Назначение соединителя

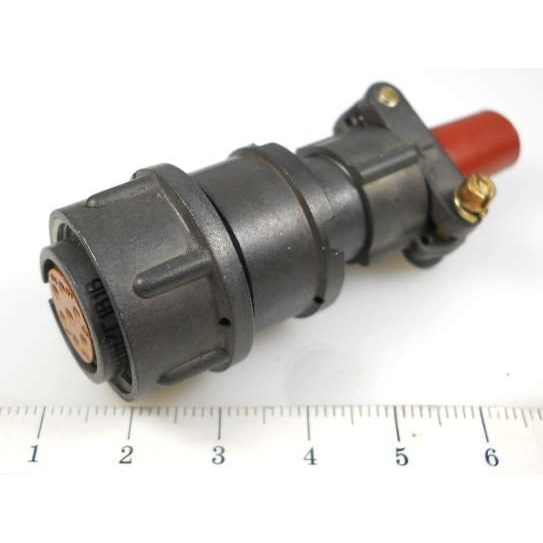

Соединитель 2РМД18КУН4ГВ1 производства «Исеть» относится к низкочастотным цилиндрическим негерметичным разъёмам общего назначения. Такие изделия применяются для электрического соединения длинных цепей в стационарной и подвижной аппаратуре. Основная область использования — радиоэлектронная техника, контрольно-измерительные приборы и корабельное оборудование, где требуется надёжная коммутация при повышенных требованиях к климатической стойкости.

Разъём выполнен в металлическом корпусе с цилиндрическим резьбовым соединением, которое обеспечивает надёжную стыковку и механическую фиксацию ответных частей. Модификация «Исеть‑5» соответствует кабельной розетке типа «Г» с резьбовым уплотнительным соединением, рассчитанной на эксплуатацию в широком диапазоне климатических условий. Климатическое исполнение В является всеклиматическим и предполагает работу при переменных температурах, влажности и давлении без жёсткой герметизации.

Конструктивные особенности

Контакты разъёма — извлекаемые, их монтаж выполняется методом обжимки на проводниках кабеля. Это упрощает сборку жгутов и позволяет заменять отдельные контакты при необходимости. В модификации 4Г5 применяются четыре контакта диаметром 1,5 миллиметра, что характерно для слаботочных цепей и цепей питания малой и средней мощности.

Обозначение типа «5» указывает на то, что все контакты имеют диаметр 1,5 миллиметра. Индекс «В1» в коде свидетельствует о серебряном покрытии контактных поверхностей и теплостойкости до 100 градусов Цельсия. Сочетание этих признаков делает изделие пригодным для цепей постоянного и переменного тока, а также для низкочастотных сигналов с частотами до нескольких сотен килогерц.

• Тип корпуса — металлический, цилиндрический, с резьбовым соединением.
• Количество контактов — четыре, диаметр каждого 1,5 миллиметра.
• Монтаж контактов — обжимка на проводнике, контакты извлекаемые.
• Климатическое исполнение — всеклиматическое, без жёсткой герметизации.
• Покрытие контактов — серебряное, теплостойкость до 100 градусов Цельсия.

Электрические и эксплуатационные параметры

Для разъёмов серии 2РМД с индексом «4Г5В1» ориентировочные электрические характеристики лежат в следующих пределах. Максимальное рабочее амплитудное напряжение составляет порядка 500–700 вольт. Токовая нагрузка на один контакт достигает примерно 15 ампер, что позволяет использовать разъём в силовых и питающих цепях; точное значение определяется конкретной серией и сопроводительной документацией. Сопротивление контакта находится в диапазоне долей — единиц миллиома, а сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч мегаом, доходя до 5000 мегаом и выше. Электрическая прочность изоляции обычно равна 1800–2300 вольт при рабочем напряжении 560–700 вольт.

Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия, возможны кратковременные перегревы до 150–180 градусов. Сохраняемость при хранении составляет порядка 10–15 лет, а наработка — не менее тысячи часов при десятках–сотнях сочленений и расчленений. Разъём устойчив к вибрации с частотами до нескольких килогерц и ускорениями до нескольких сотен единиц ускорения свободного падения, а также к одиночным и многократным механическим ударам в пределах до 1000–5000 метров на секунду в квадрате.

Подтверждённые особенности и применение

К подтверждённым особенностям данной модификации относятся: негерметичное исполнение общего назначения, металлический корпус, резьбовое соединение, четыре обжимных контакта диаметром 1,5 миллиметра, серебряное покрытие и всеклиматическое исполнение. Приёмка по характеристике «5» подтверждает соответствие изделия установленным требованиям для данной категории поставки.

1. Применение в радиоэлектронной аппаратуре для соединения длинных электрических цепей.
2. Использование в контрольно-измерительных приборах и корабельном оборудовании.
3. Эксплуатация в стационарных и подвижных устройствах при переменных климатических условиях.
4. Коммутация цепей постоянного и переменного тока, а также низкочастотных сигналов.
5. Работа в условиях вибрации и механических ударов в пределах указанных нагрузок.

Таким образом, 2РМД18КУН4ГВ1 «Исеть‑5» представляет собой низкочастотный цилиндрический соединитель общего назначения с четырьмя контактами диаметром 1,5 миллиметра, предназначенный для надёжной коммутации в аппаратуре, работающей в широком диапазоне температур и климатических воздействий.
