Назначение разъёма 2РМД18КУН4ГА1

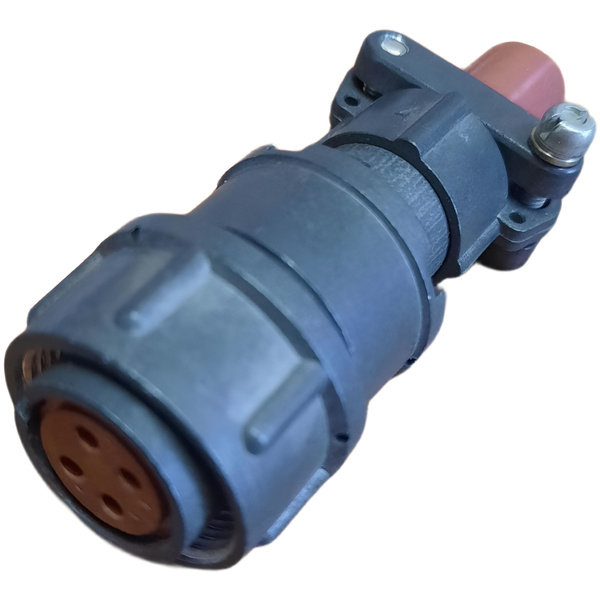

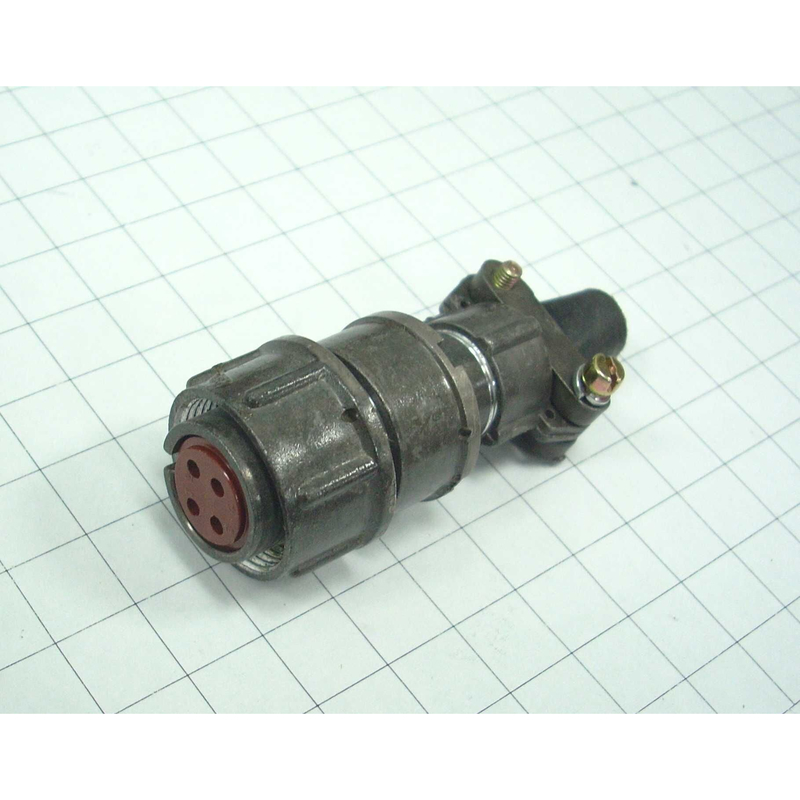

2РМД18КУН4ГА1 — это цилиндрический низкочастотный разъём производства завода «Элекон» серии «5». Изделие предназначено для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём применяется там, где требуется стабильная передача сигнала и питания между блоками, узлами и кабельными линиями.

Конструкция представляет собой розетку кабельного типа с угловым патрубком, что позволяет подводить кабель под углом и экономить пространство внутри корпуса прибора. Разъём негерметичный и оснащён гайкой для неэкранированного кабеля. Такое исполнение упрощает монтаж и обеспечивает надёжную фиксацию кабеля в условиях промышленной эксплуатации.

Подтверждённые технические особенности

Разъём 2РМД18КУН4ГА1 имеет четыре контакта диаметром 1,5 миллиметра с покрытием из серебра. Серебряное покрытие снижает переходное сопротивление и повышает стабильность контакта при длительной работе. Максимальная токовая нагрузка на каждый контакт достигает 7 ампер, а рабочее напряжение — до 560 вольт. Эти параметры позволяют использовать разъём как для слаботочных сигнальных цепей, так и для коммутации цепей питания средней мощности.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выполнено в тропикоустойчивом и всеклиматическом исполнении, что подтверждает возможность эксплуатации в сложных условиях: при повышенной влажности, в тропическом климате, при перепадах температур и воздействии агрессивных факторов внешней среды.

• Тип изделия: цилиндрический низкочастотный разъём, розетка кабельная.
• Корпус: угловой патрубок, гайка для неэкранированного кабеля.
• Количество контактов: 4.
• Диаметр контактов: 1,5 миллиметра.
• Покрытие контактов: серебро.
• Максимальный ток на контакт: 7 ампер.
• Рабочее напряжение: до 560 вольт.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Исполнение: тропикоустойчивое, всеклиматическое, негерметичное.
• Приёмка: «5».

Применение и условия эксплуатации

Разъём 2РМД18КУН4ГА1 востребован в промышленной электронике, приборах и оборудовании, где предъявляются повышенные требования к надёжности соединений. Благодаря всеклиматическому исполнению он подходит для аппаратуры, работающей на открытых площадках, в неотапливаемых помещениях, в цехах с повышенной влажностью и в регионах с холодным или жарким климатом.

Угловое исполнение корпуса удобно при монтаже в стеснённых условиях, когда прямой вывод кабеля невозможен или неудобен. Гайка для неэкранированного кабеля обеспечивает механическую фиксацию и защиту места ввода от случайных нагрузок. Отсутствие герметичности означает, что разъём не предназначен для работы под водой или при избыточном давлении, однако он сохраняет работоспособность в обычных условиях эксплуатации приборов и промышленного оборудования.

Тропикоустойчивое исполнение важно для техники, поставляемой в регионы с влажным и тёплым климатом, где обычные разъёмы подвержены коррозии и отказам. Сочетание серебряных контактов, широкого температурного диапазона и прочного корпуса делает 2РМД18КУН4ГА1 подходящим решением для ответственных узлов радиоэлектронной аппаратуры.

Области применения

1. Радиоэлектронная и радиотехническая аппаратура общего назначения.
2. Промышленная электроника и приборы управления.
3. Оборудование, эксплуатируемое в сложных климатических условиях.
4. Соединение блоков и кабельных линий внутри устройств.

Краткое резюме

2РМД18КУН4ГА1 от завода «Элекон» — это надёжный четырёхконтактный разъём с серебряными контактами, рассчитанный на ток до 7 ампер и напряжение до 560 вольт. Угловой кабельный корпус, гайка для неэкранированного кабеля, тропикоустойчивое и всеклиматическое исполнение с приёмкой «5» делают его практичным выбором для промышленной и радиотехнической аппаратуры, работающей в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
