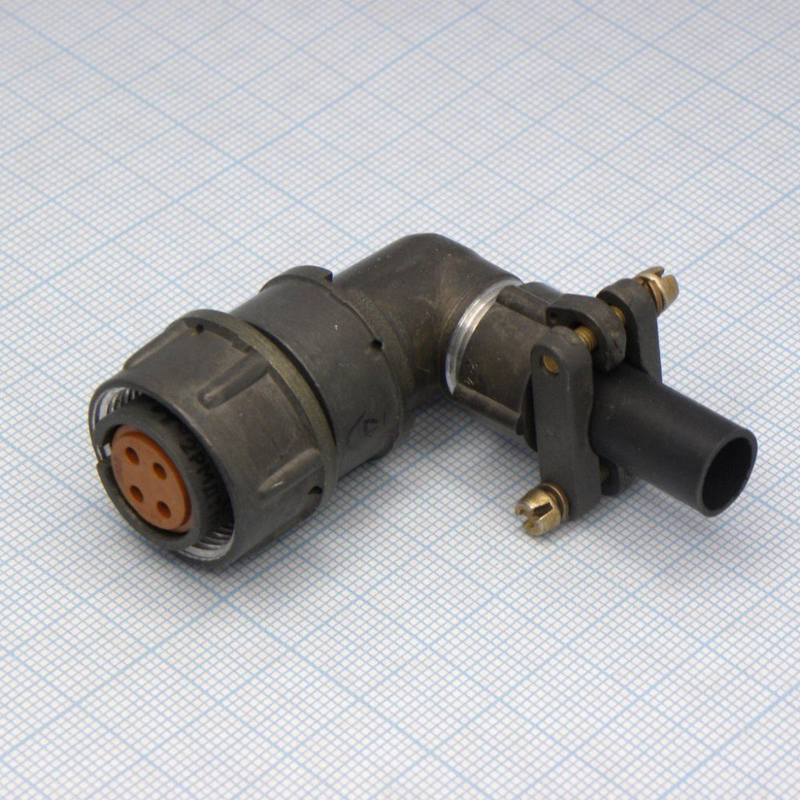

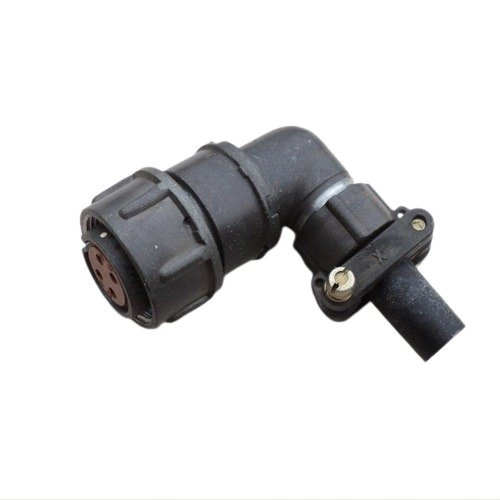

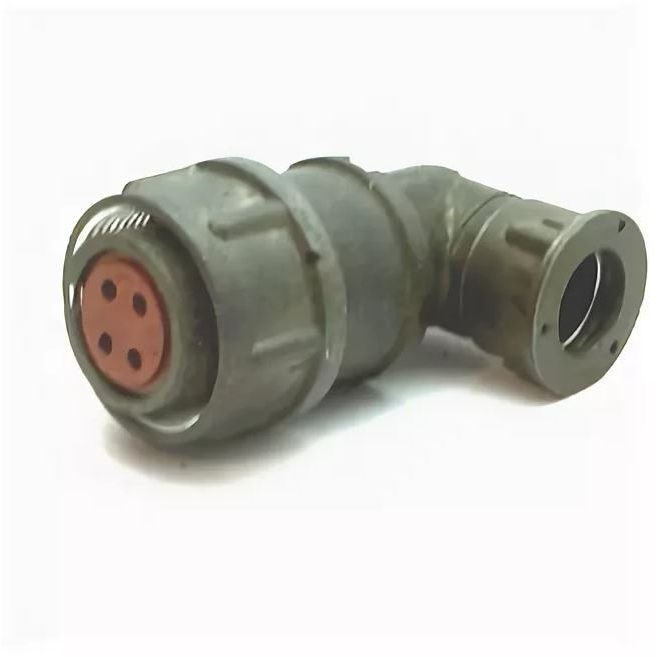

2РМД18КУН4Г5В1

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМД18КУН4Г5В1

Соединители 2РМД18КУН4Г5В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Они имеют кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля. Контакты покрыты серебром, что обеспечивает хорошую проводимость.

Технические характеристики

Тип соединителя : 2РМД.
Условный размер корпуса : 18.
Вид корпуса : Кабельный (К).
Вид патрубка : Угловой (У).
Вид гайки патрубка : Для неэкранированного кабеля (Н).
Количество контактов : 4.
Часть соединителя : розетка (Г).
Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5).
Покрытие контактов : Серебро (В).
Теплостойкость : До +100°C.

Эксплуатационные характеристики

Максимальное рабочее напряжение : До 560 В.
Максимальная токовая нагрузка : На одиночный контакт — 15 А, суммарная — 50 А.
Рабочая температура : От -60°C до +100°C.
Вибрационная стойкость : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.
Ударная стойкость : Пиковое ускорение до 5000 м/с? при одиночных ударах.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для частот до 3 МГц. Они подходят для работы с постоянным и переменным током.

2РМД18КУН4Г5В1 — это тип кабельной розетки, предназначенной для использования в электрических цепях постоянного и переменного тока. Она относится к серии цилиндрических низкочастотных негерметичных разъемов и используется в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

Тип соединителя : 2РМД
Условный размер корпуса : 18
Вид корпуса : Кабельный
Вид патрубка : Угловой
Вид гайки патрубка : Для неэкранированного кабеля
Количество контактов : 4
Часть соединителя : розетка
Обозначение сочетания контактов : Все контакты диаметром 1,5 мм
Покрытие контактов : Серебро
Теплостойкость : До +100° С

Основные технические параметры :

Максимальная токовая нагрузка : 15 А на одиночный контакт, 50 А суммарно.
Максимальное рабочее напряжение : 560 В.
Максимальное испытательное напряжение : 1850 В в нормальных условиях.
Сопротивление контактов : Не более 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Емкость между контактами : Не более 6 пФ.
Усилие расчленения соединителей : Не более 34,7 Н.
Минимальная наработка : 5000 часов.
Число сочленений-расчленений : 500.
Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации :

Рабочая температура : От -60° С до +100° С.
Предельная температура : От -60° С до +70° С.
Относительная влажность : До 98% при +25° С.
Атмосферное давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с?.
Механический удар : Пиковое ускорение одиночного удара — 5000 м/с?.

Этот разъем используется для внутреннего объемного монтажа и может выдерживать различные климатические и механические нагрузки, что делает его подходящим для использования в различных радиоэлектронных устройствах.
