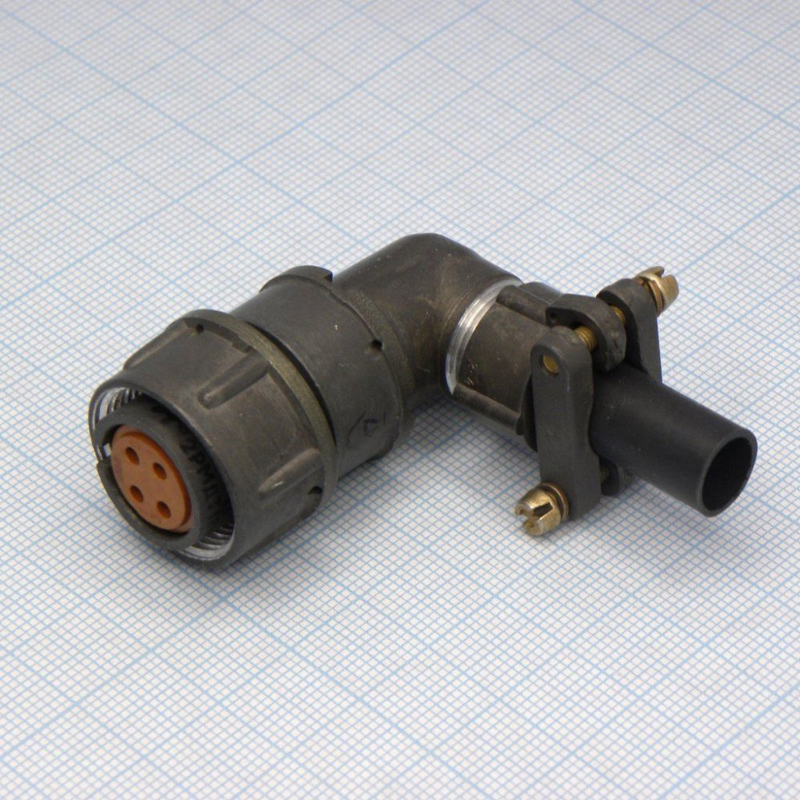

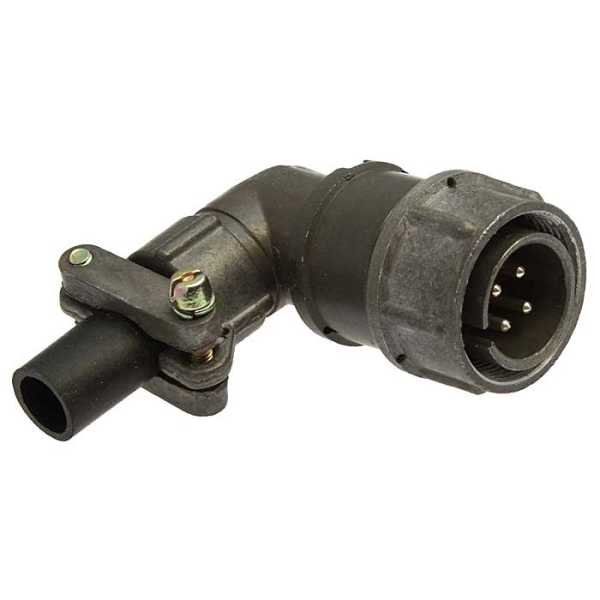

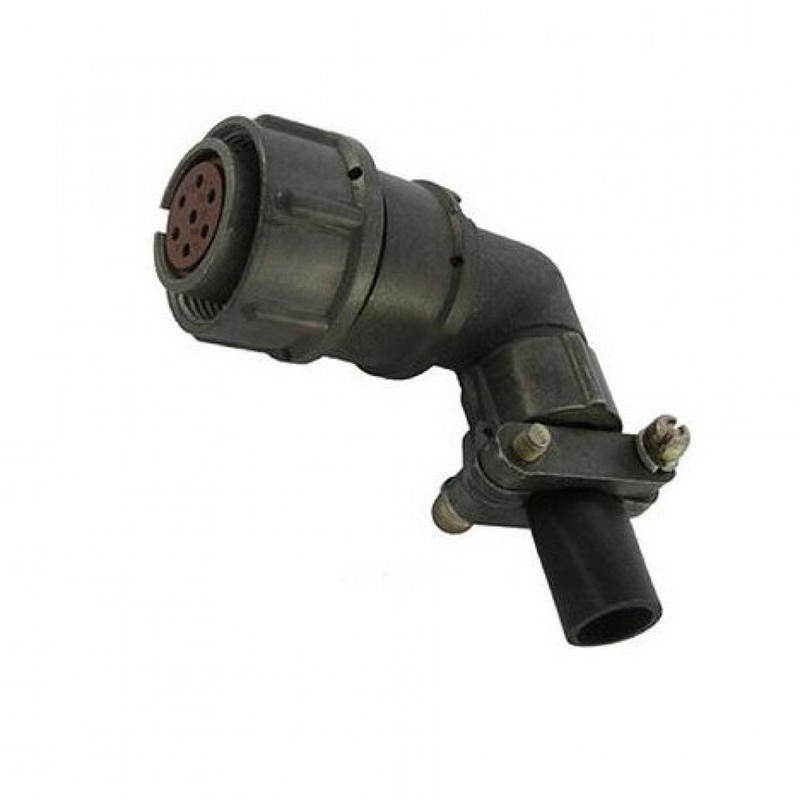

2РМД18КУН — это негерметичный цилиндрический низкочастотный разъём из серии 2РМД, предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре объемного монтажа.

• Разъём используется для коммутации электрических цепей при напряжении до 560 или 700 В (в зависимости от модификации) и частоте тока до 3 МГц.

• Предназначен для работы в электронной и электротехнической аппаратуре общеклиматического и, как правило, «всеклиматического» исполнения.

• Условное обозначение «2РМД» означает цилиндрический низкочастотный разъём диаметра 18, с резьбовым соединением и поляризацией корпусов шпонкой.

• Контакты часто выполняются с серебряным покрытием (ПЗ), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Каждый контакт рассчитан примерно на ток до 15 А, а суммарный ток для разъёма может достигать порядка 50 А (для типичных 2РМД‑профилей).

• Рабочий диапазон температур обычно составляет примерно от −60 °C до +100 °C, что позволяет использовать разъём в широких климатических условиях.

• В индексе «КУН» буквы означают:

  • «К» — кабельный (кабельный тип корпуса);

  • «У» — угловой (форма корпуса под угловой вывод кабеля);

  • «Н» — негерметичный (без повышенной защиты от влаги и пыли).

• Такие разъёмы ориентированы на кабельный монтаж неэкранированных проводников с фиксацией сочленения резьбой.

Если нужен разбор по конкретной модификации (например, 2РМД18КУН4Г5В1 или 2РМД18КУН4Г1В1) — напиши точную маркировку, и я распишу структуру и схему контактов.
