Назначение соединителя 2РМД18КУЭ4ШВ1

2РМД18КУЭ4ШВ1 (Исеть «5») — низкочастотный цилиндрический электрический соединитель серии 2РМД, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в узлах радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное объёмное электрическое соединение кабельных линий с возможностью многократного сочленения и расчленения.

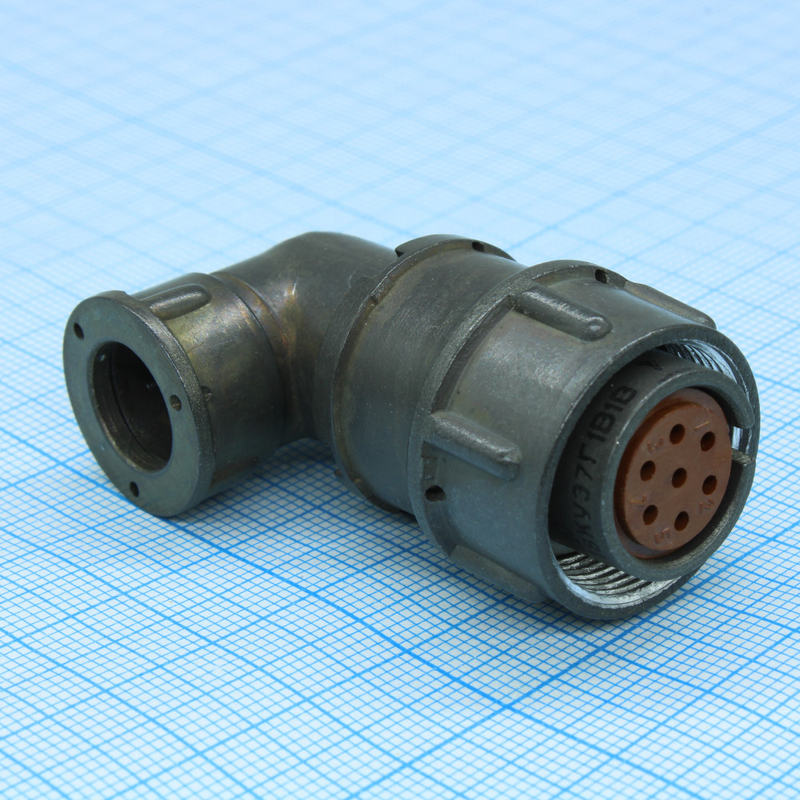

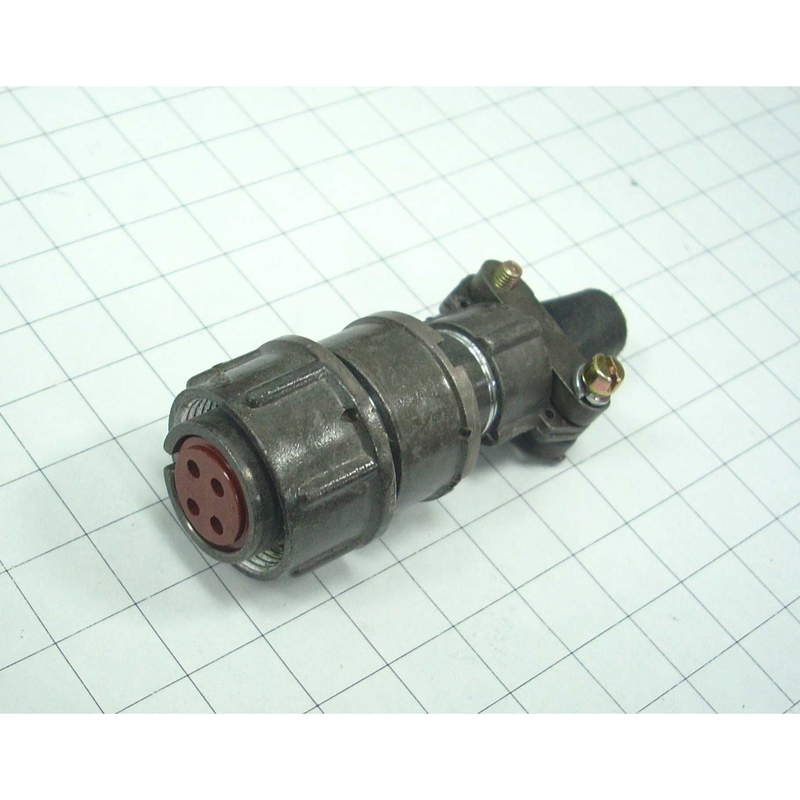

По конструктивному исполнению это кабельная розетка с угловым патрубком для экранированного кабеля, что обозначено в маркировке сочетанием КУЭ. Посадочный диаметр корпуса составляет 18 мм, число контактов — 4, диаметр каждого контакта — 1,5 мм; сочетание контактов в маркировке указано как «5». Сочленение резьбовое, поляризация одношпоночная, корпус негерметичного дизайна обеспечивает пылезащищённость в соединённом состоянии.

Подтверждённые технические особенности

Электрические и эксплуатационные параметры соединителя рассчитаны на продолжительную работу в составе ответственных электротехнических и радиоэлектронных узлов. Ниже приведены основные характеристики изделия.

• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — до 15 А, суммарный ток — до 50 А.
• Сопротивление контактов — не более 2,5–5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850–2300 В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, теплостойкость 100 градусов Цельсия.
• Всеклиматическое исполнение.
• Емкость между контактами — не более 6 пФ.
• Контакты покрыты серебром, монтаж объёмный, внутренний, пайкой.

Устойчивость к механическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1000 до 10 000 Гц, удары с ускорением до 1000–5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Такие показатели позволяют использовать изделие в аппаратуре, эксплуатируемой в условиях интенсивных динамических нагрузок.

Назначенный ресурс работы также нормирован: минимальная наработка составляет 1000 часов, число циклов сочленения-расчленения — 500, срок сохраняемости — 15 лет. Приёмка изделия подтверждена по категории «5», что отражено в характеристиках VirtueMart.

Область применения и особенности монтажа

Основная сфера применения — электрические соединения в радиоэлектронной аппаратуре, приборах и устройствах, где необходимы компактный цилиндрический разъём, экранированный кабель и стабильные характеристики передачи сигнала при частоте до 3 МГц. Угловой патрубок облегчает прокладку кабеля в стеснённых условиях корпуса, а одношпоночная поляризация исключает ошибочное сочленение.

Монтаж выполняется объёмным внутренним способом пайкой, что требует аккуратности при разделке экранированного кабеля и закреплении его в патрубке. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает надёжный электрический контакт при многократных сочленениях. Негерметичная конструкция рассчитана на пылезащищённость только в соединённом состоянии, поэтому при эксплуатации следует избегать прямого воздействия влаги и агрессивных сред вне сочленённого узла.

Таким образом, 2РМД18КУЭ4ШВ1 Исеть «5» представляет собой кабельную розетку серии 2РМД с четырьмя контактами диаметром 1,5 мм, рассчитанную на напряжение до 700 В и ток до 15 А на контакт, с ресурсом 1000 часов и 500 циклами сочленения, предназначенную для комплектования низкочастотных электрических цепей радиоэлектронной аппаратуры.
