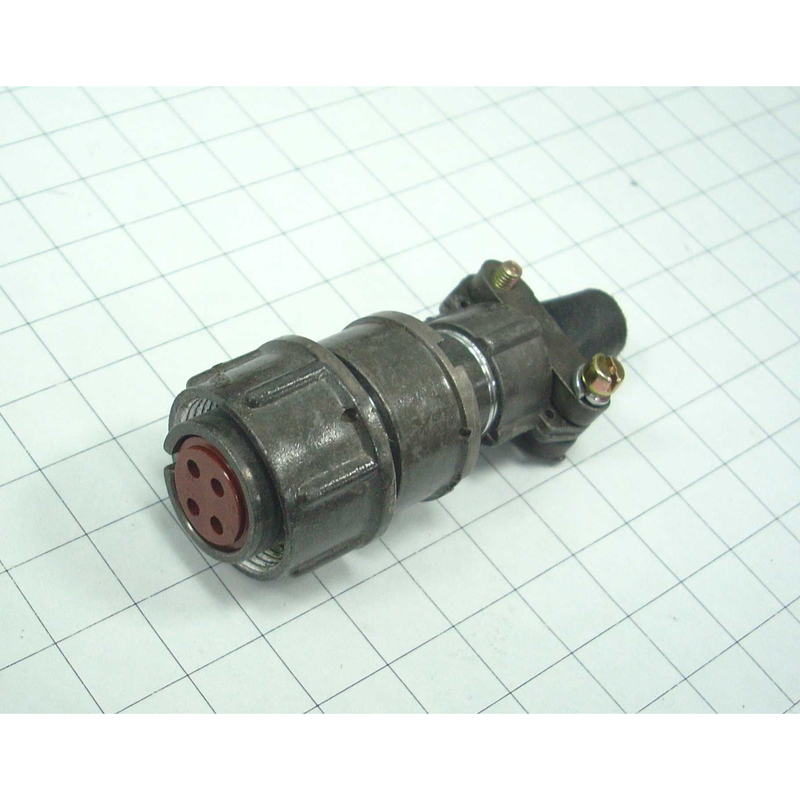

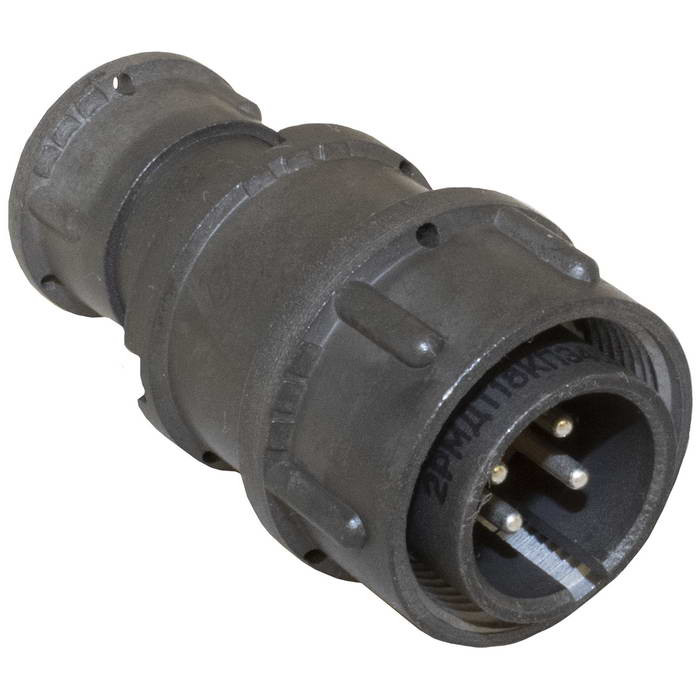

2РМД18КУЭ4ШВ1 — это цилиндрический низкочастотный соединитель из серии 2РМД, предназначенный для надежного соединения и разъединения электрических цепей постоянного и переменного тока.

Основные характеристики

Это кабельная вилка с угловым патрубком (У), 4 контактами диаметром 1 мм и всеклиматическим исполнением (В). Диаметр посадочного отверстия — 18 мм, максимальное рабочее напряжение достигает 560–700 В, а токовая нагрузка на контакт — до 50 А.

Рабочая температура — от -60 до +100 °C, сопротивление изоляции — не менее 1000–5000 МОм. Соединитель выдерживает 500 сочленений-расчленений, синусоидальную вибрацию до 1000 м/с² и многократные механические удары.

Расшифровка обозначения

• 2РМД — тип соединителя (негерметичный, тропикоустойчивый с резьбовой фиксацией).

• 18 — условный размер корпуса.

• К — кабельный корпус.

• УЭ4 — угловой патрубок, 4 контакта.

• ШВ1 — экранированный кабель, теплостойкость до 100 °C, всеклиматическое исполнение.​

Применение

Используется в промышленных, авиационных и тропических условиях для объемного монтажа пайкой, с покрытием контактов серебром или золотом. Минимальная наработка — 1000–5000 часов, срок сохраняемости — 15–25 лет.
