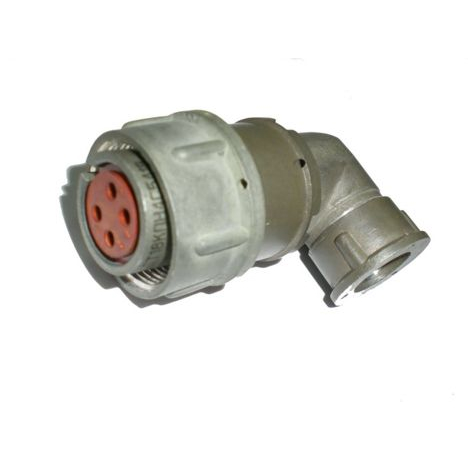

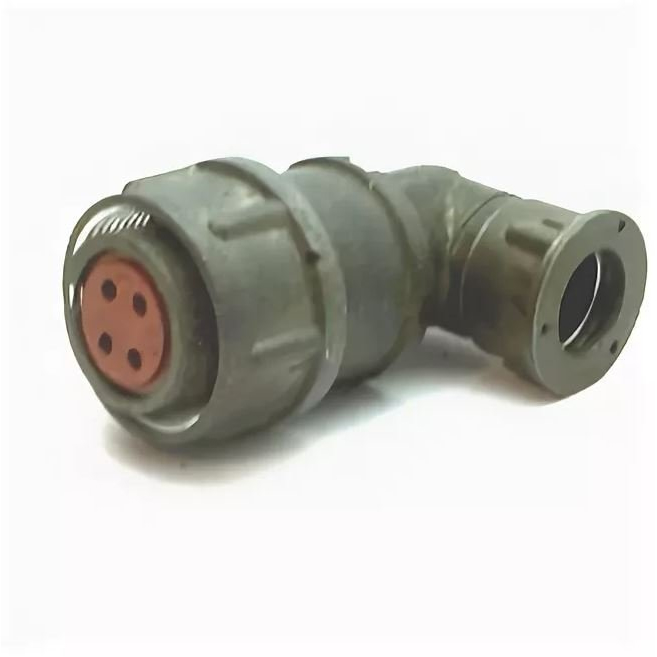

2РМД18КУЭ4ША1 «5» Октябрь

Цена:

1000 ₽

Производитель: Октябрь

Технические характеристики

2РМД18КУЭ4ША1 «Октябрь 5» — это цилиндрический низкочастотный негерметичный разъём (вилка), предназначенный для соединения электрических цепей в различных устройствах, включая авиационное, судовое и промышленное оборудование. Он выпускается заводом «Октябрь» (вариант маркировки «5» обозначает производителя) и относится к серии 2РМД/2РМДТ с посадочным диаметром корпуса 18 мм.

Количество контактов: 4 шт., диаметром 1,5 мм, с покрытием серебром.
Максимальное рабочее напряжение: до 700 В, токовая нагрузка на контакт — до 15 А (общая на разъём — до 50 А).
Рабочая температура: от -60°C до +100°C, теплостойкость до 100°C.
Сопротивление контактов: не более 2,5 мОм, изоляции — не менее 5000 МОм.

Разъём имеет блочный (приборный) корпус с угловым кожухом под экранированный кабель (КУЭ), резьбовое сочленение и одношпоночную поляризацию. Габариты компактные — около 27×27×25 мм, масса — порядка 12–15 г. Предназначен для переменного тока частотой до 3 МГц и постоянного тока.

Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), акустический шум (до 170 дБ), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². Наработка — минимум 1000 часов, циклов соединения-расчленения — 500, срок хранения — до 15 лет.

Описание

Назначение разъёма 2РМД18КУЭ4ША1

2РМД18КУЭ4ША1 «Октябрь» — цилиндрический низкочастотный негерметичный разъём (вилка), предназначенный для соединения электрических цепей в различных устройствах. Применяется в авиационном, судовом и промышленном оборудовании. Изделие выпускается заводом «Октябрь»; вариант маркировки «5» обозначает производителя.

Разъём относится к серии 2РМД/2РМДТ с посадочным диаметром корпуса 18 мм. Он предназначен для работы в цепях переменного тока частотой до 3 МГц и в цепях постоянного тока.

Подтверждённые особенности и технические характеристики

Контакты и электрические параметры

Количество контактов: 4 шт.
Диаметр контактов: 1,5 мм.
Покрытие контактов: серебро.
Максимальное рабочее напряжение: до 700 В.
Токовая нагрузка на контакт: до 15 А.
Общая токовая нагрузка на разъём: до 50 А.
Сопротивление контактов: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.

Конструкция и условия эксплуатации

Тип корпуса: блочный (приборный).
Кожух: угловой под экранированный кабель (КУЭ).
Сочленение: резьбовое.
Поляризация: одношпоночная.
Рабочая температура: от минус 60 °C до плюс 100 °C.
Теплостойкость: до 100 °C.
Габариты: около 27 на 27 на 25 мм.
Масса: порядка 12–15 г.
Приемка: «5».

Устойчивость к внешним воздействиям

Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², акустический шум до 170 дБ, механические удары с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с².

Ресурс и хранение

Наработка: минимум 1000 часов.
Циклов соединения-расчленения: 500.
Срок хранения: до 15 лет.

Применение

Разъём 2РМД18КУЭ4ША1 применяется для соединения электрических цепей в авиационном, судовом и промышленном оборудовании. Блочный (приборный) корпус с угловым кожухом под экранированный кабель и резьбовое сочленение обеспечивают надёжный монтаж в составе приборов и блоков. Одношпоночная поляризация исключает неправильное сочленение.
