Назначение соединителя 2РМД18КУЭ4Ш5В1

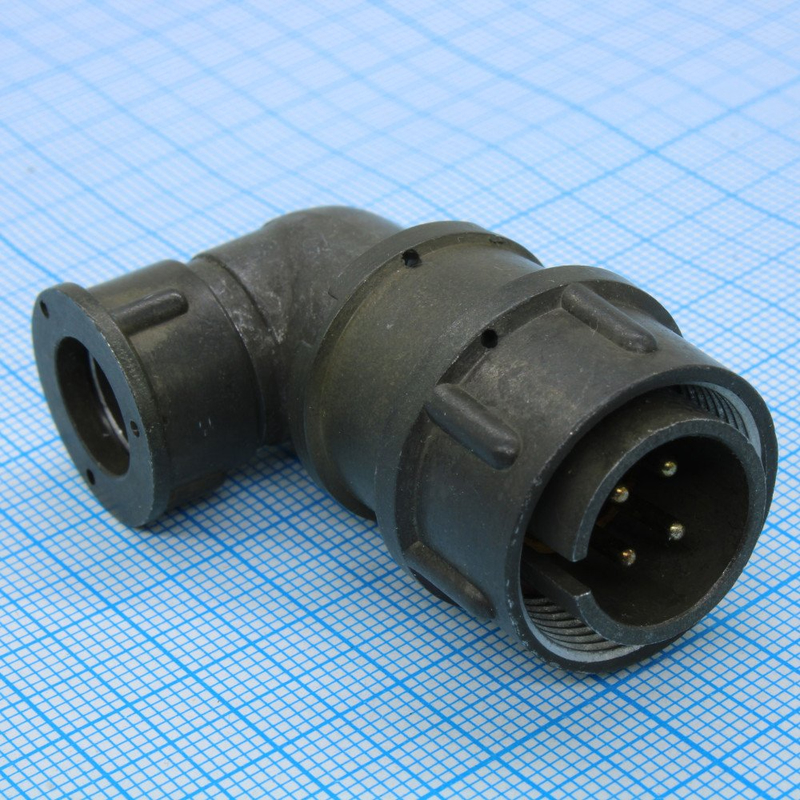

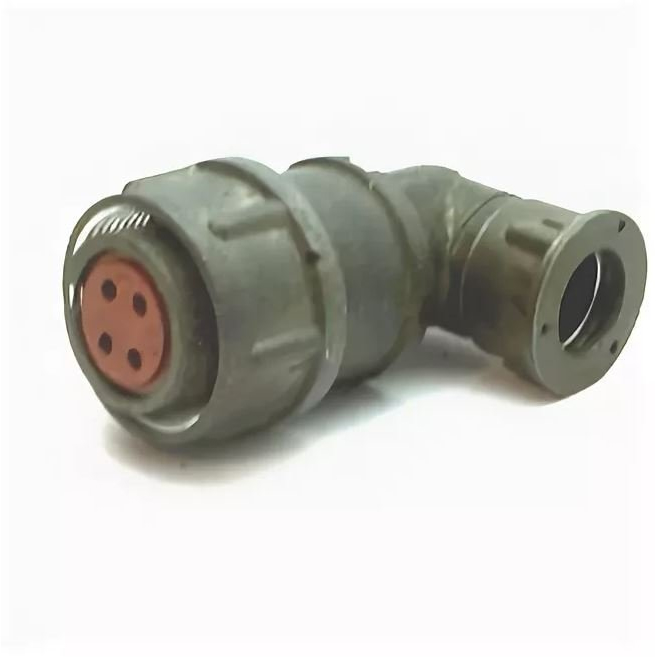

2РМД18КУЭ4Ш5В1 — это кабельная вилка серии 2РМД, предназначенная для соединения и разъединения электрических цепей. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединитель обеспечивает механическое крепление ответной части и надёжный электрический контакт между проводниками кабеля и цепями аппаратуры.

Конструкция относится к кабельным соединителям с угловым патрубком и гайкой патрубка для экранированного кабеля, что позволяет подключать экранированные кабельные сборки и сохранять целостность экрана при монтаже.

Расшифровка условного обозначения

Обозначение 2РМД18КУЭ4Ш5В1 построено по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

• 2РМД — тип соединителя серии 2РМД.
• 18 — условный размер корпуса.
• К — кабельный тип корпуса.
• У — угловой тип патрубка.
• Э — гайка патрубка для экранированного кабеля.
• 4 — количество контактов.
• Ш — вилка.
• 5 — обозначение сочетания контактов, все контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 °С.

Технические характеристики

Электрические и механические параметры соединителя подтверждены для данной серии и обеспечивают его работу в составе ответственных узлов:

• Максимальная токовая нагрузка на одиночный контакт — 15 А, суммарная на соединитель — 50 А.
• Максимальное рабочее напряжение — 560 В.
• Максимальное испытательное напряжение в нормальных условиях — 1850 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Усилие расчленения — не более 34,7 Н.
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500 раз.
• Минимальный срок сохраняемости — 15 лет.

Условия эксплуатации и применение

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Температура окружающего воздуха в рабочем режиме составляет от минус 60 °С до плюс 100 °С, предельная температура — от минус 60 °С до плюс 70 °С. Относительная влажность достигает 98 % при плюс 25 °С.

Атмосферное давление: рабочее — 133,32 на 10 в минус двенадцатой степени Па (10 в минус двенадцатой степени мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.). Синусоидальная вибрация действует в диапазоне частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 м/с².

Благодаря этим параметрам 2РМД18КУЭ4Ш5В1 применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуются компактное соединение цепей, стойкость к вибрации, влажности и перепадам температуры, а также длительный срок сохраняемости.
