Назначение соединителя

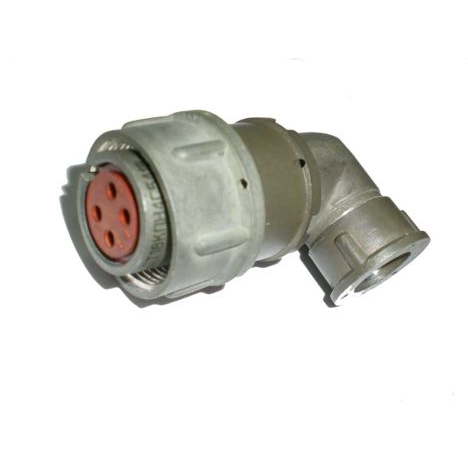

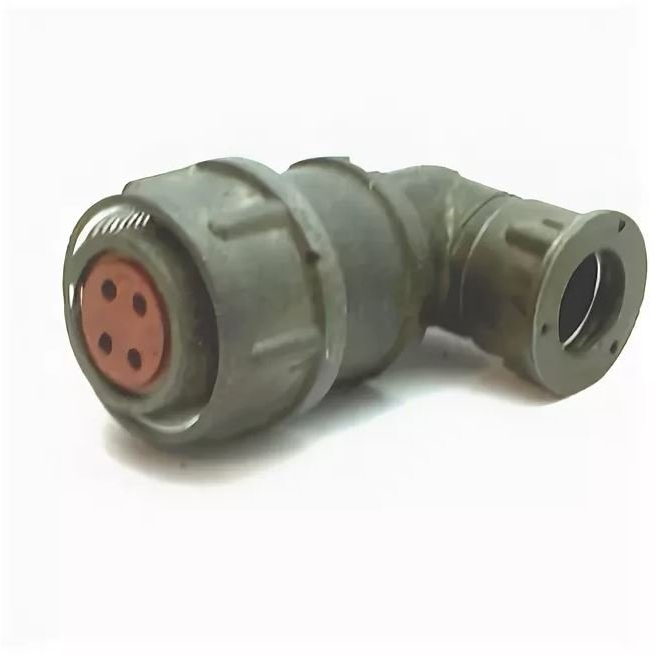

Разъём 2РМД18КУЭ4ГВ1 производства «Исеть» с приёмкой «5» — это негерметичный низкочастотный цилиндрический соединитель общего назначения серии 2РМД. Он предназначен для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц в узлах и блоках радиоэлектронной аппаратуры. Конструкция допускает эксплуатацию в условиях повышенной вибрации и механических воздействий, поэтому соединитель востребован в аппаратуре, где важны надёжный контакт и устойчивость к нагрузкам.

Буквенное сочетание «КУЭ» в обозначении указывает на кабельную угловую розетку с экранирующим патрубком. Это означает, что корпус рассчитан на крепление экранированного кабеля с угловым выводом, что удобно при ограниченном монтажном пространстве и необходимости сохранить экранирование цепи.

Конструкция и особенности

Соединитель состоит из металлического корпуса, изолятора и контактов. Кабельный корпус с угловым патрубком рассчитан на присоединение экранированного кабеля, что позволяет защитить цепи от внешних помех и сохранить целостность экрана. Разъём относится к негерметичным соединителям общего назначения, то есть не предназначен для работы под давлением или в среде с прямым воздействием влаги.

Индекс «5» в обозначении контактов означает, что все контакты имеют диаметр 1,5 мм и одинаковую конструкцию — однотипны по размеру и назначению. Это упрощает монтаж и обеспечивает предсказуемые электрические параметры по каждому контакту. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает стабильность соединения.

Основные технические характеристики

• Количество контактов — 4 штуки.
• Токовая нагрузка на один контакт — до 15 А.
• Суммарная токовая нагрузка на соединитель — до 50 А.
• Максимальное рабочее напряжение — до 560 В (амплитудное значение).
• Покрытие контактов — серебро.
• Теплостойкость — до 100 °C.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Приёмка — «5».

Применение и условия эксплуатации

Разъём применяется для коммутации цепей в радиоэлектронной аппаратуре, включая узлы и блоки, работающие в условиях вибрации и механических воздействий. Благодаря экранирующему патрубку он подходит для подключения экранированных кабелей, что важно для сохранения помехозащищённости сигнальных и питающих цепей. Рабочий диапазон частот — до 3 МГц, что соответствует низкочастотным цепям постоянного и переменного тока.

Соединитель рассчитан на длительную эксплуатацию с минимальной наработкой порядка 1000 часов и более 500 циклов сочленения–расчленения. Такое сочетание параметров делает его пригодным для работы в жёстких климатических и механических условиях, где требуется стабильность контакта и устойчивость к износу при многократных подключениях.

Ключевые преимущества

1. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление — не более 2,5 мОм.
2. Высокое сопротивление изоляции — не менее 5000 МОм — снижает утечки между цепями.
3. Малая ёмкость между контактами — не более 6 пФ — подходит для низкочастотных сигнальных цепей.
4. Угловой экранирующий патрубок упрощает монтаж экранированного кабеля в стеснённых условиях.
5. Однотипные контакты диаметром 1,5 мм унифицируют подключение и обслуживание.
6. Ресурс более 500 циклов сочленения и расчленения подтверждает пригодность для многократной коммутации.

Краткое резюме

2РМД18КУЭ4ГВ1 «Исеть» с приёмкой «5» — низкочастотный цилиндрический соединитель серии 2РМД на 4 контакта с серебряным покрытием, кабельным угловым корпусом и экранирующим патрубком. Он рассчитан на ток до 15 А на контакт и до 50 А суммарно, напряжение до 560 В амплитудного значения и частоты до 3 МГц. Изделие подходит для радиоэлектронной аппаратуры, эксплуатируемой при вибрации и механических воздействиях, и обеспечивает длительную работу с ресурсом более 500 циклов сочленения–расчленения.
