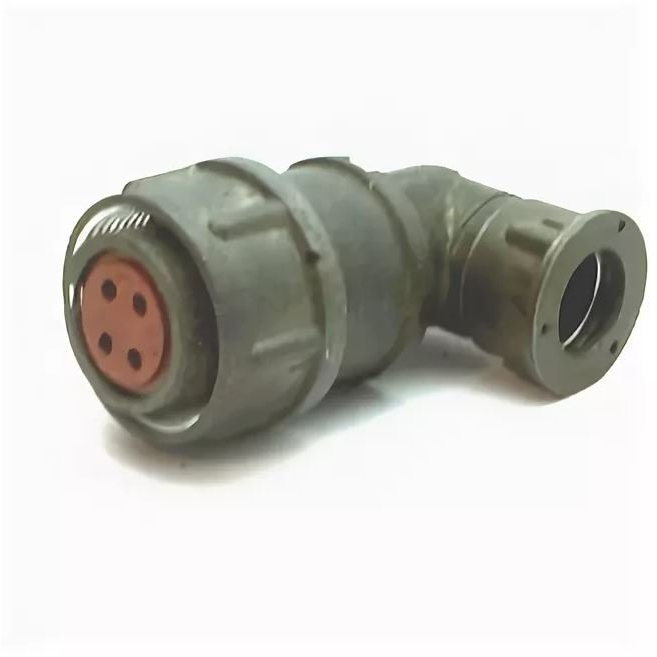

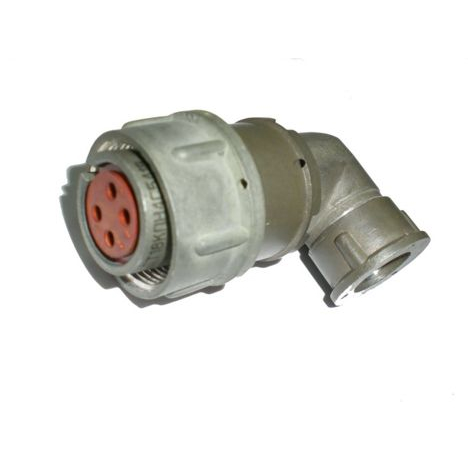

2РМД18КУЭ4ГВ1 — это цилиндрический низкочастотный кабельный разъём (розетка) с угловым патрубком для экранированного кабеля, предназначенный для работы в электрических цепях постоянного и переменного тока.

Назначение

Он используется для надёжного соединения и разъединения электрических цепей в условиях повышенных вибраций, ударов и экстремальных температур, часто в авиации, военной технике и промышленных системах.

Основные характеристики

• Максимальное рабочее напряжение: до 560 В (амплитудное).​

• Токовая нагрузка на контакт: 15 А.​

• Частотный диапазон: от 1 Гц до 3–5 кГц.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +100°C, с кратковременными скачками до +150°C.​

Механическая стойкость

Соединитель выдерживает синусоидальную вибрацию с ускорением до 490 м/с² (50 g) в диапазоне 1–5000 Гц, одиночные удары до 5000 м/с² (500 g) и многократные до 1000 м/с² (100 g), а также линейные нагрузки до 2000 м/с².

Долговечность

Минимальная наработка — 1000 часов при 500 циклах сочленения-расчленения. Срок сохраняемости — 15 лет. Работает при пониженном давлении до 133,32·10^{-12} Па.
