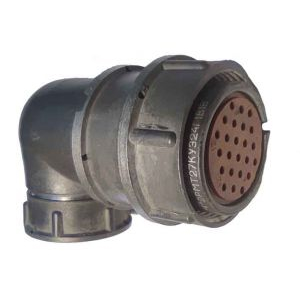

2РМД18КУЭ24ГВ1В — это цилиндрический низкочастотный разъём (розетка) серии 2РМД с условным размером корпуса 18 мм, предназначенный для соединения цепей постоянного или переменного тока с частотой до 3 МГц.

Основные характеристики

Это кабельный негерметичный соединитель внутреннего (объёмного) монтажа с резьбовой фиксацией, устойчивый к вибрациям, ударам и экстремальным условиям. Диапазон рабочих температур — от -60 до +100 °С (с кратковременным подъёмом до +150 °С), сопротивление изоляции не менее 5000 МОм.

• Максимальное рабочее напряжение: до 560 В (амплитудное).​

• Максимальная токовая нагрузка на контакт: до 15 А.​

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 490 м/с² (50 g).

• Механические удары: одиночные до 5000 м/с² (500 g), многократные до 1000 м/с² (100 g).​

• Минимальная наработка: 1000 часов при 500 сочленениях-расчленениях.​

Маркировка и исполнение

Обозначение расшифровывается как: 2РМД (серия), 18 (диаметр корпуса), КУЭ (кабельный, угловой патрубок, экранированный), 24Г (количество контактов и тип), В1В (исполнение контактов и корпуса). Используется в промышленных, авиационных и специальных системах для надёжного соединения.
