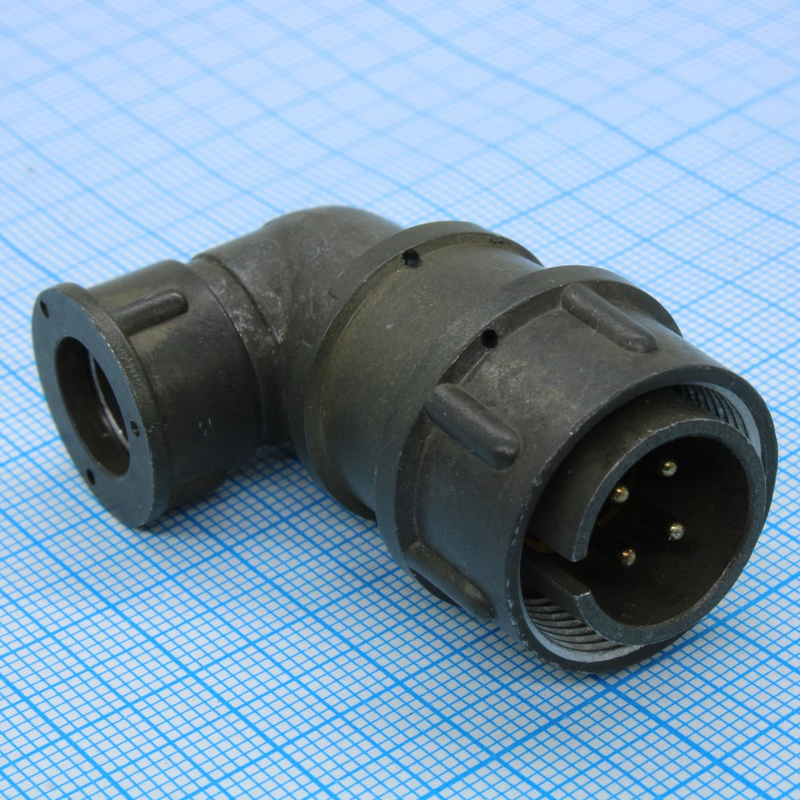

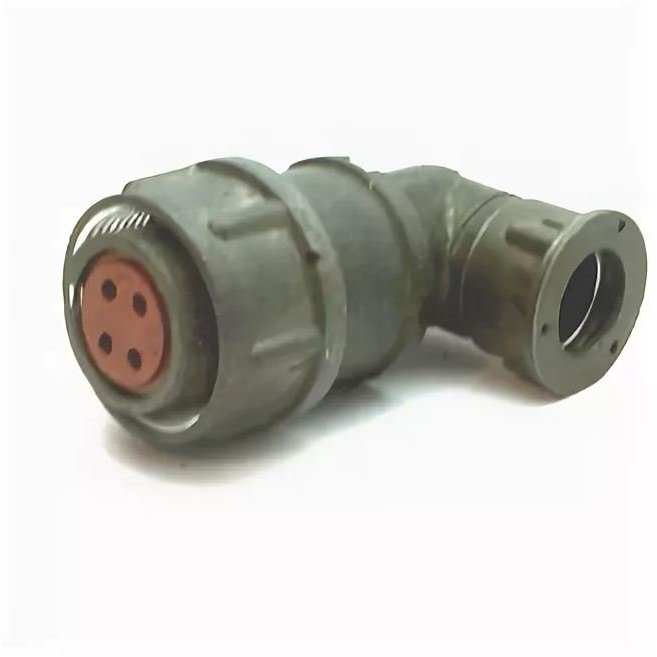

2РМД18КУЭ — это цилиндрический низкочастотный негерметичный электрический соединитель из серии 2РМД с кабельным корпусом и условным размером 18 мм. Он предназначен для надежного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 15–50 А в зависимости от исполнения. Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — 1850–2300 В. Диаметр контактов обычно 1–1,5 мм, количество контактов варьируется (например, 4 контакта в модели 2РМД18КУЭ4Г5В1).

Условия эксплуатации

Разъем работает в диапазоне температур от -60 до +100 °C, выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и атмосферное давление от 10⁻¹² до 5 кгс/см². Количество сочленений-расчленений — до 500, наработка — минимум 5000 часов, срок сохраняемости — 15–25 лет. +3

Конструкция и маркировка

Корпус металлический (кабельный с угловым патрубком), изолятор из карболита, контакты с серебряным покрытием. Маркировка расшифровывается как: 2РМД (тип), 18 (размер), КУЭ (кабельный угловой исполнение), цифры — количество и размер контактов, В — серебро. Это розетка для экранированных кабелей с резьбовой фиксацией.
