Назначение разъёма 2РМД18КПН4ШВ1В

2РМД18КПН4ШВ1В от производителя Элекон — это цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии 2РМД и выпускается заводом Элекон с характеристиками группы «5».

Основное назначение разъёма — обеспечение надёжного электрического контакта между блоками и узлами аппаратуры при сохранении возможности быстрого разъединения цепи. Конструкция рассчитана на эксплуатацию в составе промышленной электроники, оборудования для автоматизации и радиотехнических систем, где предъявляются повышенные требования к стойкости к внешним воздействиям.

Расшифровка обозначения 2РМД18КПН4ШВ1В

Маркировка разъёма построена по отраслевой системе обозначений и содержит информацию о конструктивных особенностях изделия. Ниже приведён разбор индекса на основе данных каталога.

• 2РМД — серия промышленных цилиндрических разъёмов.
• 18 — условный размер корпуса.
• К — кабельное исполнение.
• ПН — прямой кожух, печатные контакты.
• 4 — число контактов.
• Ш — указание на штыревые контакты или спецификацию.
• В1 — вариант исполнения, вилка блочная.

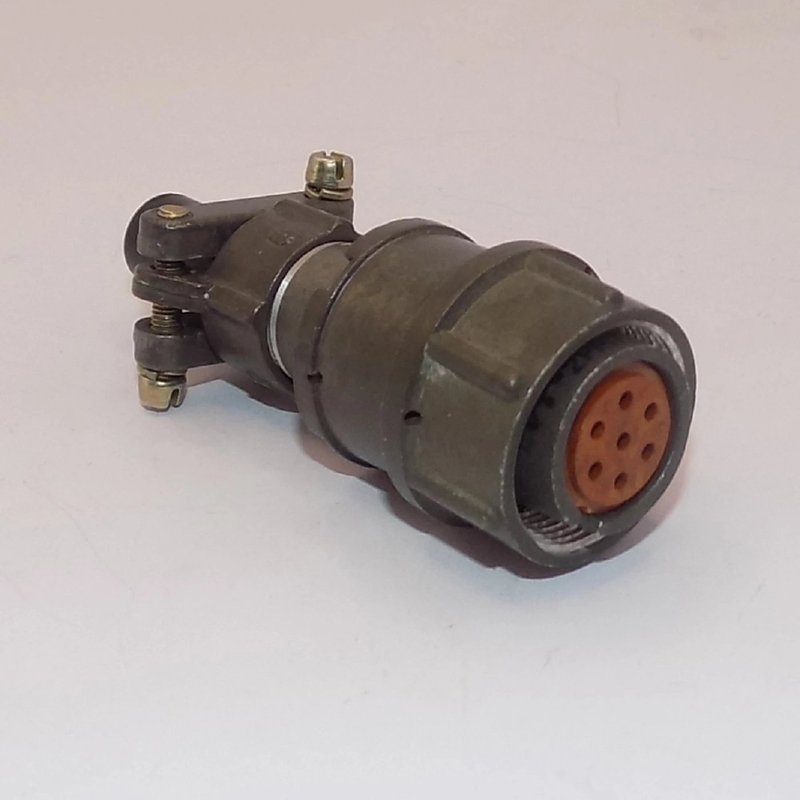

Таким образом, 2РМД18КПН4ШВ1В представляет собой типичную вилку с прямым кожухом, предназначенную для надёжного подключения. На фото показан аналогичный разъём серии 2РМД — металлический цилиндрический штекер с несколькими штыревыми контактами, резьбовой муфтой и защитным кожухом, рассчитанный на жёсткие условия эксплуатации.

Подтверждённые технические особенности

Разъёмы серии 2РМД обладают набором характеристик, подтверждённых данными производителя. Ключевые электрические и эксплуатационные параметры приведены ниже.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Ток на контакт — до 10 А.
• Сопротивление контактов — не более 2,5 мОм для диаметра 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и надёжность

• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Устойчивость к вибрациям — до 5000 Гц при ускорении 50 g.
• Стойкость к линейным нагрузкам — до 200 g.
• Минимальная наработка — 1000 часов при 500 соединениях-рассоединениях.

Разъём негерметичен, то есть не предназначен для работы при прямом воздействии влаги или в условиях повышенного давления среды; при монтаже это учитывается выбором соответствующего места установки.

Применение

Благодаря высокой надёжности и стойкости к внешним воздействиям разъёмы серии 2РМД применяются в промышленной электронике, оборудовании для автоматизации и радиотехнике. Конкретно модель 2РМД18КПН4ШВ1В используется там, где требуется соединить четыре электрические цепи с штыревыми контактами через кабельное подключение и обеспечить стойкость к вибрации и температурным перепадам.

Изделие выпускается АО «Завод Элекон». Серия соответствует ГОСТам для цилиндрических соединителей, что подтверждает пригодность разъёма для применения в ответственной аппаратуре. Приёмка по группе «5» указывает на то, что изделие прошло соответствующий контроль качества, установленный для данной категории продукции, и может использоваться в составе серийных и ремонтных комплектов радиоэлектронной аппаратуры.
