Назначение разъёма 2РМД18КПН4ШВ1

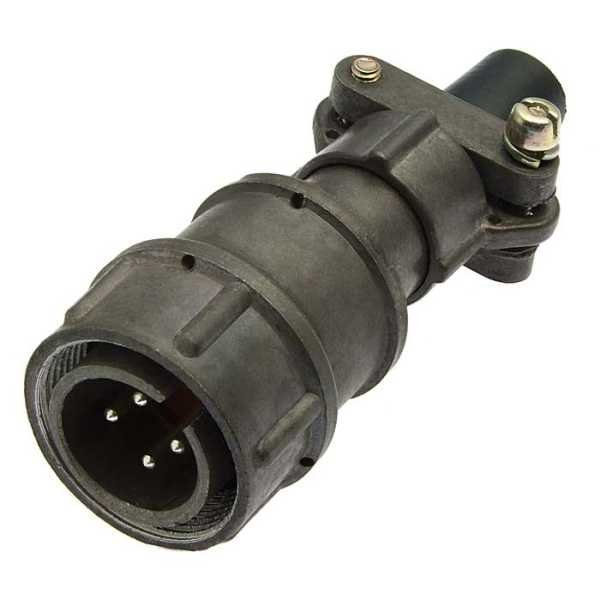

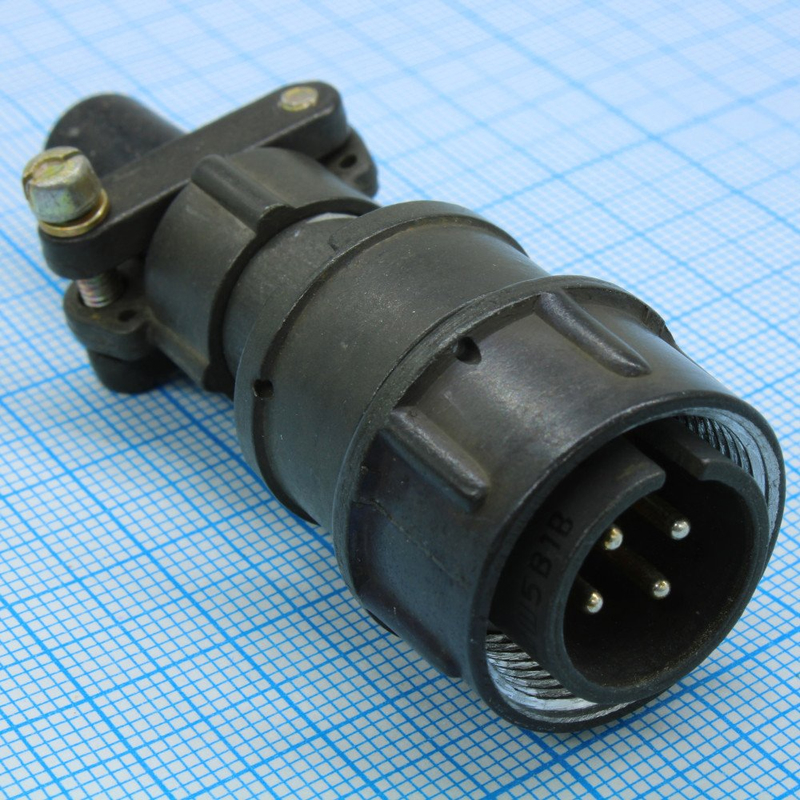

2РМД18КПН4ШВ1 производства «Элекон» — это цилиндрический промышленный разъём серии «5», предназначенный для надёжного электрического соединения в электромеханических системах. Изделие применяется там, где требуется стабильная передача сигнала и питания при воздействии вибраций, перепадов температуры и других неблагоприятных факторов. Разъём выполнен в виде вилки (обозначение «Ш») с прямым кожухом и имеет блочную конструкцию, что упрощает монтаж и обслуживание.

Конструкция содержит 4 контакта диаметром 1,5 мм. Сочетание контактов обозначено индексом «5». Такое исполнение позволяет использовать разъём в цепях управления, питания и сигнализации промышленного оборудования.

Подтверждённые технические особенности

Разъём рассчитан на максимальное рабочее напряжение до 560 В и токовую нагрузку на каждый контакт до 10 А. Электрические параметры обеспечивают надёжную работу в составе ответственных систем.

• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям — до 5000 Гц при ускорении 50 g.
• Минимальная наработка — 1000 часов при 500 операциях сочленения и расчленения.
• Покрытие контактов — серебро (обозначение «В1»).
• Срок сохраняемости — до 15 лет.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и долговечность даже в агрессивных условиях эксплуатации. Герметичное и виброустойчивое соединение делает разъём пригодным для работы в тяжёлых режимах.

Приёмка и исполнение

Изделие относится к приёмке «5», что подтверждает его соответствие установленным требованиям для применения в промышленной и специальной аппаратуре.

Применение

Разъёмы серии 2РМД18КПН4ШВ1 используются в промышленной автоматике, электронике и оборудовании, где необходимы надёжная коммутация и стойкость к вибрационным нагрузкам. Типовые области применения включают:

1. Промышленные системы управления и автоматизации.
2. Электронное оборудование, работающее в условиях повышенной вибрации.
3. Электромеханические узлы, требующие герметичного соединения.
4. Аппаратуру, эксплуатируемую при экстремальных температурах.

Благодаря сочетанию высокой электрической прочности, виброустойчивости и длительного срока сохраняемости разъём востребован в ответственных узлах, где важны стабильность контакта и продолжительный ресурс работы.
