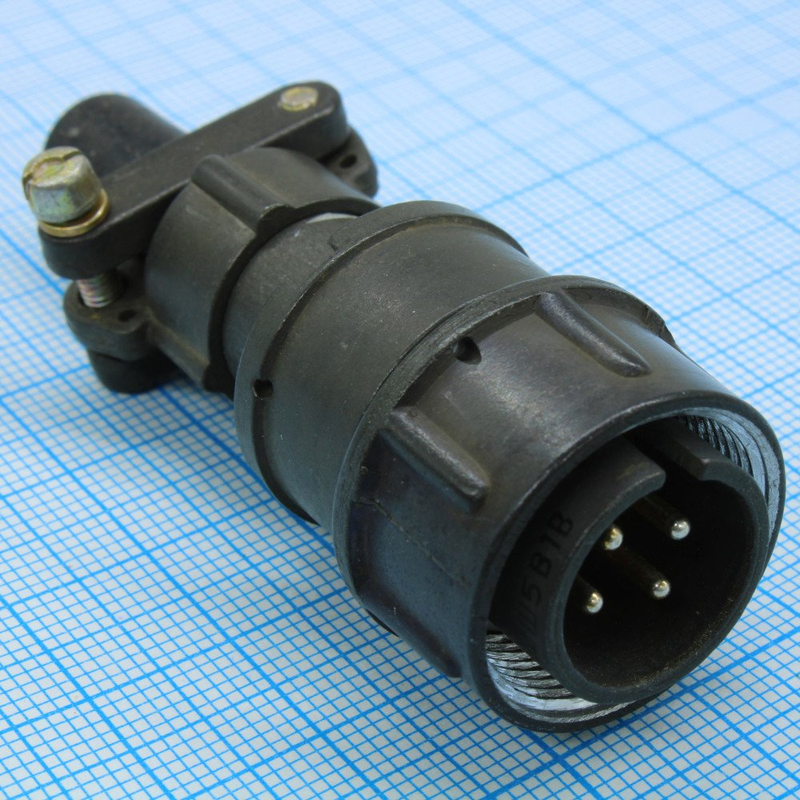

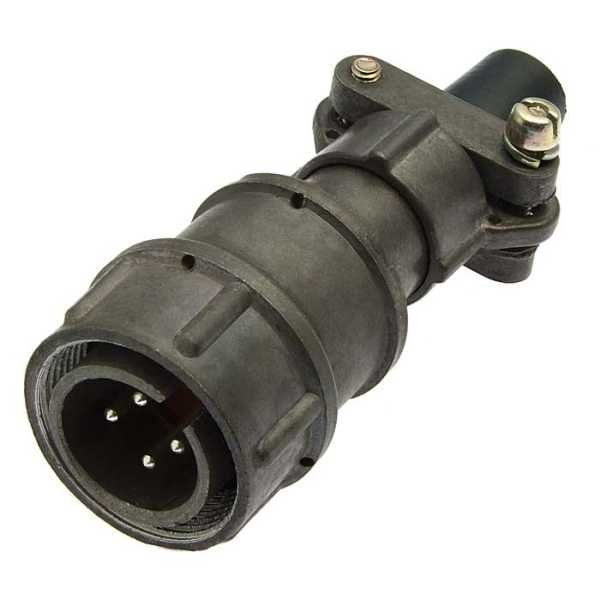

Назначение разъёма 2РМД18КПН4ШВ1 «5»

Разъём 2РМД18КПН4ШВ1 «5» — это электрический соединитель из серии 2РМД, предназначенный для коммутации цепей в различных системах и устройствах. Изделие применяется там, где требуется надёжное электрическое соединение при воздействии жёстких эксплуатационных факторов: в авиационной технике, промышленном оборудовании, приборах и агрегатах общего назначения.

Конструктивно разъём относится к негерметичным цилиндрическим соединителям с резьбовой фиксацией. Такое исполнение обеспечивает механическую устойчивость сочленения и предотвращает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок.

Маркировка «5» в наименовании обозначает пятую приёмку — подтверждённый контроль качества, свидетельствующий о том, что изделие прошло дополнительные испытания и соответствует повышенным требованиям к надёжности.

Технические характеристики

Разъём имеет посадочный диаметр корпуса 18 мм и оснащён 4 контактами диаметром 1,5 мм с серебряным покрытием. Электрические параметры изделия приведены ниже.

• Сопротивление контактов — не более 2,5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное рабочее напряжение — 560–700 В.
• Электрическая прочность изоляции — 1850–2300 В в зависимости от условий эксплуатации.
• Климатическое исполнение — УХЛ или всеклиматическое по ГОСТ.
• Теплостойкость — до 100 °C.

Устойчивость к механическим и климатическим воздействиям

Соединитель рассчитан на эксплуатацию в условиях интенсивных динамических нагрузок. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², механический удар с ускорением до 5000 м/с² и линейное ускорение 2000 м/с².

Показатели надёжности подтверждают длительный срок службы изделия. Минимальная наработка составляет 5000 часов, число соединений-расчленений — 500, срок сохраняемости — 15 лет. Климатическое исполнение по ГОСТ допускает применение как в умеренном и холодном климате, так и во всеклиматических условиях.

Область применения

Благодаря сочетанию прочной резьбовой фиксации, стойкости к вибрации и широкому диапазону рабочих напряжений разъём 2РМД18КПН4ШВ1 «5» востребован в следующих направлениях:

1. Авиационные системы, включая бортовое оборудование воздушных судов и авиационную технику.
2. Гиромоторы и датчики давления, где важна стабильность электрического соединения.
3. Промышленное оборудование и техника, работающая в условиях вибрации и ударных нагрузок.
4. Приборы и агрегаты, требующие коммутации цепей с напряжением до 700 В.

Изделие поставляется с маркировкой «5», что подтверждает пройденную приёмку и соответствие установленным требованиям качества.
