Назначение

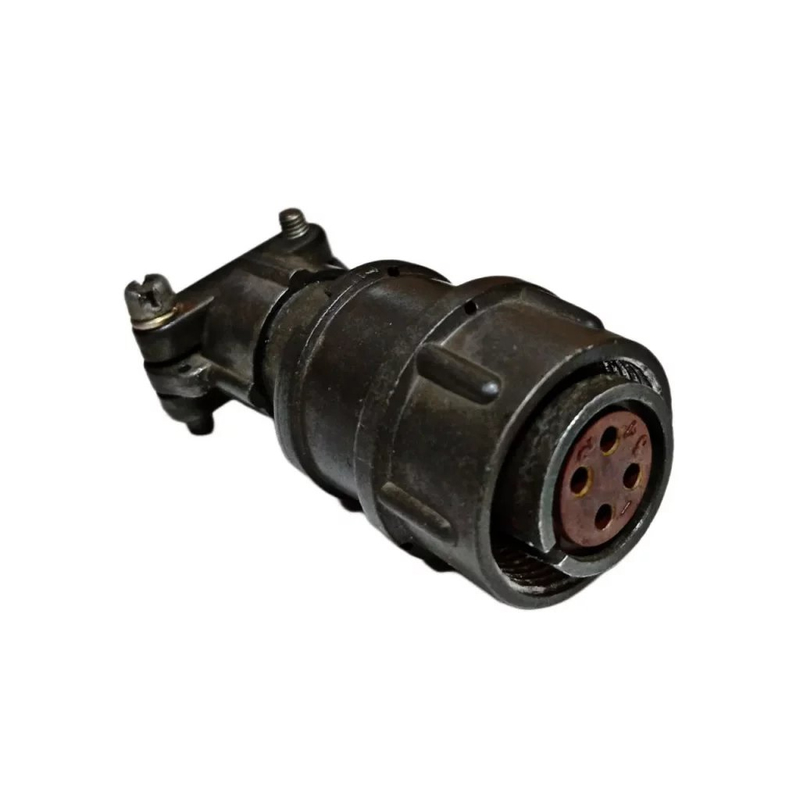

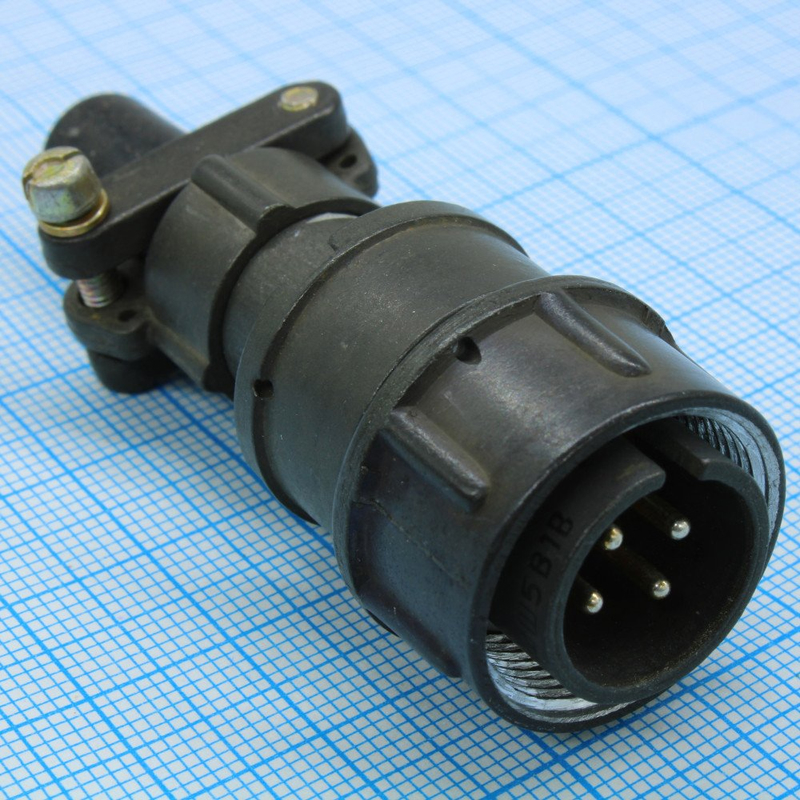

2РМД18КПН4ША1 «Октябрь «5»» — цилиндрический низкочастотный негерметичный электрический разъём, представляющий собой кабельную розетку. Изделие выпускается заводом «Октябрь» и предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Разъём применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря негерметичному исполнению и высокой механической стойкости он востребован в авиации, судостроении и военной технике, где к соединителям предъявляются повышенные требования по надёжности и устойчивости к внешним воздействиям.

Конструкция и обозначение

Маркировка 2РМД18КПН4ША1 построена по принятой для серии схеме и содержит полную информацию об исполнении изделия. Расшифровка обозначения:

• 2РМД — серия цилиндрических низкочастотных разъёмов;
• 18 — условный размер корпуса;
• КПН — розетка кабельная с прямым патрубком для неэкранированного кабеля;
• 4 — количество контактов;
• ША — покрытие контактов серебром;
• 1 — левая сборка (модификация исполнения).

Соединитель имеет 4 контакта диаметром 1,5 мм с серебряным покрытием. Монтаж выполняется на кабель с прямым патрубком для неэкранированного кабеля; фиксация сочленённого положения — резьбовая. Резьбовое соединение обеспечивает надёжный электрический контакт и устойчивость к вибрационным нагрузкам.

Технические характеристики

Основные параметры изделия подтверждаются данными каталога и приведены ниже:

• рабочий диапазон температур — от минус 60 °C до плюс 100 °C;
• сопротивление контактов — не более 0,005 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• токовая нагрузка — до 15–36 А на контакт;
• устойчивость к вибрациям — до 5000 Гц;
• устойчивость к ударным нагрузкам — ускорения до 1000 м/с².

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильную передачу сигнала и питания в цепях аппаратуры. Негерметичное исполнение допускает эксплуатацию в условиях, где полная герметизация не требуется, но при этом сохраняется стойкость к ударам, вибрациям и экстремальным температурам.

Применение и приёмочные данные

Разъём используется в составе узлов и блоков радиоэлектронной аппаратуры, включая бортовые системы и комплексы специального назначения. Он подходит для коммутации цепей с токами до 15–36 А на контакт и рассчитан на работу в жёстких условиях эксплуатации.

Поставка изделия осуществляется с приёмкой «5», что подтверждает соответствие дополнительным требованиям заказчика и допуск к применению в ответственных изделиях. Артикул товара — 1550.

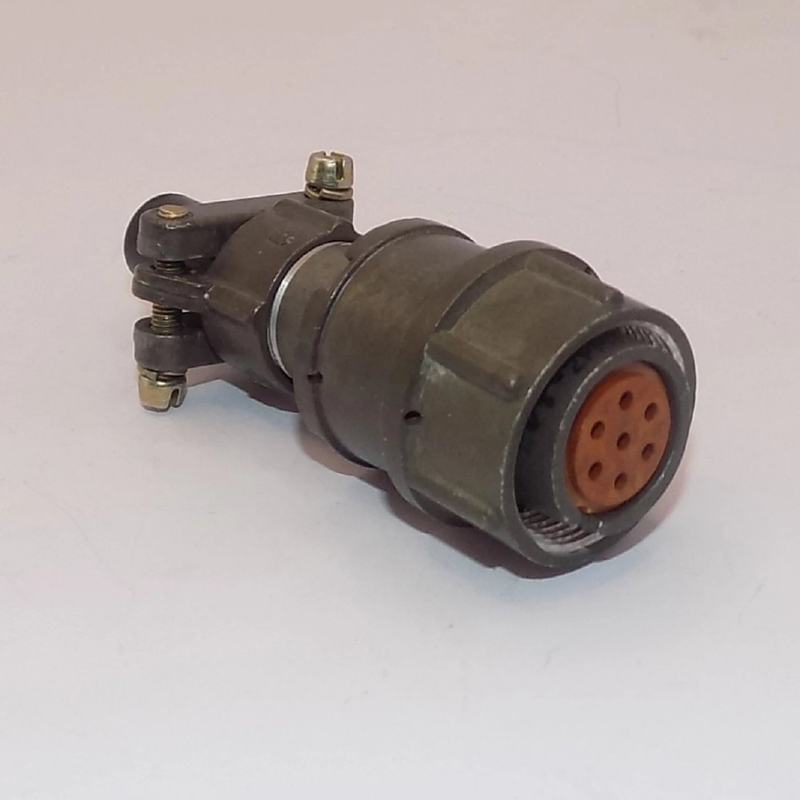

На изображении показан типичный разъём серии 2РМД с оранжевыми контактами и резьбовым соединением, характерный для моделей этого семейства.
