2РМД18КПН4Ш5В1: кабельная вилка для надёжных электрических соединений

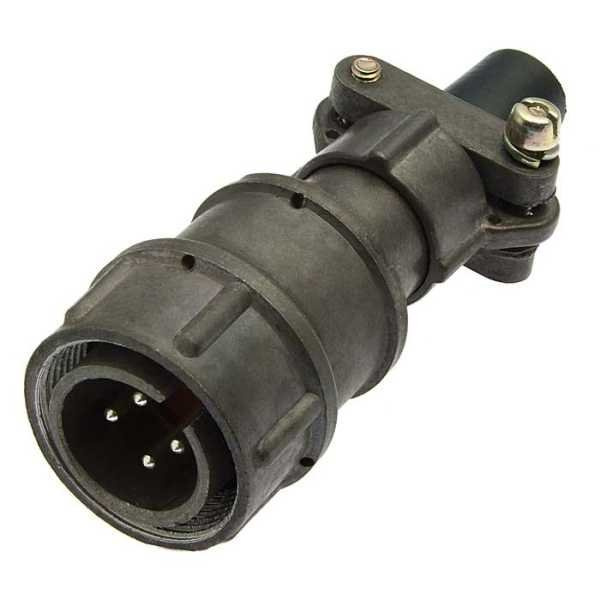

2РМД18КПН4Ш5В1 — цилиндрический низкочастотный электрический соединитель серии 2РМД, выполненный в виде кабельной вилки с прямым патрубком. Разъём рассчитан на объёмный монтаж, используется для разъёмного соединения электрических цепей постоянного и переменного тока и отличается резьбовой фиксацией в сочленённом положении.

Назначение разъёма

Вилка 2РМД18КПН4Ш5В1 применяется в аппаратуре, где необходимы прочное механическое соединение, стабильный электрический контакт и возможность многократного подключения кабельных линий. Конструкция ориентирована на внутренний монтаж и подключение неэкранированного кабеля.

Такие соединители используют в блоках радиоэлектронной аппаратуры, измерительных системах, системах управления, промышленном оборудовании, источниках питания, испытательных стендах и специализированных технических комплексах. Рабочая частота цепей может достигать 3 МГц.

Ключевые характеристики

Для типоразмера 2РМД18КПН4Ш5В1 указываются сопротивление контактов не более 2,5 мОм, межконтактная ёмкость не более 6 пФ и сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях.

Особенности конструкции

Корпус разъёма выполнен в цилиндрической форме. Резьбовое сочленение помогает исключить случайное расстыковывание при вибрациях, перемещении кабеля или работе оборудования в условиях механических нагрузок. Одношпоночная поляризация предотвращает неправильную ориентацию вилки относительно ответной части.

Обозначение КПН указывает на кабельное исполнение изделия с прямым патрубком и гайкой, рассчитанной на ввод неэкранированного кабеля. Буква Ш означает штыревые контакты. В данном исполнении предусмотрено четыре контакта, поэтому разъём подходит для передачи питания, управляющих сигналов либо комбинации силовых и сигнальных цепей — при соблюдении допустимых электрических нагрузок.

Контактная группа может иметь покрытие из серебра или золота в зависимости от исполнения. Такое покрытие способствует уменьшению переходного сопротивления и сохранению качества контакта при многократных соединениях.

Эксплуатационные качества

Соединитель 2РМД18КПН4Ш5В1 является негерметичным, поэтому его обычно устанавливают внутри корпусов, шкафов, приборных отсеков и других защищённых конструкций. Климатическое исполнение УХЛ2.1 предусматривает работу в соответствующих условиях эксплуатации по ГОСТ 15150-69.

Для разъёмов данного типоразмера заявляется устойчивость к вибрационным и ударным воздействиям, рабочий диапазон температур от −60 до +100 °C, минимальная наработка от 1000 часов и ресурс до 500 циклов сочленения и расчленения. Эти параметры делают разъём практичным решением для техники, где важны ремонтопригодность, модульность и регулярное подключение кабелей.

Что учитывать при монтаже

При установке 2РМД18КПН4Ш5В1 важно соблюдать несколько базовых требований:

• Подбирать сечение жил с учётом тока до 15 А на отдельный контакт.

• Выполнять пайку без перегрева изолятора и контактной группы.

• Не допускать перекоса при резьбовом сочленении.

• Проверять соответствие вилки ответной части по размеру корпуса, контактной схеме, сочетанию контактов и исполнению.

• Учитывать, что изделие предназначено для неэкранированного кабеля.

• Использовать разъём внутри защищённой аппаратуры, если среда предполагает влагу, пыль или прямое атмосферное воздействие.

2РМД18КПН4Ш5В1 — это четырёхконтактная кабельная вилка для надёжного разъёмного соединения электрических цепей с напряжением до 560 В. Резьбовая фиксация, штыревые контакты, прямой патрубок и рабочий температурный диапазон позволяют применять её в промышленной, измерительной и радиоэлектронной аппаратуре.
