Назначение

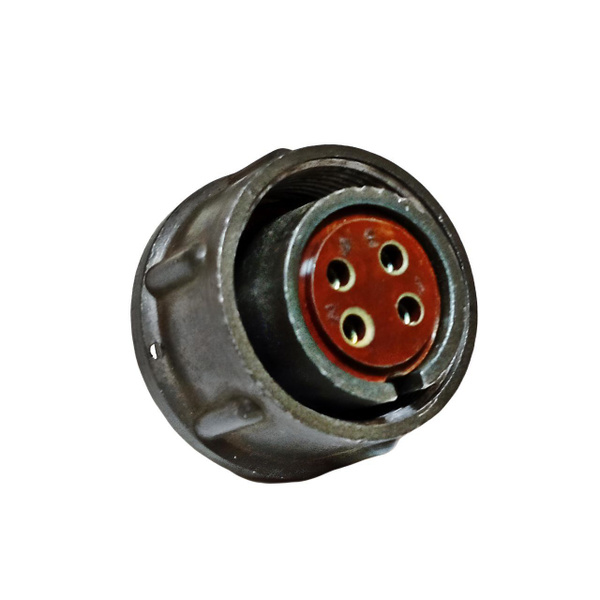

2РМД18КПН4ГВ1В «5» — электрический цилиндрический разъём серии 2РМДТ, предназначенный для создания надёжного низкочастотного соединения в составе кабельных линий. Индекс «Д» в обозначении указывает на тропико- и вибростойкое исполнение, что определяет область применения изделия: промышленная и военная техника, измерительные приборы, системы автоматики, где требуется устойчивость к вибрации, ударам, перепадам температур и повышенной влажности.

Конструктивные особенности

Разъём представляет собой негерметичный цилиндрический соединитель с резьбовой фиксацией сочленённого положения. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком спектре условий окружающей среды. Корпус рассчитан на посадочный диаметр 18 миллиметров. Присоединение выполняется к кабелю с экраном, патрубок прямой. Монтаж «объёмного» типа: кабель запаивается в контакты.

Обозначение «2РМД18КПН4ГВ1В „5“» на практике соответствует кабельной розетке 2РМДТ18КПН4Г5В1В, где цифра «5» указывает на конкретную приёмочную группу и издание технических условий. Изделие изготовлено по стандарту ГОСТ 24356-80 и отраслевым техническим условиям.

Технические характеристики

Розетка оснащена четырьмя извлекаемыми контактами диаметром 1,5 миллиметра с серебряным покрытием, что снижает переходное сопротивление и обеспечивает стабильность электрического контакта.

• Количество контактов: 4 извлекаемых.
• Диаметр контакта: 1,5 миллиметра.
• Покрытие контактов: серебро.
• Токовая нагрузка: до 15 ампер на один контакт, порядка 50 ампер на весь разъём.
• Рабочее напряжение: до 560 вольт постоянного или переменного тока, в части технических условий допускается до 700 вольт.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость: уровень «1» (до 100 градусов Цельсия).
• Приемка: группа «5».

Устойчивость к внешним воздействиям

Разъём рассчитан на значительные механические воздействия. Вибрационные нагрузки допускаются в диапазоне частот до нескольких тысяч герц. Удары с ускорениями порядка сотен и тысяч метров на секунду в квадрате также не нарушают работоспособность изделия. Сохраняемость при длительном хранении достигает 15 лет.

Применение

Изделие применяется в промышленной и военной технике, измерительных приборах и системах автоматики, где необходимо надёжное низкочастотное соединение, устойчивое к вибрации, перепадам температур и влажности. Всеклиматическое исполнение и тропикостойкость делают разъём пригодным для эксплуатации в сложных условиях, включая повышенную влажность и агрессивные факторы внешней среды. Резьбовая фиксация сочленённого положения исключает самопроизвольное разъединение под воздействием вибрации и ударных нагрузок, что особенно важно для ответственных систем.

Комплектация и монтаж

Разъём поставляется в соответствии с приёмочной группой «5». Монтаж выполняется объёмным способом: кабель с экраном запаивается в контакты. Прямой патрубок обеспечивает удобство подключения в стеснённых условиях компоновки. Извлекаемые контакты позволяют при необходимости заменять отдельные элементы без демонтажа всего соединителя.
