Назначение соединителя 2РМД18КПН4ГВ1Л

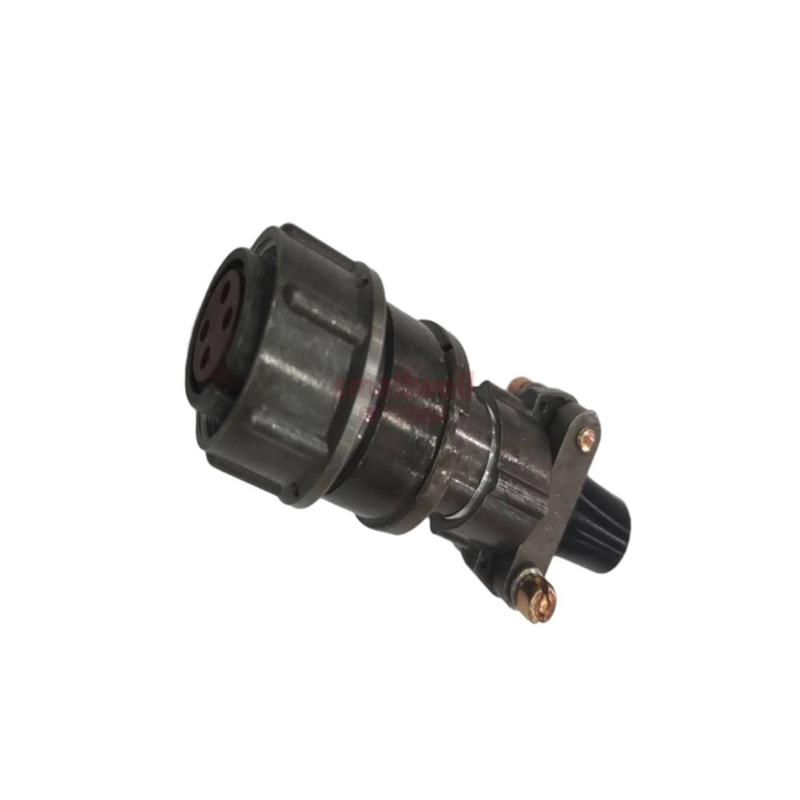

Соединитель 2РМД18КПН4ГВ1Л производства АО «Тамбовский завод „Октябрь“» относится к серии низкочастотных цилиндрических электрических соединителей 2РМД и представляет собой кабельную розетку. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 560–700 В в зависимости от конкретного типономинала. Применяется в составе кабельных сборок и жгутов радиоэлектронной аппаратуры, где требуется надёжное механическое крепление сочленённого положения и удобство многократного подключения.

Конструкция розетки — объёмного монтажа, с резьбовой фиксацией сочленённого положения. Корпус кабельной части выполнен с прямым патрубком, рассчитанным на подключение неэкранированного кабеля. Розетка негерметичного исполнения, что определяет её применение преимущественно внутри блоков, стоек и приборных корпусов, защищённых от прямого воздействия влаги и агрессивных сред.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной серии и типономинала. Часть величин зависит от конкретной конфигурации и условий эксплуатации, поэтому в справочных источниках они приводятся в виде диапазонов.

• Серия: 2РМД, условный размер корпуса 18, число контактов — 4, сочетание контактов — «5», функциональное исполнение — розетка.
• Токовая нагрузка: по одному контакту ориентировочно от 4 до 36 А; суммарный ток по соединителю — до нескольких десятков ампер, в разных источниках указываются значения 27–260 А в зависимости от конфигурации.
• Максимальное рабочее напряжение: 560 или 700 В переменного тока в зависимости от модификации.
• Испытательное напряжение изоляции: порядка 1850–2300 В переменного тока.
• Сопротивление контактов: не более 2,5 мОм, в отдельных описаниях — 5 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Температурный диапазон: примерно от минус 60 до плюс 100 °C; допускается смена температур до плюс 180 °C и минус 60 °C.
• Климатическое исполнение: ориентировано на УХЛ2.1 по ГОСТ 15150‑69, что охватывает умеренный и влажный тропический климат.
• Приёмка: «5».

Механическая и климатическая стойкость

Соединитель рассчитан на эксплуатацию в условиях интенсивных механических нагрузок. Заявлена стойкость к вибрации с ускорениями до сотен метров на секунду в квадрате, к многократным ударам с ускорением до 1000 м/с², к одиночным ударам с ускорением до 5000 м/с², а также к линейному ускорению до 2000 м/с². Такие параметры позволяют применять изделие в аппаратуре, работающей на подвижных объектах и в условиях тряски.

Ресурсные показатели также нормированы. Заявлено не менее 500 циклов сочленения‑расчленения, минимальная наработка порядка 5000 часов, а гамма‑процентный срок сохраняемости при уровне 99,5% составляет около 15 лет. Совокупность этих характеристик делает розетку пригодной для длительной эксплуатации с сохранением электрических параметров.

Применение и особенности монтажа

Розетка 2РМД18КПН4ГВ1Л с приёмкой «5» востребована в тех областях, где требуется компактный цилиндрический соединитель с надёжной резьбовой фиксацией и стабильными характеристиками передачи сигнала и питания. Типовые области применения включают:

1. бортовые и наземные системы связи и радиотехнические устройства;
2. приборы и блоки промышленной автоматики, работающие в умеренном и влажном тропическом климате;
3. кабельные сборки измерительной и испытательной аппаратуры;
4. оборудование, подверженное вибрации, ударам и линейным перегрузкам.

При монтаже следует учитывать, что корпус кабельной части имеет прямой патрубок под неэкранированный кабель, а фиксация сочленённого положения выполняется резьбовым соединением. Это обеспечивает устойчивость к саморасчленению при вибрации. Приёмка «5» подтверждает, что изделие прошло соответствующий контроль качества и предназначено для ответственных применений. Артикул изделия — 1547, категория — 2РМД18.
