Назначение разъёма 2РМД18КПН4ГВ1

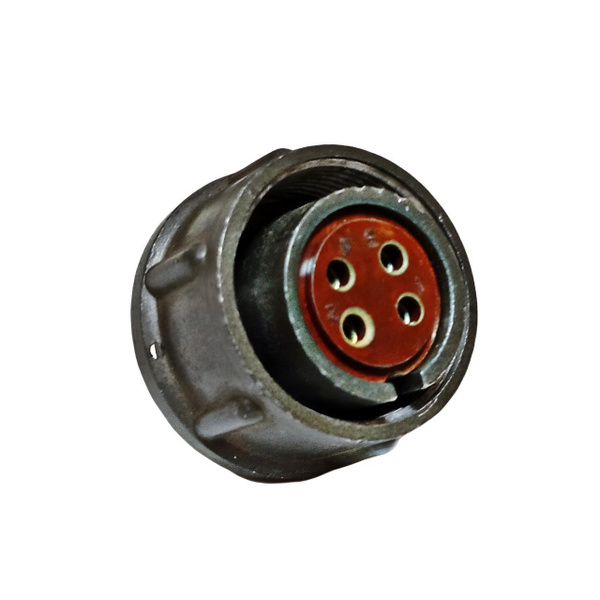

2РМД18КПН4ГВ1 «Октябрь «5»» — это цилиндрический низкочастотный негерметичный электрический разъём, выпускаемый заводом «Октябрь». Изделие представляет собой кабельную розетку и предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Разъём применяется там, где требуется надёжная коммутация при воздействии интенсивных механических и климатических нагрузок.

Маркировка «5» соответствует 5-й приёмке ОТК, что подтверждает прохождение изделием дополнительного контроля качества на предприятии-изготовителе.

Подтверждённые особенности и характеристики

Конструкция разъёма рассчитана на эксплуатацию в жёстких условиях. Ниже приведены основные технические параметры изделия.

• Посадочный диаметр корпуса: 18 мм.
• Тип корпуса: кабельный, с прямым патрубком для неэкранированного кабеля.
• Количество контактов: 4, сочетание Г.
• Токовая нагрузка на контакт: от 4 до 36 А, суммарная до 260 А.
• Сопротивление контактов: не более 2,5 мОм.
• Рабочее напряжение: 560 В или 700 В.
• Электрическая прочность изоляции: до 2300 В.
• Ресурс сочленения-расчленения: 500 циклов.
• Наработка: 5000 часов.
• Гамма-процентный срок сохраняемости: 15 лет при γ = 99,5 процента.
• Климатическое исполнение: УХЛ2.1.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.

Устойчивость к внешним воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате. Изделие сохраняет работоспособность при акустическом шуме до 170 дБ, механических ударах с ускорением до 5000 метров на секунду в квадрате и линейном ускорении 2000 метров на секунду в квадрате.

Негерметичное исполнение означает, что разъём не предназначен для работы при прямом воздействии влаги под давлением, однако климатическое исполнение УХЛ2.1 допускает эксплуатацию в умеренном и холодном климате при указанном температурном диапазоне.

Применение

Благодаря сочетанию высокой механической прочности, широкому температурному диапазону и устойчивости к вибрации и ударам, разъём 2РМД18КПН4ГВ1 применяется в авиационной технике, различных видах техники и корабельном оборудовании. Он подходит для коммутации силовых и контрольных цепей в составе бортовых систем, где требуется стабильный электрический контакт при интенсивных динамических нагрузках.

Кабельное исполнение с прямым патрубком обеспечивает удобный монтаж неэкранированного кабеля. Четырёхконтактная схема с сочетанием Г позволяет передавать как силовые, так и контрольные сигналы в пределах одного соединителя.

Условия эксплуатации и монтажа

1. Монтаж разъёма выполняется на неэкранированный кабель, подводимый через прямой патрубок корпуса.
2. Эксплуатация допускается при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия.
3. Изделие рассчитано на напряжение до 700 В и токовую нагрузку на контакт от 4 до 36 А.
4. Ресурс изделия составляет 500 циклов сочленения-расчленения и 5000 часов наработки.
5. Срок сохраняемости при соблюдении условий хранения — 15 лет с вероятностью 99,5 процента.

Разъём выпускается заводом «Октябрь» и имеет приёмку «5», что подтверждает его соответствие установленным требованиям качества. Артикул изделия — 1543, категория — 2РМД18.
