Назначение разъёма

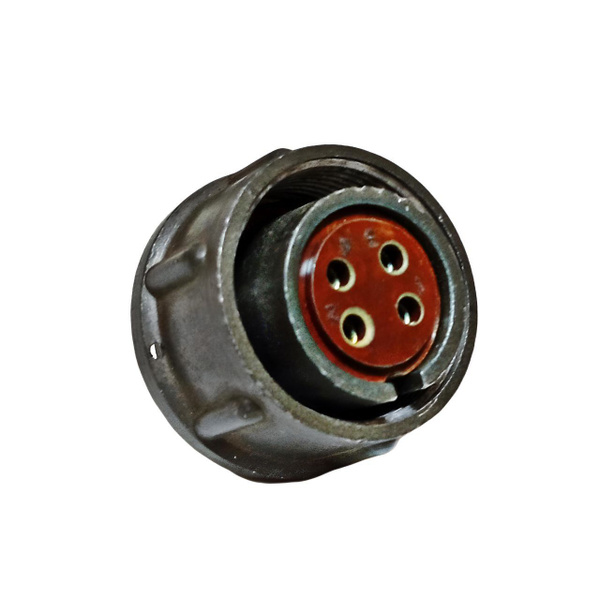

Разъём 2РМД18КПН4ГВ1 «Исеть “5”» представляет собой негерметичный цилиндрический низкочастотный соединитель из серии 2РМД. Он выпускается под брендом «Исеть» и относится к изделиям, предназначенным для соединения и разъединения электрических цепей постоянного и переменного тока. Основное назначение — обеспечение надёжного многократно разъединяемого электрического контакта в промышленной и военной аппаратуре, в том числе при воздействии повышенной вибрации и перепадов температур.

Конструктивно разъём состоит из металлического корпуса, изолятора и контактных гнёзд. Такое исполнение обеспечивает пылезащиту контактов и мест подключения проводов, что важно при эксплуатации в условиях запылённости и механических нагрузок.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Тип соединителя — негерметичный, цилиндрический, с резьбовой фиксацией. Посадочный диаметр корпуса составляет 18 мм. Количество контактов — 4. Диаметр контактов — 1,5 мм, они имеют покрытие серебром.

• Максимальное рабочее напряжение: порядка 560–700 В постоянного и переменного тока.
• Токовая нагрузка: до 4–36 А на один контакт и до десятков–сотен ампер суммарно на весь разъём — в зависимости от конкретной модификации и условий эксплуатации.
• Сопротивление контактов: не более 2,5 мОм.
• Ёмкость между контактами: не более примерно 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон: от примерно минус 60 до плюс 100 градусов Цельсия, с возможностью выдерживать кратковременные перегревы до 180 градусов Цельсия.
• Вибрация: допускается синусоидальная вибрация в диапазоне частот до 5 кГц с ускорением до примерно 490 м/с².
• Ударные нагрузки: выдерживает многократные удары до примерно 1000 м/с² и одиночные удары до примерно 5000 м/с².
• Климатическое исполнение: обычно соответствует УХЛ2.1 по ГОСТ 15150‑69, что делает его пригодным для использования в различных климатических зонах.

Исполнение 4ГВ1 обычно означает кабельную розетку с прямым патрубком, предназначенную для неэкранированного кабеля, с левой полярностью (вариант «Л» по документации). Приёмка изделия — «5».

Применение

Разъём применяется в приборах автоматики, бортовой, судовой и специальной технике, где требуется надёжное многократно разъединяемое соединение в условиях механических и климатических нагрузок. Благодаря негерметичному цилиндрическому исполнению с резьбовой фиксацией он подходит для участков, где важны стойкость к вибрации, ударам и широкому диапазону температур, а также удобство периодического подключения и отключения цепей.

Серия 2РМД и модификация «5» ориентированы на эксплуатацию в составе ответственных электротехнических и электронных узлов, включая промышленное оборудование и специальную аппаратуру. Совместимость с конкретными ответными частями и кабелями определяется конструкцией разъёма, посадочным диаметром корпуса 18 мм и типом контактов диаметром 1,5 мм.
