Назначение разъёма 2РМД18КПН4ГВ1

Разъём 2РМД18КПН4ГВ1 производства «Элекон» относится к серии цилиндрических низкочастотных электрических соединителей 2РМД. Такие изделия предназначены для соединения электрических цепей в радио- и электронной аппаратуре общего и оборонного назначения. Приборный разъём-розетка работает в цепях постоянного и переменного тока, в том числе в составе всеклиматического оборудования.

Серия 2РМД и её исполнение 2РМДТ применяется для монтажа в жёстких условиях эксплуатации: при повышенной вибрации, ударах и в широком температурном диапазоне. Это делает разъём востребованным в промышленной и военной электронике, где важна стабильность контакта при многократных сочленениях.

Конструктивные особенности и подтверждённые характеристики

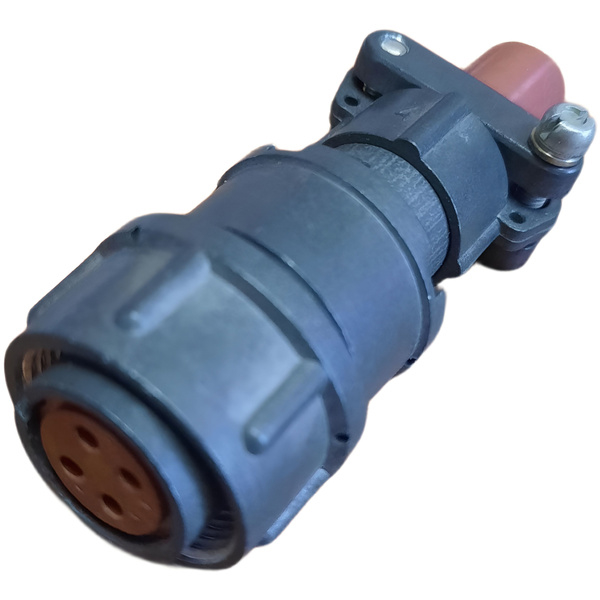

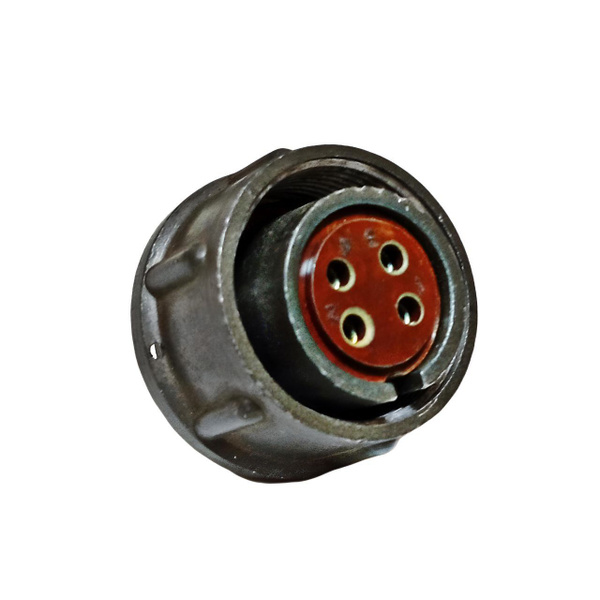

Модификация 2РМД18КПН4ГВ1 имеет цилиндрический резьбовой корпус с приборным или кабельным исполнением, прямой патрубок и гайку для неэкранированного кабеля, что отражено буквой «Н» в маркировке. Сочленение с вилкой выполняется резьбовым способом, а монтаж — методом пайки с внутренним расположением разъёма.

• Количество контактов — 4.
• Диаметр контактов — 1,5 мм, обозначение «5» в маркировке.
• Покрытие контактов — серебро, буква «В».
• Приёмка — «5».
• Сопротивление контактов — обычно не более 2,5 мОм.
• Ёмкость между контактами — порядка нескольких пикофарад.
• Сопротивление изоляции — до единиц гигаом.
• Рабочий диапазон температур — примерно от минус 60 °C до плюс 100 °C.

Серебряное покрытие контактов обеспечивает относительно низкое переходное сопротивление и хорошую коррозионную стойкость. Разъём выдерживает вибрацию, линейные ускорения и механические удары, характерные для бортовой и корпусной аппаратуры.

Применение

Разъёмы серии 2РМД18КПН4ГВ1 устанавливают в промышленных и военных приборных панелях, блоках питания, системах управления, датчиках и прочей аппаратуре, где требуется надёжный, многократно сочленяемый контакт и устойчивость к внешним механическим воздействиям. Изделие ориентировано на стандартный монтаж пайкой и резьбовое соединение с ответной вилкой.

Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём подходит для оборудования, работающего в условиях перепадов температур, тряски и ударов. Сочетание четырёх контактов диаметром 1,5 мм с серебряным покрытием делает его пригодным для цепей, где важно стабильное переходное сопротивление и долговечность соединения.
