Назначение соединителя 2РМД18КПН4ГВ1 «5»

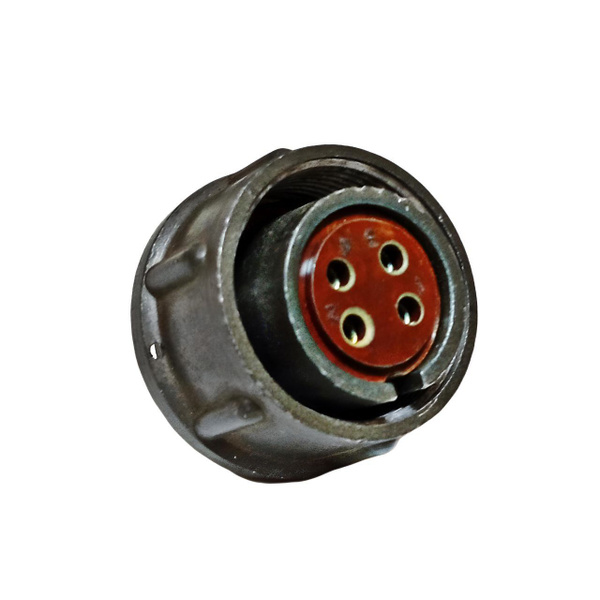

2РМД18КПН4ГВ1 «5» представляет собой электрический низкочастотный цилиндрический негерметичный соединитель, выполненный в виде кабельной розетки. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется в составе приборов и устройств, где требуется передача электрических сигналов и питания между отдельными блоками и узлами.

Категория поставки включает исполнение с приёмкой «5», что подтверждает соответствие изделия установленным требованиям для применения в ответственных электротехнических и радиотехнических сборках. Артикул изделия — 1545.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает стабильную работу в составе кабельных сборок. Ниже перечислены характеристики, подтверждённые для данной модели.

• Число контактов — 4 извлекаемых контакта диаметром 1,5 мм.
• Максимальная токовая нагрузка — до 15 А на контакт и до 50 А на весь соединитель.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Посадочный диаметр корпуса — 18 мм.
• Тип патрубка — прямой, сочленение резьбовое.
• Теплостойкость — до 100 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро или золото (исполнение В1).
• Маркировка Г указывает на монтаж методом обжимки.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Рабочая температура окружающей среды составляет от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное воздействие температуры до плюс 150 градусов Цельсия.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и многократные механические воздействия с ускорением до 1000 метров на секунду в квадрате. Кроме того, сохраняется работоспособность при пониженном давлении до 133,32 на 10 в минус двенадцатой степени Паскаля.

Расшифровка обозначения и применение

Маркировка изделия имеет следующую расшифровку. Сочетание 2РМД обозначает тип соединителя — негерметичный. Число 18 указывает на размер корпуса. Буква К означает кабельное исполнение. Буква П соответствует прямому патрубку. Буква Н обозначает наличие гайки. Цифра 4 указывает на число контактов. Буква Г означает обжимку, а В1 — покрытие контактов серебром или золотом.

Соединитель используется как изделие общего назначения для длинных цепей в приборах, где монтаж выполняется методом обжимки. Применение охватывает радиоэлектронную и радиотехническую аппаратуру, включая блоки, соединяемые кабельными сборками. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей, а извлекаемые контакты позволяют выполнять монтаж и обслуживание кабельной розетки.
