Назначение разъёма 2РМД18КПН4ГА1

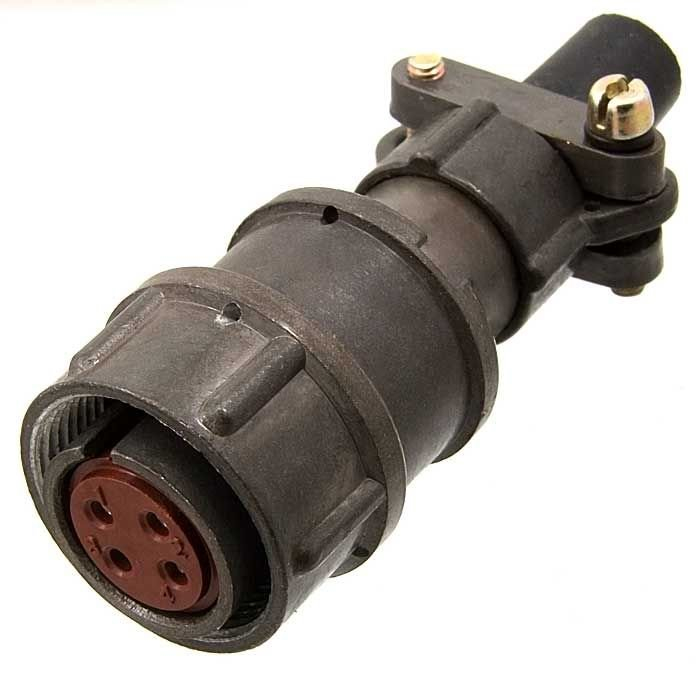

Соединитель 2РМД18КПН4ГА1 производства завода «Октябрь» представляет собой цилиндрический низкочастотный негерметичный разъём серии 2РМД. Это кабельная часть (розетка) с прямым патрубком, предназначенная для подключения неэкранированного кабеля и объёмного монтажа. Основное назначение изделия — соединение силовых и сигнальных электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, промышленном и специальном оборудовании.

Разъём применяется в составе ответных вилок той же серии и типоразмера, что обеспечивает совместимость и надёжное сочленение в рамках одной линейки соединителей 2РМД. Изделие поставляется с приёмкой «5», что подтверждает соответствие установленным требованиям качества.

Подтверждённые технические особенности

• Тип исполнения — негерметичный, для объёмного монтажа, с резьбовой фиксацией сочленённого положения.
• Посадочный диаметр корпуса — 18.
• Число контактов — 4, сочетание контактов — 5 (стандартная схема «вилка–розетка» для четырёхжильных цепей).
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальное испытательное напряжение — порядка 1 кВ и выше в зависимости от модификации и условий эксплуатации.
• Сопротивление контактов — не более нескольких миллиом, что обеспечивает надёжный электрический контакт при нагрузках до десятков ампер суммарно.
• Диапазон рабочих температур — примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, в частности исполнение УХЛ2.1 по ГОСТ 15150-69.
• Ресурс сочленений-расчленений — порядка нескольких сотен циклов.
• Срок длительного хранения — до около 15 лет при определённом уровне надёжности.
• Частотный диапазон передаваемых цепей — до нескольких мегагерц.
• Приёмка — «5».

Конструкция и принцип применения

Конструктивно 2РМД18КПН4ГА1 выполнен как розетка с прямым патрубком под неэкранированный кабель. Резьбовая фиксация сочленённого положения исключает самопроизвольное расчленение под воздействием вибрации. Число контактов — четыре, сочетание контактов — 5, что позволяет организовать стандартную схему подключения «вилка–розетка» для четырёхжильных цепей питания или сигнала.

Модификация А1 в обозначении указывает на конкретное конструктивное исполнение кабельной части. Применение разъёма целесообразно там, где требуется устойчивая работа при перепадах температуры, вибрации и в широком спектре климатических условий. Исполнение УХЛ2.1 по ГОСТ 15150-69 подтверждает пригодность для эксплуатации в соответствующих условиях.

Область использования

Разъёмы серии 2РМД, включая модель 2РМД18КПН4ГА1, востребованы в радиоэлектронной аппаратуре, промышленном и специальном оборудовании. Они служат для соединения силовых и сигнальных цепей постоянного и переменного тока частотой до нескольких мегагерц. Кабельная часть соединяется с вилкой той же серии и типоразмера, обеспечивая технологичный и надёжный контакт в условиях вибрации и перепадов температуры.

Благодаря посадному диаметру корпуса 18 и четырём контактам изделие подходит для компактных узлов, где требуется передача тока при напряжении до 560 В. Длительное хранение до около 15 лет и ресурс в несколько сотен циклов сочленения делают разъём удобным для комплектования оборудования с длительным сроком службы.
