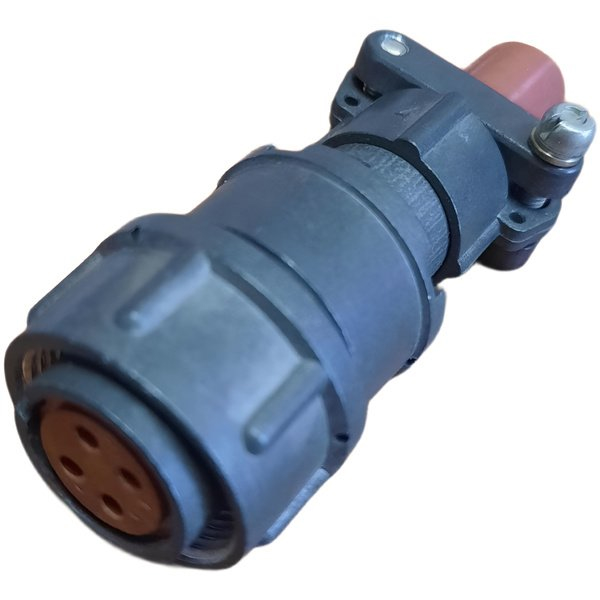

2РМД18КПН4ГА1 «5»

Цена:

1950 ₽

Технические характеристики

2РМД18КПН4ГА1 «5» — это розетка цилиндрического типа из серии разъёмов 2РМД, предназначенная для надёжных электрических соединений в промышленных и специальных условиях. Она негерметичная, с резьбовой фиксацией, часто используется в авиации, технике и оборудовании, где важны устойчивость к вибрациям и экстремальным температурам.

Посадочный диаметр корпуса: 18 мм.
Количество контактов: 4 шт., диаметр каждого — 1,5 мм.
Покрытие контактов: серебро или золото (в зависимости от модификации).
Максимальное рабочее напряжение: до 560–700 В.

Сопротивление контактов не превышает 2,5 мОм, ёмкость между ними — до 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции достигает 1850 В при 560 В и 2300 В при 700 В. Токовая нагрузка на контакт — до 15–36 А, суммарная на соединитель — до 50–260 А.

Эта розетка имеет кабельный корпус с прямым патрубком для неэкранированного кабеля, что упрощает монтаж.

Работает при температурах от -60°C до +100°C, выдерживает вибрации (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². Срок службы — до 5000 часов наработки, 500 циклов соединений-расединений, сохраняемость 15 лет.

Индекс «5» указывает на 5-ю приёмку ОТК (контроль качества). Модификация с буквами ГА1 подразумевает золотое покрытие контактов и всеклиматическое исполнение по ГОСТ.

Такие разъёмы применяются в авиатехнике, гиромоторах и датчиках.

Описание

Назначение разъёма 2РМД18КПН4ГА1 «5»

2РМД18КПН4ГА1 «5» — это розетка цилиндрического типа из серии разъёмов 2РМД, предназначенная для создания надёжных электрических соединений в промышленных и специальных условиях эксплуатации. Изделие относится к категории негерметичных разъёмов с резьбовой фиксацией и применяется там, где предъявляются повышенные требования к устойчивости к вибрациям, ударам и воздействию экстремальных температур.

Данная модификация имеет индекс «5», что соответствует пятой приёмке отдела технического контроля, то есть изделие прошло расширенную процедуру контроля качества. Буквенное обозначение ГА1 в маркировке указывает на золотое покрытие контактов и всеклиматическое исполнение в соответствии с требованиями ГОСТ.

Технические характеристики

Разъём обладает следующими подтверждёнными параметрами:

Посадочный диаметр корпуса составляет 18 мм.
Количество контактов — 4 штуки, диаметр каждого контакта равен 1,5 мм.
Покрытие контактов — серебро или золото в зависимости от модификации; для исполнения ГА1 предусмотрено золотое покрытие.
Максимальное рабочее напряжение — от 560 до 700 В.
Сопротивление контактов не превышает 2,5 мОм.
Ёмкость между контактами составляет до 6 пФ.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность изоляции достигает 1850 В при напряжении 560 В и 2300 В при напряжении 700 В.
Токовая нагрузка на один контакт — от 15 до 36 А, суммарная нагрузка на соединитель — от 50 до 260 А.

Условия эксплуатации и надёжность

Розетка сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Срок службы составляет до 5000 часов наработки, ресурс соединений и разъединений достигает 500 циклов, а сохраняемость — 15 лет.

Конструктивные особенности и применение

Розетка имеет кабельный корпус с прямым патрубком для неэкранированного кабеля, что упрощает монтаж и подключение. Резьбовая фиксация обеспечивает надёжное удержание ответной части даже при значительных механических воздействиях.

Благодаря совокупности характеристик разъём 2РМД18КПН4ГА1 «5» применяется в авиационной технике, гиромоторах и датчиках, а также в другом оборудовании, где необходима устойчивость к вибрациям, ударам и перепадам температур. Всеклиматическое исполнение по ГОСТ позволяет использовать изделие в различных климатических зонах без потери эксплуатационных свойств.
