Назначение

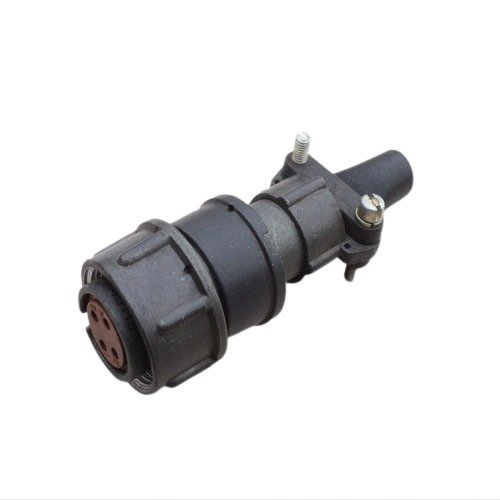

2РМД18КПН4Г5В1Л — это кабельная розетка, предназначенная для использования в цепях постоянного или переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических соединений в составе кабельных сборок и обеспечивает пылезащищённость контактов и мест подсоединения проводов в собранном виде. Розетка относится к негерметичным соединителям с кабельным корпусом и прямым патрубком.

Конструктивно изделие состоит из корпуса, изолятора и контактов. Посадочный диаметр корпуса составляет 18 мм. Розетка выполнена с левым расположением и предназначена для неэкранированного кабеля.

Подтверждённые особенности

Изделие имеет четыре контакта диаметром 1,5 мм с серебряным покрытием. Ниже приведены основные технические характеристики, заявленные для данной модели.

• Тип соединителя: негерметичный.
• Посадочный диаметр корпуса: 18 мм.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 4.
• Вид контактов: розетка.
• Диаметры контактов: 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: 100 градусов Цельсия.
• Расположение: левое.

Электрические характеристики включают токовую нагрузку на одиночный контакт от 4 А до 36 А и максимальную суммарную токовую нагрузку от 27 А до 260 А. Максимальное рабочее напряжение составляет 560 В или 700 В. Сопротивление контактов — не более 2,5 мОм, ёмкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Розетка рассчитана на работу в широком диапазоне условий. Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате, к акустическому шуму в диапазоне от 50 Гц до 10000 Гц с уровнем звукового давления 170 дБ, а также к механическому удару с пиковым ударным ускорением до 5000 метров на секунду в квадрате.

Надёжность и долговечность

Минимальная наработка изделия составляет 5000 часов. Число сочленений-расчленений — до 500 раз. Гамма-процентный срок сохраняемости — 15 лет при гамма, равной 99,5 процента.

Применение

2РМД18КПН4Г5В1Л применяется в цепях постоянного и переменного тока с частотой до 3 МГц, где требуется кабельное соединение с четырьмя контактами и защита контактов от пыли в собранном состоянии. Благодаря негерметичному исполнению, кабельному корпусу с прямым патрубком и гайкой для неэкранированного кабеля, розетка подходит для монтажа на кабельных линиях, где не предъявляются требования к герметичности, но важны устойчивость к вибрации, ударам и акустическому шуму. Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают стабильность электрического соединения, а широкий диапазон рабочих температур позволяет использовать изделие в различных условиях эксплуатации.
