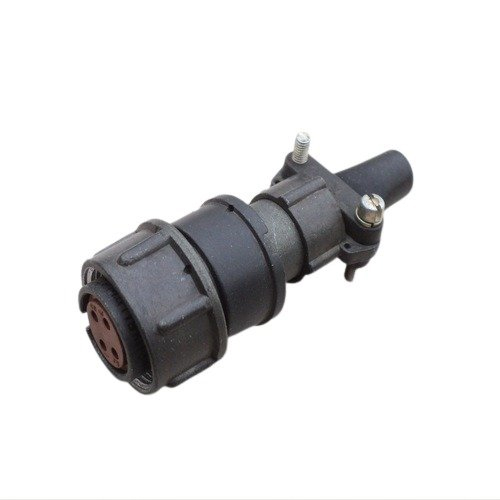

2РМД18КПН4Г5А1: кабельный цилиндрический разъём для ответственных электрических соединений

Разъём 2РМД18КПН4Г5А1 — низкочастотный цилиндрический негерметичный соединитель серии 2РМД, предназначенный для разъёмного соединения цепей постоянного и переменного тока частотой до 3 МГц. Конструкция ориентирована на применение в радиоэлектронной аппаратуре, системах управления, измерительных комплексах, промышленном оборудовании и других устройствах, где важны надёжная фиксация кабеля и стабильность электрического контакта.

Расшифровка маркировки

Обозначение 2РМД18КПН4Г5А1 содержит основные сведения о конструкции разъёма:

Таким образом, 2РМД18КПН4Г5А1 представляет собой кабельную розетку с прямым патрубком, рассчитанную на подключение неэкранированного кабеля и оснащённую четырьмя гнездовыми контактами.

Основные характеристики

Для данного типоисполнения указываются следующие ключевые параметры:

• Рабочее напряжение — до 560 В; для соответствующих условий эксплуатации допускается максимальное напряжение до 700 В.

• Рабочая частота цепей переменного тока — до 3 МГц.

• Количество контактов — 4.

• Диаметр контактов — 1,5 мм.

• Контактное покрытие — золото.

• Сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Электрическая ёмкость между контактами — не более 6 пФ.

• Диапазон рабочих температур — от −60 до +100 °C.

• Ресурс — до 500 циклов сочленения и расчленения.

• Минимальная наработка — 5000 часов.

• Допустимое присоединяемое сечение проводников — до 1 мм².

Золотое покрытие контактной группы особенно важно для соединений, в которых требуется снизить переходное сопротивление и уменьшить риск ухудшения контакта при длительной эксплуатации. Низкое контактное сопротивление способствует более предсказуемой передаче питания и сигналов в пределах параметров соединителя.

Конструктивные особенности

Корпус 2РМД18КПН4Г5А1 выполнен в кабельном варианте с прямым патрубком. Такое исполнение удобно для прямого ввода кабеля без изменения направления жгута. Гайка патрубка рассчитана на неэкранированный кабель, поэтому при проектировании экранированных цепей необходимо отдельно проверить соответствие исполнения разъёма требованиям по электромагнитной совместимости.

Соединитель использует резьбовую фиксацию в сочленённом состоянии. Это решение препятствует случайному разъединению при вибрации, перемещении кабеля и механических воздействиях. В собранном состоянии конструкция обеспечивает защиту контактной части и мест присоединения проводов от пыли, однако разъём относится к негерметичным изделиям и не предназначен для использования там, где требуется герметичное соединение.

Применение 2РМД18КПН4Г5А1

Кабельная розетка 2РМД18КПН4Г5А1 подходит для создания разъёмных межблочных и межкабельных соединений в аппаратуре общего и специального назначения. Она может использоваться в следующих задачах:

• Подключение силовых и сигнальных кабелей в шкафах автоматики.

• Соединение модулей промышленного оборудования.

• Формирование кабельных жгутов для измерительной и контрольной аппаратуры.

• Подключение внешних устройств к блокам питания, управления и коммутации.

• Применение в радиоэлектронной технике, где необходимы компактность, механическая фиксация и устойчивость к неблагоприятным климатическим условиям.

При подборе ответной части необходимо обеспечить совпадение серии, размера корпуса, схемы расположения контактов «4Г5» и требуемого исполнения. Также важно учитывать фактическую токовую нагрузку на каждый контакт, суммарную нагрузку, сечение подключаемого проводника, условия вибрации, температуру эксплуатации и отсутствие требований к герметизации соединения.
