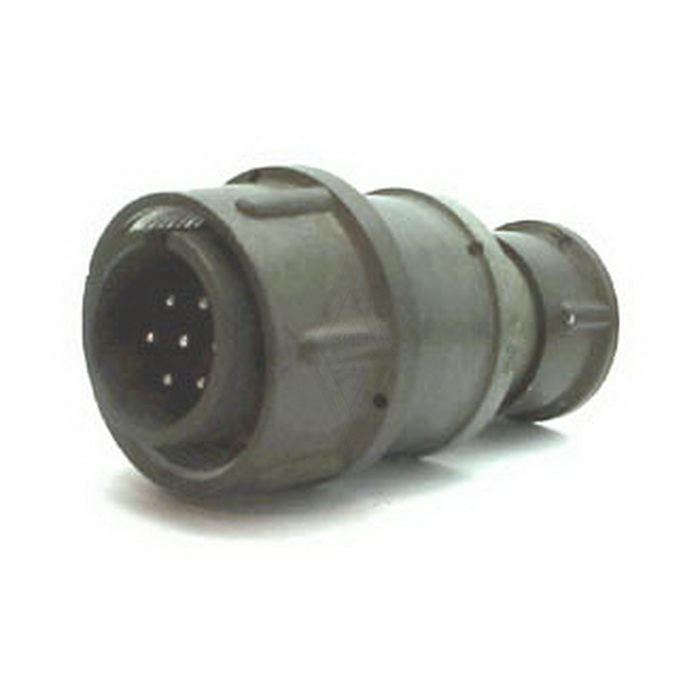

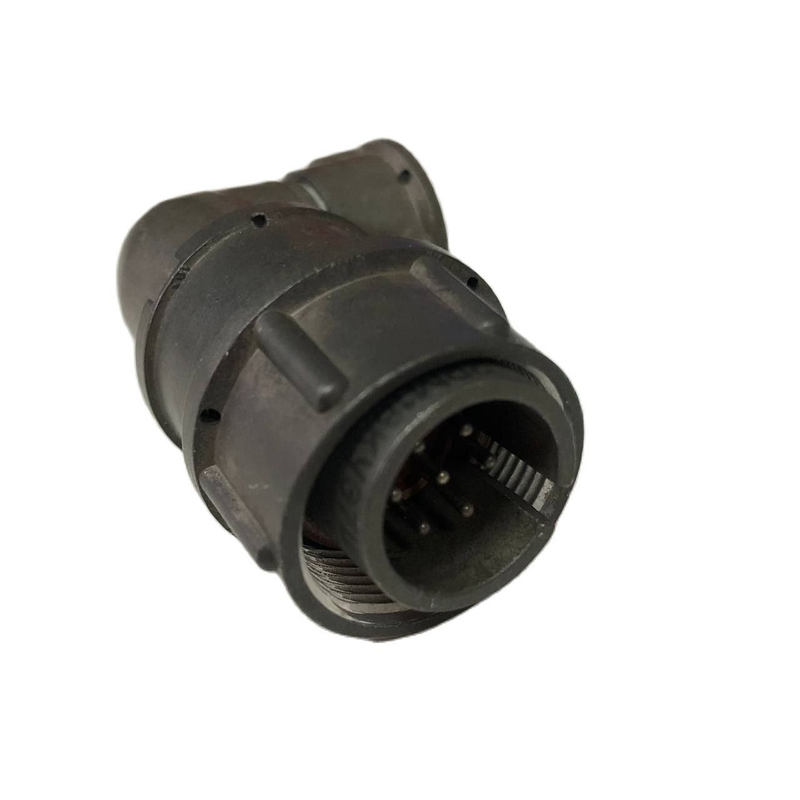

Назначение соединителя 2РМД18КПЭ7Ш1В1

Соединитель 2РМД18КПЭ7Ш1В1 относится к серии цилиндрических низкочастотных соединителей типа 2РМ и предназначен для электрического соединения и механического сочленения цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Изделие применяется там, где требуется надёжная коммутация при воздействии широкого диапазона температур и повышенных вибрационных нагрузок. Обозначение позиции построено по стандартной системе маркировки серии 2РМ, что позволяет однозначно установить исполнение корпуса, число контактов, тип части соединителя и вид покрытия контактных элементов.

Соединители этой группы состоят из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена в кабельном либо блочном исполнении. Сочленение частей производится резьбовым способом, а взаимная ориентация корпусов обеспечивается одношпоночной поляризацией, что исключает неправильную стыковку и повреждение контактов.

Расшифровка обозначения

Маркировка 2РМД18КПЭ7Ш1В1 читается по позициям, принятым для серии 2РМ:

• 2РМ — тип соединителя, цилиндрический низкочастотный.
• Д — исполнение корпуса (негерметичное).
• 18 — условный размер корпуса, 18 мм.
• К — кабельный вид корпуса.
• П — прямой вид патрубка.
• Э — вид гайки патрубка для экранированного кабеля.
• 7 — количество контактов, 7 штук.
• Ш — часть соединителя: вилка.
• 1 — конструктивное исполнение.
• В — покрытие контактов: серебро.
• 1 — исполнение по теплостойкости.

Таким образом, рассматриваемое изделие представляет собой кабельную вилку с прямым патрубком под экранированный кабель, семью контактами с серебряным покрытием и корпусом условного размера 18 мм.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие конструктивному исполнению серии 2РМ для данной позиции:

1. Тип соединителя — негерметичный.
2. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
3. Условный размер корпуса — 18 мм.
4. Вид корпуса — кабельный.
5. Вид патрубка — прямой.
6. Вид гайки патрубка — для экранированного кабеля.
7. Количество контактов — 7.
8. Часть соединителя — вилка.
9. Покрытие контактов — серебро.
10. Способ монтажа — объёмный, пайкой.
11. Сопротивление изоляции — не менее 1000 МОм.
12. Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
13. Минимальная наработка — 5000 часов.
14. Максимальное рабочее напряжение — до 560 В или до 700 В в зависимости от конкретного исполнения.
15. Токовая нагрузка на контакт — до 7 А.

Применение и условия эксплуатации

Соединитель 2РМД18КПЭ7Ш1В1 применяется в составе кабельных сборок и блоков радиоэлектронной аппаратуры, где требуется передача электрических сигналов и питания по семи независимым цепям. Исполнение под экранированный кабель позволяет сохранить целостность экрана и снизить уровень электромагнитных помех, что особенно важно при работе с чувствительными измерительными и приёмными трактами.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 предусматривает эксплуатацию в умеренных и холодных макроклиматических районах при размещении в помещениях, где колебания температуры и влажности существенно меньше, чем на открытом воздухе. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при частых сочленениях и расчленениях, а также при длительной работе в условиях повышенной влажности.

Монтаж соединителя выполняется объёмным способом с помощью пайки, что требует аккуратности при подготовке проводов и соблюдения температурного режима паяльных работ, чтобы не повредить изоляционные детали корпуса. Резьбовое сочленение с одношпоночной поляризацией гарантирует надёжную фиксацию вилки с ответной розеткой и исключает самоотвинчивание под воздействием вибрации.

Комплектация и совместимость

Соединитель поставляется как отдельная часть — вилка кабельная. Ответная часть, розетка соответствующего типоразмера, в комплект не входит и подбирается отдельно из той же серии с учётом числа контактов и вида корпуса. Совместимость обеспечивается единством присоединительных размеров и резьбы сочленения в пределах условного размера корпуса 18 мм.

Перед установкой следует убедиться в соответствии выбранной ответной части по количеству контактов, виду корпуса и типу поляризации, а также проверить целостность изоляционных элементов и чистоту контактных поверхностей. При соблюдении условий эксплуатации, указанных для климатического исполнения УХЛ2.1, изделие обеспечивает минимальную наработку не менее 5000 часов.
