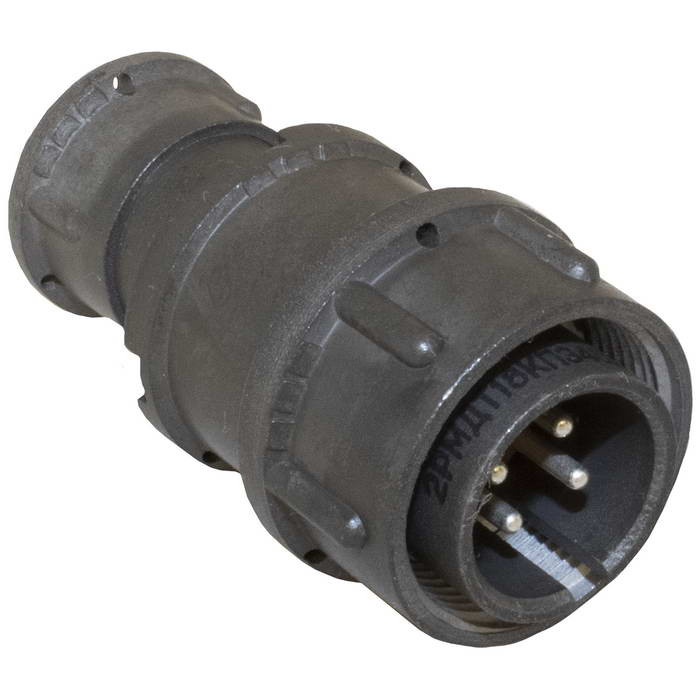

2РМД18КПЭ4ШВ1 Октябрь

Цена:

1150 ₽

Производитель: Октябрь

Технические характеристики

Судя по обозначению, вы имеете в виду цилиндрический электрический разъём серии 2РМДТ (или 2РМД) , модификации 2РМД18КПЭ4ШВ1 , выпускаемый заводом «Октябрь». Это стандартный всеклиматический негерметичный соединитель, применяемый в стационарной и бортовой радио‑ и электронной аппаратуре.

2РМД – серия цилиндрических разъёмов, уменьшенный типоразмер (по сравнению с 2РМ).
18 – условный размер корпуса (диаметр корпуса порядка нескольких десятков мм).
К – кабельная часть (розетка или вилка с кабельным патрубком).
ПЭ – модификация корпуса под экранированный кабель ; кожух с экранирующим элементом.
4 – количество контактов в разъёме.
Ш – тип замыкающей/поляризующей детали (одношпоночная поляризация корпусов).
В1 – вариант исполнения (конкретная конфигурация контактов, габаритов, крепежа и т.п.).

Такой соединитель предназначен для работы в цепях постоянного и переменного тока, в том числе на частотах до единиц мегагерц, в составе радиоэлектронной и корабельной аппаратуры.
Он рассчитан на эксплуатацию в широком диапазоне температур (обычно от примерно –60 °C до +100 °C ), имеет всеклиматическое исполнение и предназначен для работы в условиях повышенной вибрации и ударных нагрузок.

Количество контактов – 4, с раздельными гнёздами/штырями для подключения проводов.
Рабочее напряжение – до порядка 560 В постоянного или переменного тока , иногда до 700 В в зависимости от модификации.
Максимальная токовая нагрузка на один контакт – обычно до 15 А , суммарная нагрузка на весь разъём порядка 50–60 А.
Сопротивление контакта – не более нескольких миллиом (порядка 2,5–5 мОм), что обеспечивает малые потери и нагрев.
Сопротивление изоляции – не менее 1000–5000 МОм; электрическая прочность изоляции может быть порядка 1,5–2 кВ.

Разъём выполнен как кабельный соединитель с корпусом под экранированный кабель (ПЭ) , с металлическим кожухом и резьбовой гайкой для плотного сочленения и удержания кабеля.
Контакты обычно имеют серебряное покрытие (ПЗ), что снижает переходное сопротивление и повышает надёжность при многократных соединениях‑разъединениях.

Если уточните, что именно интересует (вилка/розетка, сечение провода, габариты, взаимозаменяемость), можно расписать более детально по этому конкретному варианту.

Описание

Назначение соединителя 2РМД18КПЭ4ШВ1

2РМД18КПЭ4ШВ1 производства завода «Октябрь» — цилиндрический электрический разъём серии 2РМД (уменьшенный типоразмер по сравнению с серией 2РМ). Изделие относится к кабельным соединителям всеклиматического негерметичного исполнения и предназначено для коммутации электрических цепей постоянного и переменного тока в составе стационарной и бортовой радиоэлектронной аппаратуры, а также корабельных электротехнических систем.

Разъём применяется там, где требуется компактное сочленение кабеля с блоком или прибором при повышенных вибрационных и ударных нагрузках, в условиях широкого диапазона температур и изменяющейся влажности. Модификация ПЭ предусматривает корпус под экранированный кабель, что важно для цепей, чувствительных к электромагнитным помехам.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМД18КПЭ4ШВ1 построено по стандартной схеме серии и содержит следующие сведения:

2РМД — серия цилиндрических разъёмов уменьшенного типоразмера;
18 — условный размер корпуса (диаметр корпуса порядка нескольких десятков миллиметров);
К — кабельная часть с кабельным патрубком;
ПЭ — модификация корпуса под экранированный кабель, кожух с экранирующим элементом;
4 — количество контактов в разъёме;
Ш — тип поляризующей детали, одношпоночная поляризация корпусов;
В1 — вариант исполнения с конкретной конфигурацией контактов, габаритов и крепежа.

Конструктивно разъём выполнен с металлическим кожухом и резьбовой гайкой, обеспечивающей плотное сочленение и удержание кабеля. Контакты, как правило, имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность при многократных соединениях и разъединениях.

Технические характеристики

Приведённые ниже параметры соответствуют типовым значениям для данной серии и модификации. Точные данные по конкретному исполнению уточняются по документации производителя.

Количество контактов — 4, с раздельными гнёздами и штырями для подключения проводов;
Рабочее напряжение — до порядка 560 В постоянного или переменного тока, в отдельных модификациях до 700 В;
Максимальная токовая нагрузка на один контакт — обычно до 15 А, суммарная нагрузка на весь разъём порядка 50–60 А;
Сопротивление контакта — не более нескольких миллиом, порядка 2,5–5 мОм;
Сопротивление изоляции — не менее 1000–5000 МОм;
Электрическая прочность изоляции — порядка 1,5–2 кВ;
Диапазон рабочих температур — обычно от примерно минус 60 °C до плюс 100 °C.

Применение и условия эксплуатации

Соединитель рассчитан на эксплуатацию в условиях повышенной вибрации и ударных нагрузок, имеет всеклиматическое исполнение и подходит для работы в цепях с частотами до единиц мегагерц. Типовые области применения — бортовые и стационарные радиоэлектронные комплексы, корабельная аппаратура, системы управления и связи, где требуется надёжное экранированное соединение кабельных линий.

Для правильного подбора необходимо учитывать тип ответной части (вилка или розетка), сечение подключаемых проводов, габаритные размеры и взаимозаменяемость с аналогичными изделиями серии. Эти параметры уточняются по эксплуатационной документации на конкретное исполнение 2РМД18КПЭ4ШВ1.
