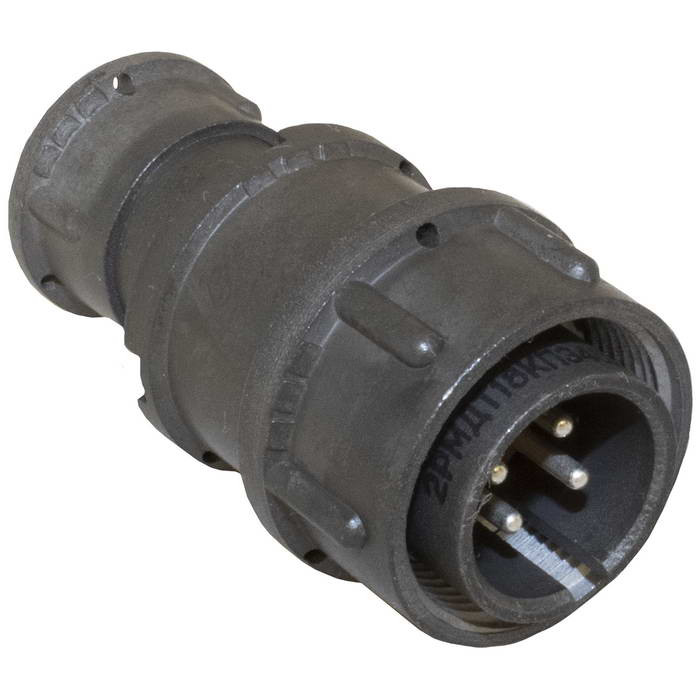

2РМД18КПЭ4ШВ1 Элекон

Цена:

1200 ₽

Производитель: Элекон

Технические характеристики

Соединитель 2РМД18КПЭ4ШВ1 производства «Элекон» относится к серии советских/российских цилиндрических низкочастотных разъёмов типа 2РМ и 2РМД. Ниже — его основные технические и конструктивные особенности на русском языке.

Это негерметичный цилиндрический низкочастотный соединитель , предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до примерно 1–3 МГц при напряжении до 700 В.
Часть серии 2РМДТ/2РМД, применяется в радиоэлектронной аппаратуре, промышленных устройствах, измерительных приборах и других системах для соединения кабелей и блоков между собой.

Ориентировочно по структуре маркировки типовых 2РМ/2РМД‑разъёмов:

2РМД — модификация цилиндрического низкочастотного соединителя, модификация 2РМ с улучшенными параметрами (например, повышенной надёжностью соединения).
18 — условный размер корпуса (диаметр габарита корпуса).
К — кабельный корпус (монтаж на кабель).
П — прямой патрубок (направление кабеля наружу без изгиба).
Э — гайка патрубка для экранированного кабеля (поддержка экрана кабеля).
4 — количество контактов (4 сигнальных контакта).
Ш — вилка (часть, вставляемая в розетку).
В1 — покрытие контактов серебром и теплостойкость до примерно 100 °C.

Рабочее напряжение — до порядка 700 В постоянного или переменного тока.
Количество контактов — 4, с возможностью передачи силовых и/или сигналов в зависимости от нагрузки.
Тип соединения — механическое резьбовое (гайка на корпусе), обеспечивающее надёжное фиксированное соединение.
Температурный диапазон эксплуатации — примерно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению для внутреннего и наружного монтажа.

Корпус — металлический, с резьбовым соединением для исключения самопроизвольного разъединения. Контакты помещены в диэлектрический изолятор, обеспечивающий электрическую развязку между контактами.
Кабель с экраном подключается через патрубок с гайкой «Э», что позволяет использовать экранированный кабель для защиты от помех и обеспечения электромагнитной совместимости.

Описание

Назначение соединителя 2РМД18КПЭ4ШВ1

Соединитель 2РМД18КПЭ4ШВ1 производства «Элекон» относится к серии советских и российских цилиндрических низкочастотных разъёмов типа 2РМ и 2РМД. Это негерметичный цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до примерно 1–3 МГц при напряжении до 700 В.

Изделие применяется в радиоэлектронной аппаратуре, промышленных устройствах, измерительных приборах и других системах для соединения кабелей и блоков между собой. Разъём обеспечивает электрическое соединение цепей питания и сигналов в условиях внутреннего и наружного монтажа.

Расшифровка маркировки

Обозначение 2РМД18КПЭ4ШВ1 построено по структуре маркировки типовых разъёмов серии 2РМ и 2РМД. Каждый элемент несёт конкретную информацию о конструкции и параметрах изделия.

2РМД — модификация цилиндрического низкочастотного соединителя, модификация 2РМ с улучшенными параметрами, например с повышенной надёжностью соединения.
18 — условный размер корпуса, то есть диаметр габарита корпуса.
К — кабельный корпус, монтаж на кабель.
П — прямой патрубок, направление кабеля наружу без изгиба.
Э — гайка патрубка для экранированного кабеля, поддержка экрана кабеля.
4 — количество контактов, четыре сигнальных контакта.
Ш — вилка, то есть часть, вставляемая в розетку.
В1 — покрытие контактов серебром и теплостойкость до примерно 100 градусов Цельсия.

Конструктивные и технические особенности

Рабочее напряжение соединителя — до порядка 700 В постоянного или переменного тока. Количество контактов — четыре, с возможностью передачи силовых и сигнальных цепей в зависимости от нагрузки. Тип соединения — механическое резьбовое, гайка на корпусе, что обеспечивает надёжное фиксированное соединение.

Корпус изделия металлический, с резьбовым соединением для исключения самопроизвольного разъединения. Контакты помещены в диэлектрический изолятор, обеспечивающий электрическую развязку между контактами. Кабель с экраном подключается через патрубок с гайкой «Э», что позволяет использовать экранированный кабель для защиты от помех и обеспечения электромагнитной совместимости.

Условия эксплуатации

Температурный диапазон эксплуатации — примерно от минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению для внутреннего и наружного монтажа. Сочетание металлического корпуса, резьбовой фиксации и серебряного покрытия контактов обеспечивает стабильную работу разъёма в составе ответственных электрических соединений.

Применение

Соединитель 2РМД18КПЭ4ШВ1 применяется в качестве вилки кабельного монтажа для подключения экранированных кабелей к блокам аппаратуры. Типовые области использования включают радиоэлектронную аппаратуру, промышленные устройства, измерительные приборы и другие системы, где требуется надёжное разъёмное соединение цепей постоянного и переменного тока с частотой до примерно 1–3 МГц.
