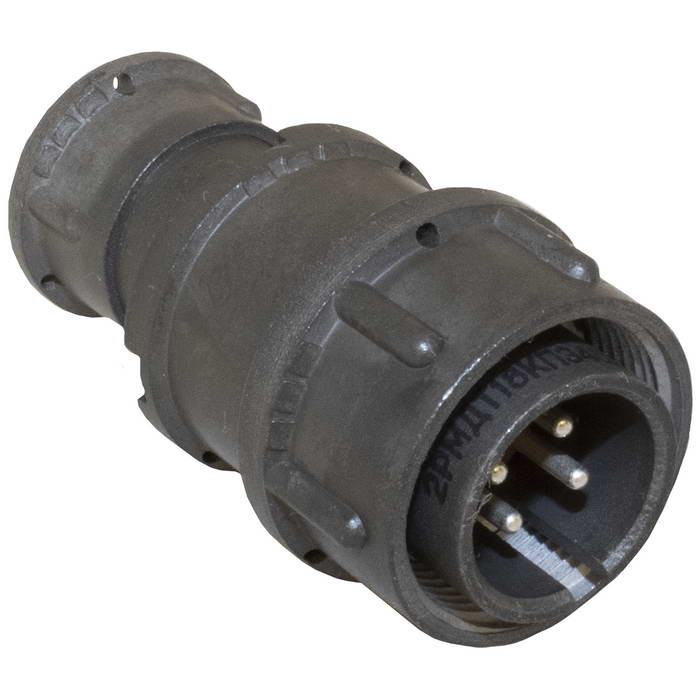

2РМД18КПЭ4ШВ1

Цена:

1150 ₽

Технические характеристики

2РМД18КПЭ4ШВ1

2РМД18КПЭ4ШВ1 — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМД, предназначенная для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМД — тип соединителя, 18 — условный размер корпуса (посадочный диаметр 18 мм), К — кабельный корпус, П — прямой патрубок, Э — извлекаемые контакты диаметром 1,5 мм, 4 — количество контактов, Ш — гайка для экранированного кабеля, 5 — категория контактов, В — всеклиматическое исполнение, 1 — теплостойкость до +100 °C.

Основные характеристики

Соединитель негерметичный, тропикоустойчивый, с резьбовой фиксацией сочленения и покрытием контактов серебром или золотом. Максимальное рабочее напряжение — до 700 В, ток на контакт — до 15 А (общий до 50 А), частота — до 3 МГц, сопротивление изоляции — не менее 1000–5000 МОм.

Рабочая температура — от -60 до +100 °C (смена до +150 °C), вибрация до 1000 м/с², ресурс — 500–1000 сочленений-расчленений, наработка не менее 5000 часов, срок хранения — 15–25 лет.

Применение

Используется для соединения длинных электрических цепей в различных климатических условиях, включая повышенную влажность (до 98% при +40 °C) и пониженное давление (до 10⁻⁵ Па). Монтаж — пайка или обжимка, контакты извлекаемые.

Описание

Назначение соединителя

2РМД18КПЭ4ШВ1 — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМД. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется там, где требуется стабильная передача сигнала и питания в составе кабельных сборок, а также при необходимости частого сочленения и расчленения ответных частей.

Расшифровка обозначения

Маркировка 2РМД18КПЭ4ШВ1 построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия.

2РМД — тип соединителя;
18 — условный размер корпуса, посадочный диаметр 18 мм;
К — кабельный корпус;
П — прямой патрубок;
Э — извлекаемые контакты диаметром 1,5 мм;
4 — количество контактов;
Ш — гайка для экранированного кабеля;
5 — категория контактов;
В — всеклиматическое исполнение;
1 — теплостойкость до +100 °C.

Подтверждённые особенности и характеристики

Соединитель выполнен негерметичным и относится к тропикоустойчивому исполнению. Фиксация сочленения осуществляется резьбовым способом, что обеспечивает надёжное удержание ответных частей при механических нагрузках. Контакты имеют покрытие серебром или золотом.

Основные электрические параметры соединителя:

максимальное рабочее напряжение — до 700 В;
ток на один контакт — до 15 А, общий ток — до 50 А;
частота — до 3 МГц;
сопротивление изоляции — не менее 1000–5000 МОм.

Условия эксплуатации и ресурс изделия:

рабочая температура — от минус 60 до плюс 100 °C, допускается смена до плюс 150 °C;
вибрация — до 1000 м/с²;
ресурс — от 500 до 1000 сочленений-расчленений;
наработка — не менее 5000 часов;
срок хранения — от 15 до 25 лет.

Применение и монтаж

Соединитель используется для соединения длинных электрических цепей в различных климатических условиях. Изделие сохраняет работоспособность при повышенной влажности до 98 % при температуре плюс 40 °C и при пониженном давлении до 10 в степени минус 5 Па. Такие свойства делают его пригодным для аппаратуры, эксплуатируемой в сложных условиях окружающей среды.

Монтаж выполняется пайкой или обжимкой. Контакты извлекаемые, что упрощает сборку кабельных сборок, замену отдельных контактов и обслуживание соединителя. Гайка для экранированного кабеля обеспечивает возможность подключения экранированных проводов и защиты цепи от помех.

Комплектация и совместимость

Соединитель 2РМД18КПЭ4ШВ1 рассчитан на сочленение с ответными частями серии 2РМД соответствующего типоразмера корпуса 18 мм. Изделие имеет артикул 1569 и относится к категории 2РМД18. Сведения о производителе, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому не приводятся.
