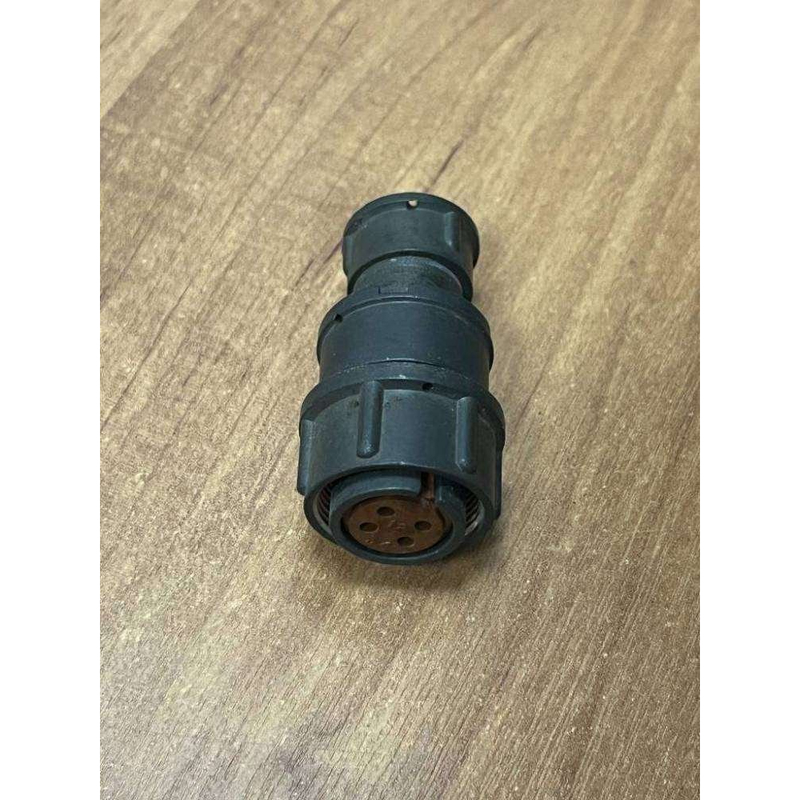

2РМД18КПЭ4ГВ1 «5» Исеть

Цена:

1100 ₽

Производитель: Исеть

Технические характеристики

2РМД18КПЭ4Г5В1 (фактически правильное обозначение близко к 2РМД18КПЭ4Г5В1, «Исеть» «5» — это, как правило, серия/бренд) — это кабельный цилиндрический низкочастотный электрический разъём, который используется для соединения длинных электрических цепей в радио‑ и электронной аппаратуре общего назначения.

2РМД — тип соединителя (низкочастотный цилиндрический, негерметичный, взаимозаменяемый по ГОСТ/ТУ).
18 — типоразмер корпуса, определяет габариты и число контактов в ряду.
К — кабельная часть (кабельный корпус, монтируется на кабель).
П — прямой патрубок (выход кабеля по оси корпуса).
Э — экранированный кабель (разъём предназначен для применения с экранированным кабелем).
4 — число контактов (обычно 4 штыря/гнезда).
Г5 — вариант исполнения (позиция, конструкция, иногда схема подключения).
В1 — исполнение по климату и покрытию: всеклиматическое исполнение, серебряное покрытие контактов, рабочая температура до +100 °C.

Разъём рассчитан на использование в цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Максимальное рабочее напряжение — до 560 В (амплитудное значение, иногда указывают до 700 В в зависимости от модификации).
Максимальная токовая нагрузка на один контакт — до 15 А, суммарно на весь разъём — до порядка 50 А (для аналогичных модификаций 2РМД/2РМДТ).
Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Разъём относится к всеклиматическому исполнению, рассчитан на работу в широком температурном диапазоне примерно от −60 °C до +100 °C.

Выдерживает воздействие вибрации с частотой от 1 до 5000 Гц и ускорения до около 490 м/с².
Стойкость к механическим ударам: одиночные удары с ускорением до примерно 5000 м/с² и многократные удары до 1000 м/с².

Корпус и изолятор защищают контакты и места подключения проводников от пыли и загрязнений, контакт извлекаемый, монтаж выполняется обжимкой на провода.
Разъём применяется в радиоэлектронной аппаратуре, промышленном оборудовании, системах автоматики и КИП, где требуются надёжные низкочастотные соединения с экранированным кабелем.

Описание

Назначение разъёма 2РМД18КПЭ4ГВ1

Разъём 2РМД18КПЭ4ГВ1 производства «Исеть» относится к классу кабельных цилиндрических низкочастотных электрических соединителей. Его основное назначение — обеспечение надёжного электрического соединения длинных цепей в радиоэлектронной аппаратуре, промышленном оборудовании, системах автоматики и контрольно-измерительных приборах. Конструкция разъёма рассчитана на эксплуатацию с экранированным кабелем, что делает его применимым там, где требуется защита передаваемого сигнала от внешних электромагнитных помех.

Модификация предназначена для работы в цепях постоянного и переменного тока с частотой до примерно 3 МГц. Такие параметры характерны для низкочастотных трактов передачи сигнала и цепей питания. Разъём не является герметичным, однако корпус и изолятор защищают контакты и места подключения проводников от пыли и загрязнений.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМД18КПЭ4ГВ1 построено по стандартной схеме и несёт информацию о типе, типоразмере и исполнении изделия. Ниже приведена расшифровка составных частей маркировки.

2РМД — тип соединителя: низкочастотный цилиндрический, негерметичный, взаимозаменяемый по ГОСТ и техническим условиям.
18 — типоразмер корпуса, определяющий габаритные размеры и число контактов в ряду.
К — кабельная часть: корпус монтируется непосредственно на кабель.
П — прямой патрубок, то есть выход кабеля осуществляется по оси корпуса.
Э — исполнение для применения с экранированным кабелем.
4 — число контактов (четыре штыря или гнезда).
Г5 — вариант исполнения, определяющий позицию, конструкцию или схему подключения.
В1 — всеклиматическое исполнение с серебряным покрытием контактов, рабочая температура до плюс 100 градусов Цельсия.

Таким образом, в одном изделии сочетаются кабельный монтаж, экранированное исполнение и четыре контактные группы. Монтаж выполняется обжимкой на провода, контакт является извлекаемым, что упрощает сборку и обслуживание жгута.

Технические характеристики

Приведённые ниже параметры подтверждены для данного типа соединителей и определяют области его допустимого применения.

Максимальное рабочее напряжение — до 560 вольт (амплитудное значение); для отдельных модификаций указывается до 700 вольт.
Максимальная токовая нагрузка на один контакт — до 15 ампер.
Суммарная токовая нагрузка на весь разъём — порядка 50 ампер для аналогичных модификаций серии 2РМД и 2РМДТ.
Сопротивление контакта — не более 2,5 миллиома.
Сопротивление изоляции — не менее 5000 мегаом.
Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия.
Вибрационные нагрузки — частотой от 1 до 5000 герц при ускорении до примерно 490 метров на секунду в квадрате.
Стойкость к одиночным ударам — с ускорением до примерно 5000 метров на секунду в квадрате.
Стойкость к многократным ударам — с ускорением до 1000 метров на секунду в квадрате.

Применение и приёмочные данные

Разъём востребован в радиоэлектронной аппаратуре, промышленном оборудовании, системах автоматики и контрольно-измерительных приборах, где необходимы надёжные низкочастотные соединения с экранированным кабелем. Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать изделие в условиях повышенной влажности, перепадов температур и механических воздействий.

Поставка изделия осуществляется с приёмкой «5», что подтверждает соответствие установленным требованиям качества и пригодность для применения в ответственных электротехнических и радиотехнических системах. Извлекаемая конструкция контакта и обжимной монтаж обеспечивают удобство при сборке кабельных сборок и последующем ремонте.
