Назначение разъёма 2РМД18КПЭ4ГВ1

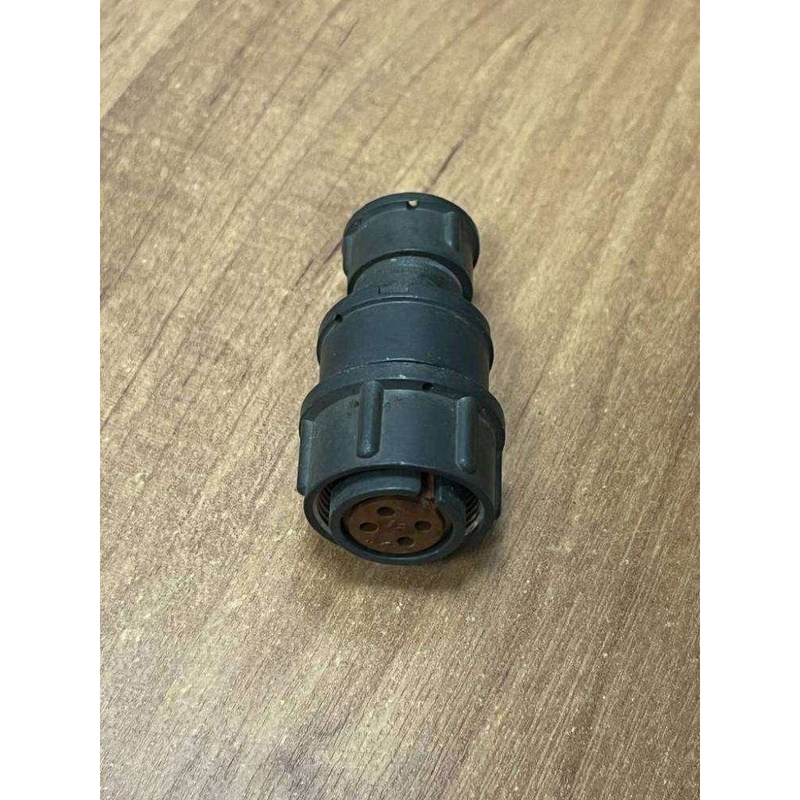

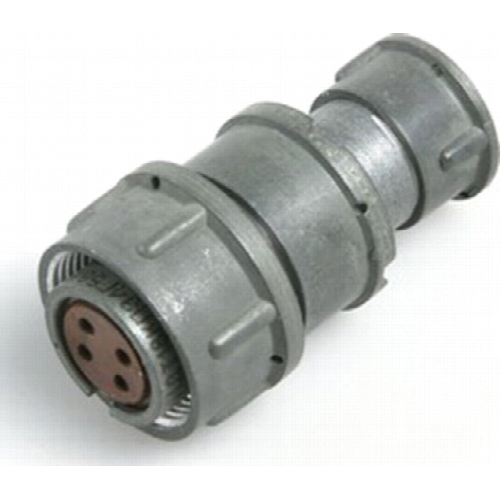

2РМД18КПЭ4ГВ1 Элекон «5» — это цилиндрический низкочастотный разъём производства завода Элекон, предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре общего назначения. Изделие применяется как приборно-кабельный соединитель во внутренних цепях промышленной электроники и в составе кабельных сборок.

Разъём относится к серии 2РМД с условным размером корпуса 18 и кабельным прямым патрубком, что определяет способ подключения и область использования. Монтаж выполняется путём пайки, что делает изделие пригодным для стационарной аппаратуры, где важны надёжность и стабильность контактного соединения.

Подтверждённые особенности и технические характеристики

Конструкция разъёма включает 4 контакта диаметром 1,5 мм, что обозначено индексом «5». Контакты имеют покрытие серебром, что обеспечивает низкое переходное сопротивление и стабильность работы в низкочастотных цепях. Разъём выполнен в негерметичном всеклиматическом исполнении и является тропикоустойчивым.

• Условный размер корпуса: 18
• Тип патрубка: кабельный прямой
• Количество и диаметр контактов: 4 контакта диаметром 1,5 мм
• Покрытие контактов: серебро
• Исполнение: всеклиматическое, негерметичное, тропикоустойчивое
• Частота переменного тока: до 3 МГц
• Максимальная токовая нагрузка на контакт: до 7 А
• Рабочее напряжение: до 560 В
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия
• Сопротивление контакта: не более 2,5 мОм
• Ресурс: не менее 500 сочленений-расчленений
• Устойчивость к вибрациям: до 5000 Гц
• Устойчивость к повышенной влажности: до 98 процентов при плюс 25 градусах Цельсия

Применение и условия эксплуатации

Разъём используется во внутренних цепях аппаратуры, где требуется устойчивость к вибрациям и повышенной влажности. Всеклиматическое исполнение и тропикоустойчивость позволяют применять изделие в широком диапазоне климатических условий без потери рабочих свойств.

Монтаж путём пайки и кабельный прямой патрубок делают разъём удобным для подключения экранированных и неэкранированных кабелей в промышленных электронных устройствах. Сочетание четырёх силовых контактов диаметром 1,5 мм и допустимого тока до 7 А на контакт позволяет использовать изделие для передачи питания и сигналов управления в составе аппаратуры общего назначения.

Поставляется под приёмку «5». Артикул товара — 1563. Производитель — Элекон. Перед применением необходимо учитывать негерметичность конструкции: разъём не предназначен для работы в условиях прямого воздействия воды или агрессивных сред под давлением.
