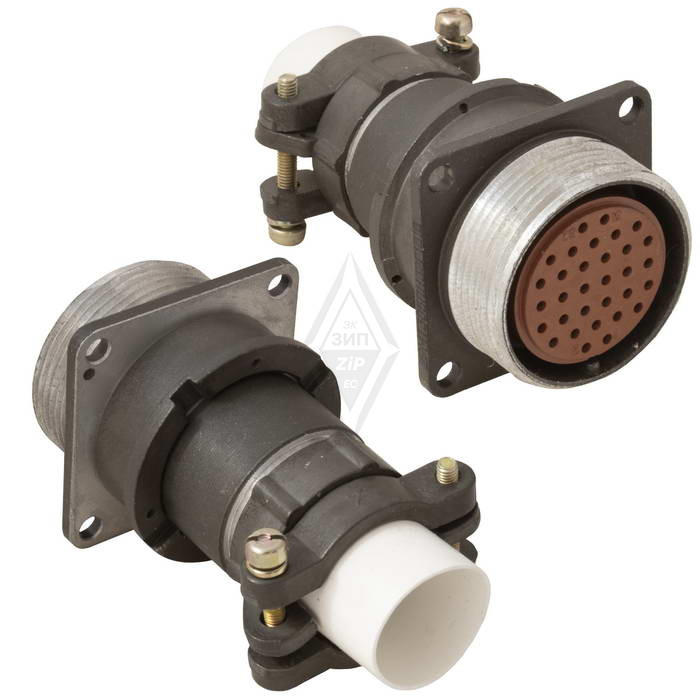

Назначение соединителя 2РМД18КПЭ4ГВ1 «5»

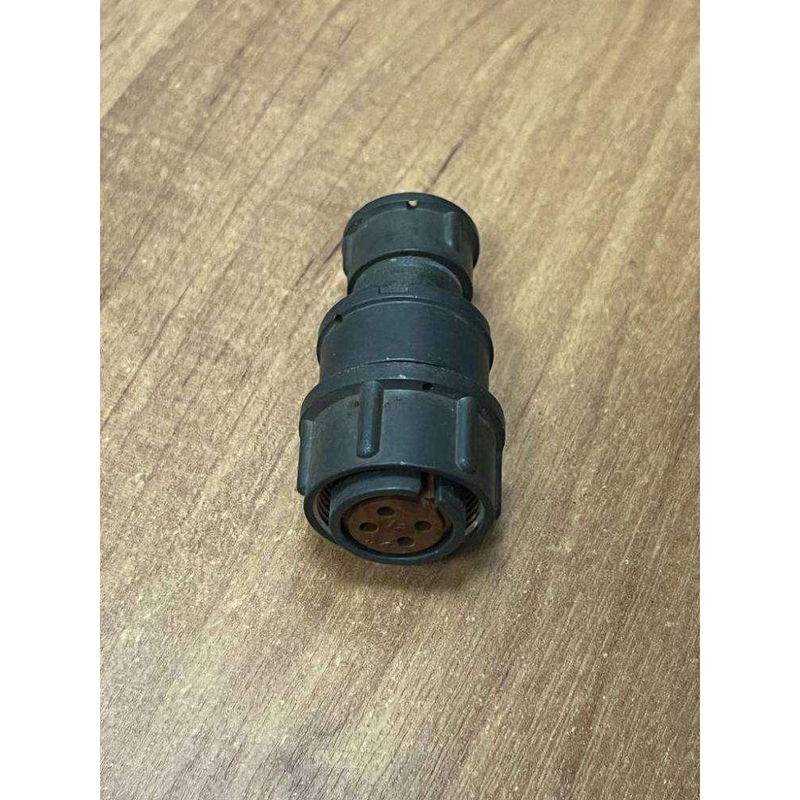

2РМД18КПЭ4ГВ1 «5» — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РМД. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, в том числе в условиях повышенной влажности, вибрации и экстремальных температур.

Данное исполнение поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к продукции с повышенным уровнем контроля качества.

Конструкция и маркировка

Соединитель состоит из розетки и вилки, которые могут быть блочными или кабельными. Тип исполнения — негерметичный. Корпус экранированный, соединение резьбовое, поляризация однополая. Покрытие контактов — серебро или золото. Монтаж выполняется пайкой или обжимкой.

Условное обозначение расшифровывается следующим образом:

• 2РМД — тип соединителя;
• 18 — размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — экранированное исполнение;
• 4 — число контактов;
• Г — гайка для кабеля;
• В — всеклиматическое исполнение;
• 1 — модификация.

Таким образом, маркировка 2РМД18КПЭ4ГВ1 «5» полностью отражает конструктивные особенности и область применения изделия, а индекс «5» указывает на приёмку.

Технические характеристики

Основные параметры соединителя определяют его применение в ответственных узлах радиоэлектронной аппаратуры. Ключевые значения приведены ниже:

• максимальное напряжение — от 560 до 700 В;
• ток на контакт — до 15 А в зависимости от типоразмера;
• сопротивление изоляции — не менее 5000 МОм;
• устойчивость к вибрации — до 1000 м/с² (100 g) в диапазоне 1–5000 Гц;
• наработка — не менее 1000 часов;
• ресурс сочленений-расчленений — до 500 циклов.

Рабочий диапазон температур составляет от минус 60 до плюс 100 °C, что позволяет эксплуатировать розетку в жёстких климатических условиях.

Применение и особенности эксплуатации

2РМД18КПЭ4ГВ1 «5» востребована в составе блоков и узлов радиоэлектронной аппаратуры, где требуется надёжное электрическое соединение при воздействии вибрации, влаги и перепадов температур. Экранированный корпус обеспечивает защиту от электромагнитных помех, а резьбовое соединение — механическую прочность и стабильность контакта.

Всеклиматическое исполнение «В» и приёмка «5» делают изделие пригодным для применения в аппаратуре специального назначения. Монтаж пайкой или обжимкой позволяет выбирать способ подключения в зависимости от требований к сборке. Однополая поляризация исключает неправильное сочленение, что повышает надёжность эксплуатации.

Артикул изделия — 1564. Изделие относится к категории 2РМД18. Указанные характеристики подтверждаются конструктивными особенностями серии и областью применения низкочастотных цилиндрических соединителей.
