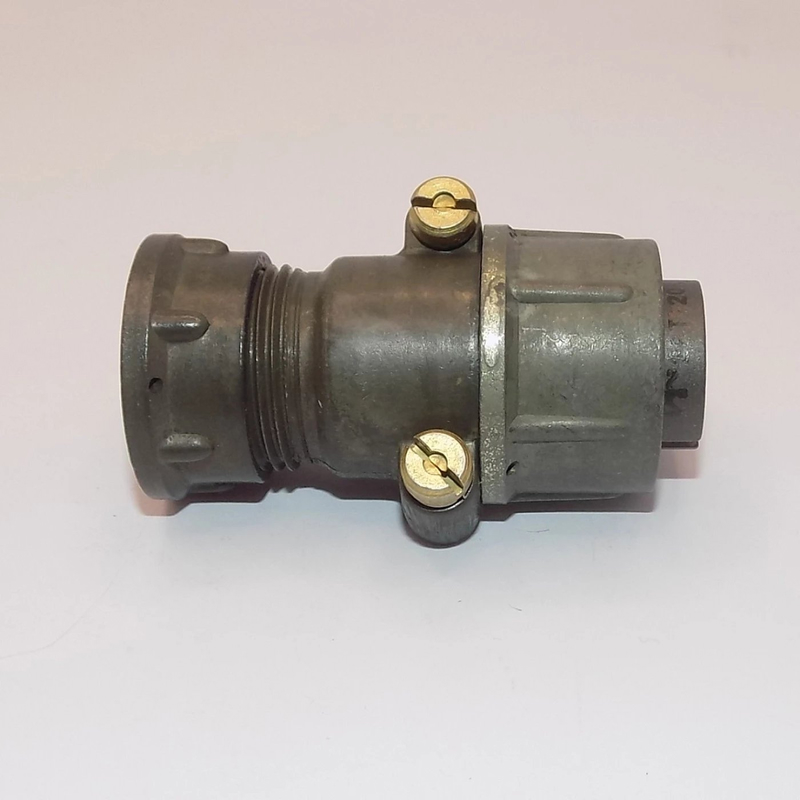

2РМД18КПЭ4ГА1 «5»

Цена:

2600 ₽

Технические характеристики

2РМД18КПЭ4ГА1 «5» — это цилиндрический низкочастотный электрический разъём негерметичного типа, рассчитанный на внутренний объёмный монтаж и применяемый в электрических цепях постоянного и переменного тока. По маркировке «5» подразумевается приёмка, регламентированная техническими условиями ГЕ0.364.126 ТУ.

Тип: цилиндрический низкочастотный разъём, негерметичный, с резьбовой фиксацией корпуса.
Размер корпуса: условный размер 18 (диаметр посадочной части корпуса порядка 18 мм).
Количество контактов: 4, с хвостовиками под присоединение проводов сечением до примерно 1 мм².

Максимальное рабочее напряжение: до 560 В (в зависимости от условий может указываться предел ближе к 700 В).
Токовая нагрузка: порядка 15 А на один контакт и около 50 А суммарно на весь разъём (конкретные значения зависят от ряда и условий эксплуатации).
Сопротивление контактов: не более 2,5 мОм; сопротивление изоляции — не менее 5000 МОм.

Климатическое исполнение: умеренный и холодный климат по ГОСТ 15150‑69 (УХЛ2.1), допустимый диапазон рабочих температур примерно от −60 до +100 °C.
Выдерживает интенсивные вибрации (диапазон частот от 1 до 5000 Гц, ускорения до сотен м/с²), а также ударные нагрузки и линейные ускорения до тысяч м/с².

Исполняется как розетка кабельного типа, с металлическим корпусом и контактами, обычно с золотым покрытием в варианте «А».
Предназначен для многократного сочленения–расчленения, имеет нормированное число циклов соединения (порядка 500 и более) и срок сохраняемости до 15 лет.

Описание

Назначение разъёма 2РМД18КПЭ4ГА1 «5»

Разъём 2РМД18КПЭ4ГА1 «5» представляет собой цилиндрический низкочастотный электрический соединитель негерметичного типа, предназначенный для внутреннего объёмного монтажа. Изделие применяется в электрических цепях постоянного и переменного тока и служит для многократного сочленения и расчленения электрических соединений.

Маркировка «5» обозначает приёмку, регламентированную техническими условиями ГЕ0.364.126 ТУ. Это подтверждает, что изделие прошло соответствующий контроль качества и допущено к применению в установленном порядке.

Конструктивные особенности

Корпус и присоединительные размеры

Разъём имеет цилиндрический корпус с резьбовой фиксацией и условный размер 18. Диаметр посадочной части корпуса составляет порядка 18 мм. Исполнение — розетка кабельного типа с металлическим корпусом.

Контактная система

Изделие оснащено четырьмя контактами с хвостовиками под присоединение проводов сечением до примерно 1 мм². В варианте «А» контакты, как правило, имеют золотое покрытие, что повышает надёжность электрического соединения.

Электрические параметры

Максимальное рабочее напряжение — до 560 В, в зависимости от условий эксплуатации может указываться предел ближе к 700 В.
Токовая нагрузка — порядка 15 А на один контакт и около 50 А суммарно на весь разъём; конкретные значения зависят от ряда и условий эксплуатации.
Сопротивление контактов — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.

Климатическое исполнение и устойчивость к нагрузкам

Разъём рассчитан на умеренный и холодный климат в соответствии с ГОСТ 15150‑69 (исполнение УХЛ2.1). Допустимый диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия.

Изделие выдерживает интенсивные вибрации в диапазоне частот от 1 до 5000 Гц с ускорениями до сотен метров на секунду в квадрате, а также ударные нагрузки и линейные ускорения до тысяч метров на секунду в квадрате.

Ресурс и область применения

Разъём предназначен для многократного сочленения и расчленения. Нормированное число циклов соединения составляет порядка 500 и более, а срок сохраняемости достигает 15 лет. Это делает изделие пригодным для эксплуатации в составе оборудования, где требуется регулярное подключение и отключение кабельных линий.

Внутренний объёмный монтаж в приборах и устройствах.
Цепи постоянного и переменного тока.
Условия повышенной вибрации, ударных и линейных нагрузок.
Эксплуатация в умеренном и холодном климате.

Благодаря сочетанию металлического корпуса с резьбовой фиксацией, четырёх контактов с хвостовиками под провод сечением до 1 мм² и высоким показателям сопротивления контактов и изоляции, разъём 2РМД18КПЭ4ГА1 «5» обеспечивает стабильное электрическое соединение в жёстких условиях работы.
