Назначение разъёма 2РМД18К4ШВ1

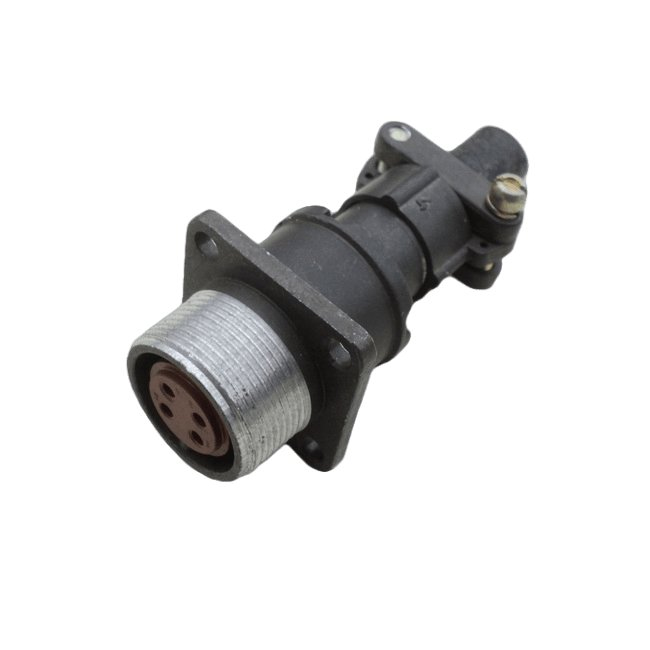

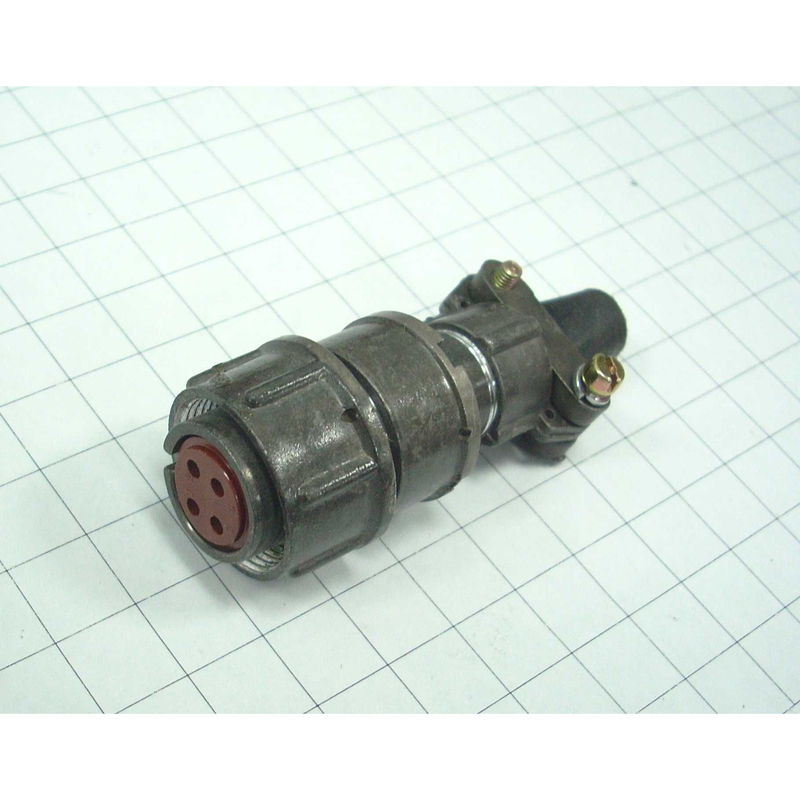

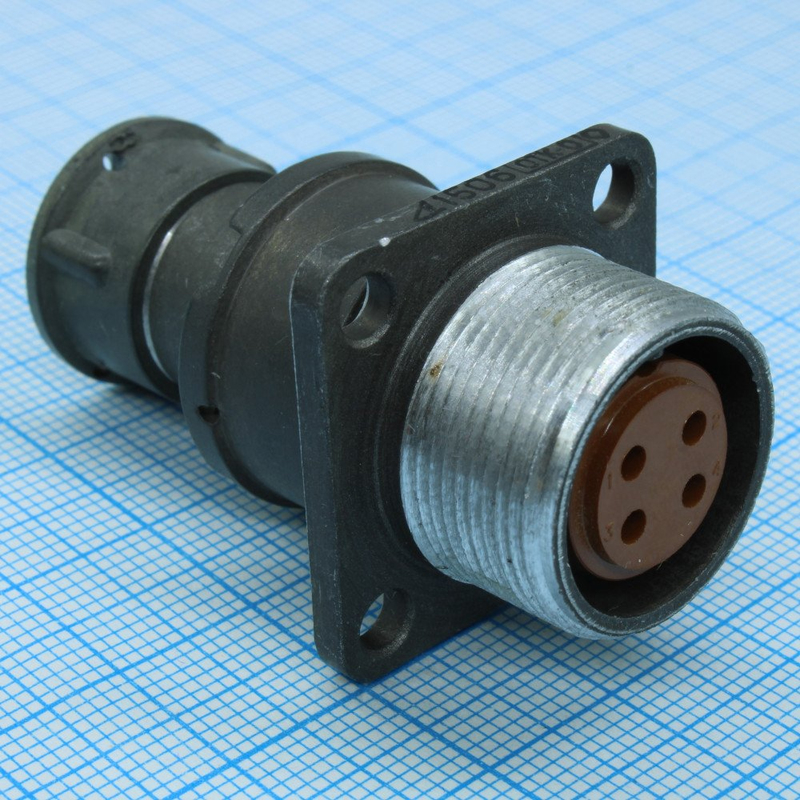

2РМД18К4ШВ1 от производителя Элекон «5» — это цилиндрический электрический соединитель серии 2РМД (или близкой серии 2РМДТ), предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие применяется для коммутации проводников внутри оборудования, где требуется стабильный контакт при воздействии вибрации, перепадов температур и других внешних факторов. Разъём рассчитан на эксплуатацию во всеклиматическом исполнении, что подтверждается маркировкой «5», обозначающей вид приёмки (ОТК).

Основное назначение данной модели — обеспечение электрического соединения в цепях с рабочим током на контакт до 36 ампер, напряжением до 700 вольт и частотой до 3 мегагерц. Такие параметры делают соединитель востребованным в силовых и сигнальных линиях промышленного и специального оборудования.

Подтверждённые особенности и технические характеристики

Конструкция разъёма 2РМД18К4ШВ1 включает четыре контакта, что отражено в обозначении «К4». Соединение корпусов выполнено резьбовым, поляризация — одношпоночная, что исключает неправильную стыковку ответных частей. Монтаж возможен объёмный или пайкой. Покрытие контактов — серебро, обозначенное буквой «Ш» в маркировке.

• Количество контактов: 4.
• Рабочий ток на контакт: до 36 ампер.
• Рабочее напряжение: до 700 вольт.
• Рабочая частота: до 3 мегагерц.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс соединений: до 500 циклов.
• Покрытие контактов: серебро.
• Вид приёмки: «5» (ОТК).

Разъём выпускается в неэкранированном и экранированном вариантах, не является герметичным. Исполнение — всеклиматическое, что допускает работу в различных климатических зонах. Тип исполнения — розетка (кабельная или приборная), что определяет способ установки в составе жгутов или на корпусе прибора.

Применение и совместимость

2РМД18К4ШВ1 применяется для внутреннего монтажа в электрических цепях оборудования, включая военную и промышленную технику. Соединитель подходит для кабельного или приборного монтажа с использованием прямых или угловых патрубков. Благодаря резьбовому соединению и одношпоночной поляризации обеспечивается механическая прочность и правильная ориентация при стыковке.

Разъём сочетается с вилками и розетками серии 2РМД и 2РМТ, однако не является взаимозаменяемым с другими схемами контактов. Это означает, что при подборе ответной части необходимо учитывать конкретную схему расположения контактов и тип корпуса. Модель не предназначена для герметичных соединений, поэтому её следует использовать в условиях, где не требуется полная защита от влаги и пыли.

Таким образом, 2РМД18К4ШВ1 Элекон «5» представляет собой надёжный цилиндрический соединитель с приёмкой ОТК, рассчитанный на высокие токовые нагрузки и широкий температурный диапазон, что делает его пригодным для ответственных применений в промышленности и специальной технике.
