Назначение соединителя 2РМД18К4ГВ1 «5»

2РМД18К4ГВ1 «5» — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМД. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, в том числе в условиях тропического климата. Артикул товара — 1532, категория — 2РМД18. Приёмка — «5», что подтверждает соответствие изделия установленным требованиям по данному виду приёмки.

Технические характеристики

Основные параметры соединителя определяются его конструктивным исполнением и маркировкой. Условный размер корпуса составляет 18 мм, количество контактов — 4, диаметр контактов — 1 мм. Ниже приведены подтверждённые характеристики изделия.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 50 А в зависимости от исполнения.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Частотный диапазон рабочих цепей — до 3 МГц.

Конструкция и исполнение

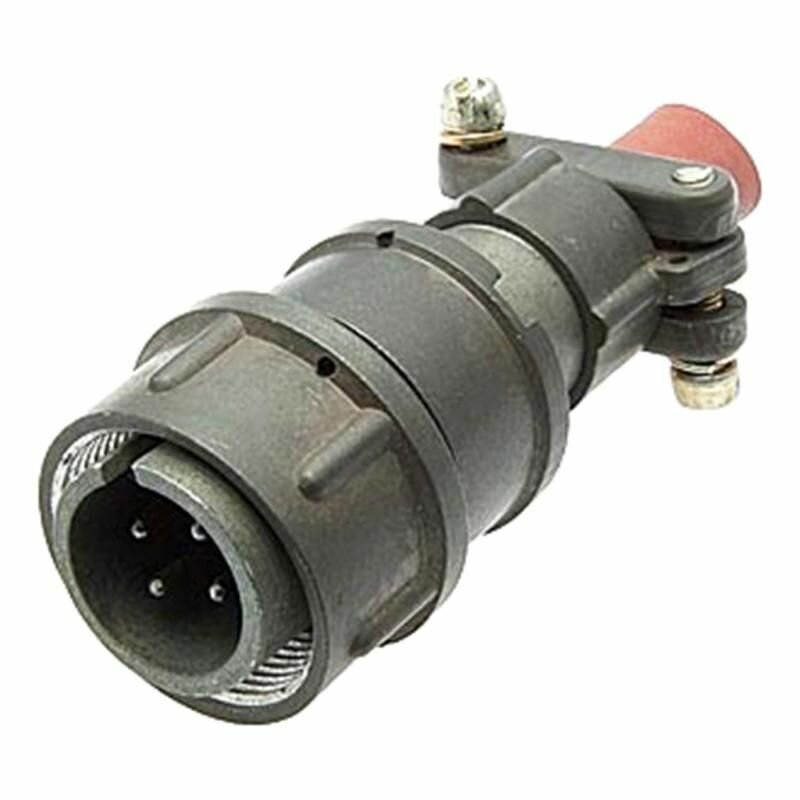

Соединитель состоит из розетки и вилки. В зависимости от способа монтажа они могут быть кабельными (обозначение К) или блочными (обозначение Б). Фиксация сочленения — резьбовая, что обеспечивает устойчивое механическое соединение частей. Монтаж выполняется объёмным способом или пайкой.

Маркировка 2РМД18К4ГВ1 отражает совокупность конструктивных признаков. Исполнение включает патрубок — прямой (П) или угловой (У), экранирование (Г), золотое покрытие контактов (ГВ) и теплостойкость категории 1 с верхним пределом до плюс 100 градусов Цельсия. Сочетание этих признаков определяет область применения и условия эксплуатации конкретного изделия.

Область применения и условия эксплуатации

Соединитель 2РМД18К4ГВ1 «5» используется в радиоэлектронной аппаратуре общего и специального назначения. Изделие рассчитано на работу в составе узлов и блоков, где требуется коммутация цепей с указанными электрическими параметрами. Негерметичное исполнение предполагает эксплуатацию в условиях, не требующих полной герметизации корпуса.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия и тропикоустойчивому исполнению соединитель пригоден для применения в различных климатических зонах. Значительный срок сохраняемости — 25 лет — и минимальная наработка 5000 часов подтверждают длительный ресурс использования изделия при соблюдении установленных условий.

Наличие золотого покрытия контактов (ГВ) способствует стабильности электрического контакта в течение всего срока службы. Экранирование (Г) обеспечивает защиту от электромагнитных помех, что важно при работе в составе чувствительной радиоэлектронной аппаратуры. Приёмка «5» указывает на соответствие изделия требованиям, предъявляемым к данной категории продукции.
