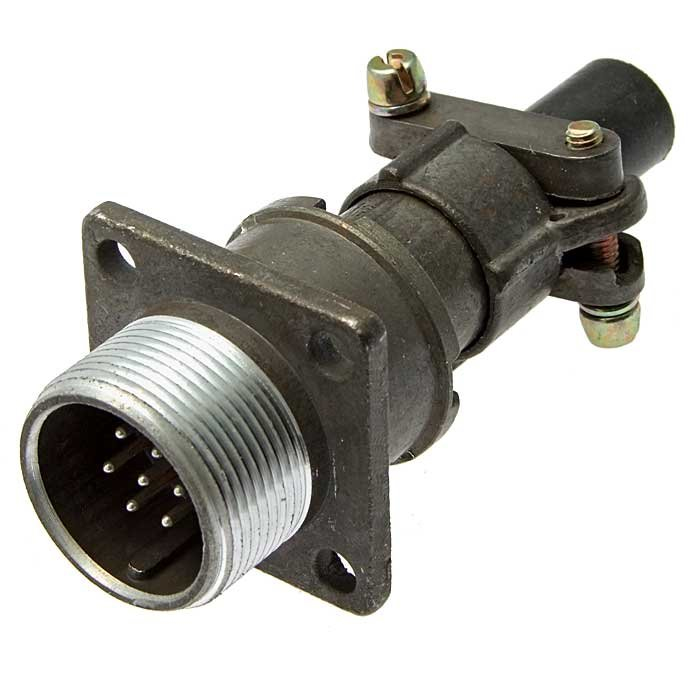

Назначение разъема 2РМД18БПН7Г1В1

Разъем 2РМД18БПН7Г1В1 — это цилиндрический низкочастотный негерметичный соединитель серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие применяется для коммутации сигнальных и силовых линий с частотой до 3 МГц и напряжением до 700 В. Модель относится к приборному (блочному) исполнению и устанавливается непосредственно на корпусах блоков, приборов и узлов радиоэлектронной аппаратуры.

Благодаря сочетанию семи контактов, прямому патрубку и гайке для неэкранированного кабеля, разъем удобен для внутреннего монтажа в аппаратуре специального и общего назначения. Сочленение с ответной частью выполняется резьбовым способом, что обеспечивает надежную механическую фиксацию и стабильный электрический контакт.

Подтвержденные особенности и технические параметры

Конструкция и маркировка разъема 2РМД18БПН7Г1В1 несут в себе полную информацию о его исполнении. Ниже перечислены подтвержденные характеристики изделия.

• Тип соединителя: 2РМ — серия цилиндрических низкочастотных негерметичных разъемов.
• Условный размер корпуса: 18 мм.
• Вид корпуса: Б — блочный (приборный).
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: Г — розетка.
• Обозначение сочетания контактов: 1.
• Покрытие контактов: В — серебро.
• Теплостойкость контактов: 1 — до 100 градусов Цельсия.

По электрическим параметрам разъем рассчитан на максимальное рабочее напряжение до 560 В, в отдельных источниках указывается значение до 700 В. Токовая нагрузка составляет до 7 А. Сопротивление изоляции — не менее 1000 МОм, в ряде источников приводится величина не менее 5000 МОм. Интервал рабочих температур охватывает диапазон от минус 60 до плюс 100 градусов Цельсия.

Ресурсные показатели изделия: минимальная наработка составляет 1000 часов, а в облегченном режиме достигает 100000 часов. Срок сохраняемости — до 25 лет, в некоторых источниках указано значение до 15 лет. Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность соединения при эксплуатации.

Применение и монтаж

Разъемы серии 2РМ, включая модель 2РМД18БПН7Г1В1, востребованы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа с экранированными или неэкранированными кабелями. Розетка блочного исполнения крепится на приборной панели или корпусе блока, а ответная часть соединяется с ней резьбовым способом.

Монтаж проводников выполняется методом пайки. Для модели с индексом Н предназначен неэкранированный кабель, что упрощает разделку и подключение. Прямой патрубок обеспечивает удобный отвод кабеля без изгибов в месте ввода.

1. Установите розетку на корпусе прибора или блока.
2. Подготовьте неэкранированный кабель и зачистите проводники.
3. Выполните пайку проводников к контактам разъема.
4. Соедините разъем с ответной частью резьбовым способом до упора.

Таким образом, 2РМД18БПН7Г1В1 представляет собой приборную розетку с семью серебряными контактами, рассчитанную на напряжение до 560 В и ток до 7 А, с рабочим диапазоном температур от минус 60 до плюс 100 градусов Цельсия. Изделие пригодно для длительной эксплуатации и хранения, что подтверждается заявленными показателями наработки и сохраняемости.
