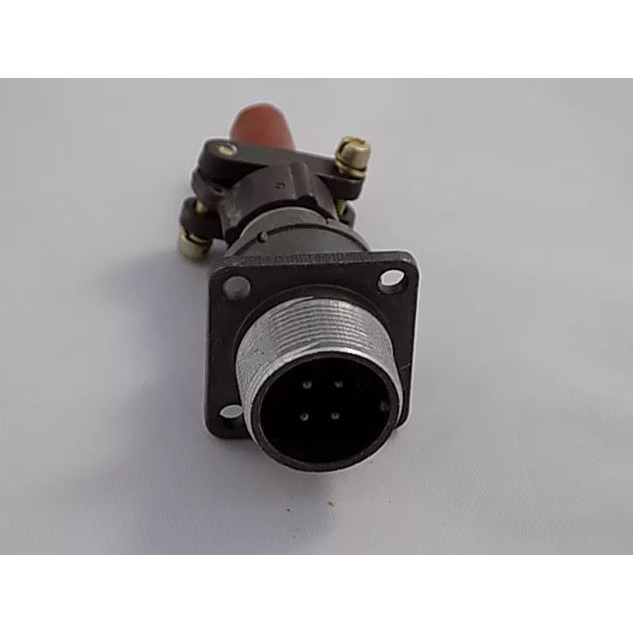

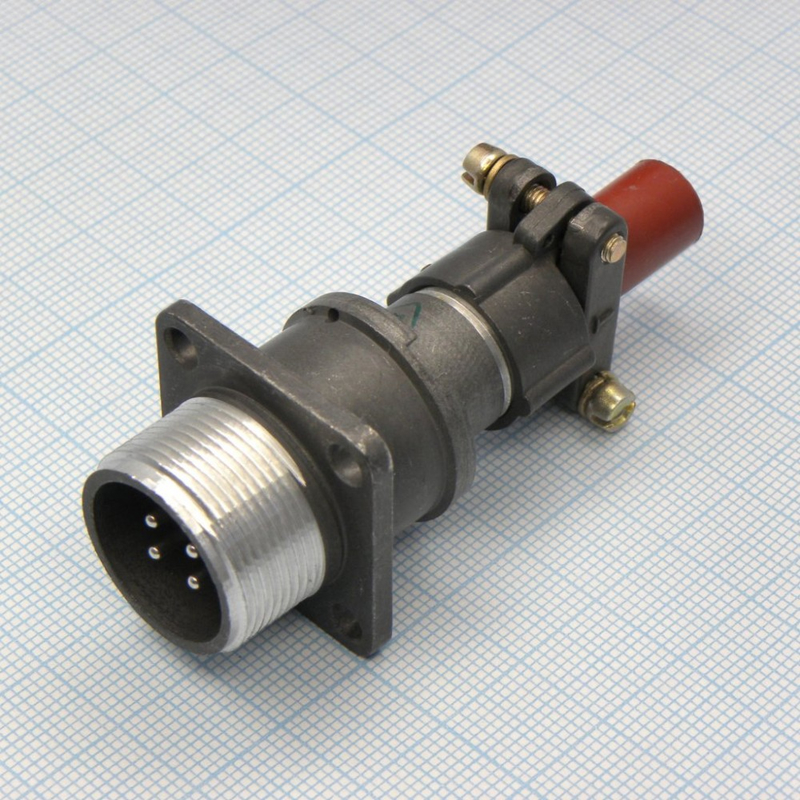

Назначение разъёма 2РМД18БПН4ШВ1В

Разъём 2РМД18БПН4ШВ1В производства Элекон относится к серии цилиндрических низкочастотных негерметичных соединителей типа 2РМД. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, в том числе на частотах до нескольких мегагерц. Основное назначение — обеспечение надёжной электрической коммутации и экранирования при подключении кабелей к приборам, блокам и промышленной аппаратуре.

Разъём используется как кабельная вилка и применяется в электронных блоках, измерительных приборах, системах промышленной автоматики и других устройствах, где требуется стабильное соединение экранированных или неэкранированных кабелей. Конструкция рассчитана на внутренний монтаж — обычно в корпус устройства или на панель.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, соответствующие исполнению 2РМД18БПН4ШВ1В и серии 2РМД в целом.

• Тип исполнения: вилка блочная с прямым кожухом, предназначенная для внутреннего монтажа.
• Количество контактов: 4 контакта с сочетанием диаметров, обозначаемым «5» (типовой ряд диаметров контактов первого ряда — 1,5 мм).
• Покрытие контактов: серебро, что обеспечивает хороший контакт и стабильное переходное сопротивление.
• Рабочее напряжение: обычно до нескольких сотен вольт; в ряде аналогичных 2РМД-разъёмов — порядка 500–700 В.
• Ток на контакт: до нескольких ампер, в типовом ряде 2РМД — до 4–7 А.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C, что позволяет применять разъём во всеклиматических условиях.
• Соединение: резьбовой стык (контактная часть с резьбовой гайкой).
• Типовое число сочленений: около 500 циклов.
• Монтаж контактов: объёмный, пайкой.
• Приемка: «5».

Применение и порядок монтажа

Разъём 2РМД18БПН4ШВ1В применяется в составе электронных блоков, измерительных приборов и средств промышленной автоматики. Он подходит для подключения экранированных и неэкранированных кабелей внутри корпуса устройства или на панели, где требуется надёжная электрическая коммутация и экранирование.

Монтаж контактов выполняется объёмным способом, пайкой: проводники припаиваются к контактам разъёма, после чего разъём фиксируется в панели или корпусе. Соединение с ответной частью осуществляется через резьбовой стык с резьбовой гайкой, что обеспечивает механическую фиксацию и стабильный электрический контакт.

Области применения

1. Электронные блоки и модули, где необходимо подключение кабельных линий.
2. Измерительные приборы, требующие стабильного переходного сопротивления контактов.
3. Промышленная автоматика и аппаратура управления.
4. Устройства, работающие в широком диапазоне температур от минус 60 °C до плюс 100 °C.

Ключевые преимущества исполнения

Серебряное покрытие контактов обеспечивает хороший контакт и стабильное переходное сопротивление. Резьбовое соединение с типовым ресурсом около 500 циклов сочленения повышает надёжность эксплуатации. Негерметичное исполнение серии 2РМД рассчитано на работу в составе закрытой аппаратуры, а температурный диапазон от минус 60 °C до плюс 100 °C позволяет использовать разъём во всеклиматических условиях.

Разъём 2РМД18БПН4ШВ1В, артикул 1518, категория 2РМД18, производитель Элекон, выпускается с приемкой «5». Изделие относится к серии 2РМД и предназначено для применения в цепях постоянного и переменного тока, в том числе на частотах до нескольких мегагерц.
