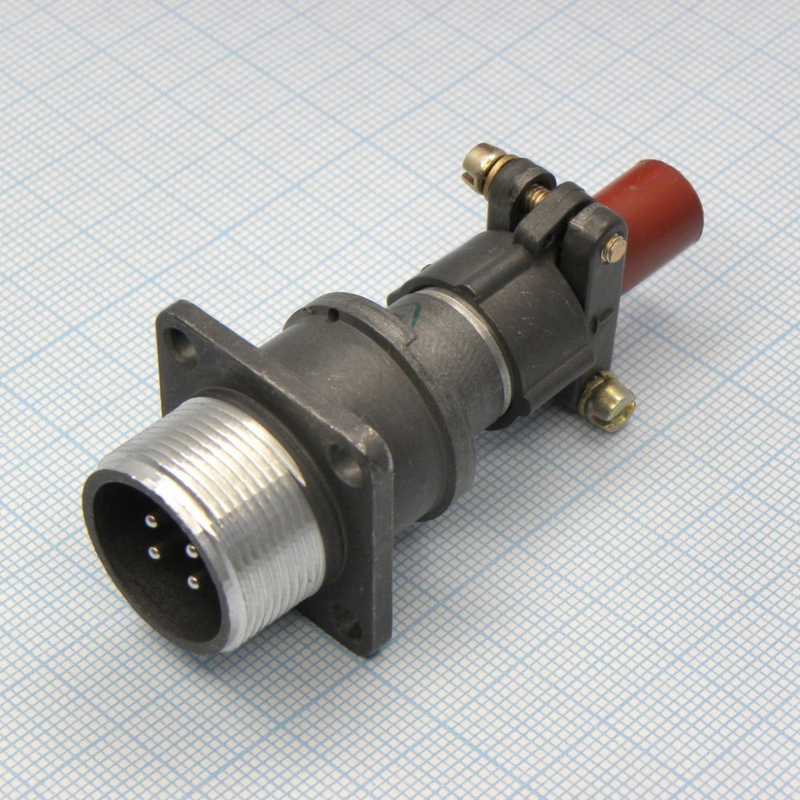

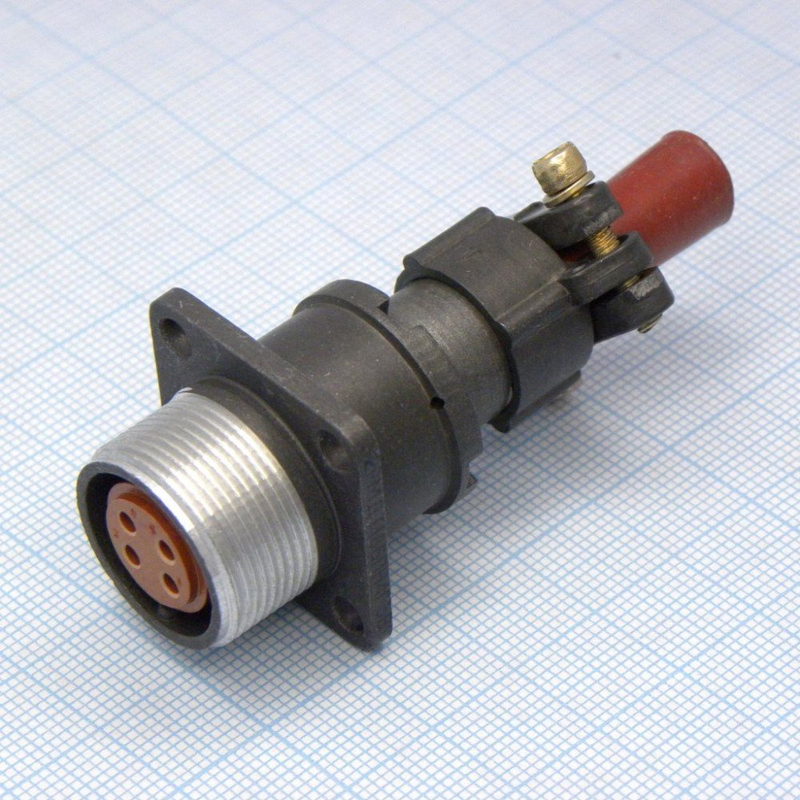

Назначение соединителя 2РМД18БПН4ШВ1

Разъём 2РМД18БПН4ШВ1 производства Каменск-Уральского завода относится к низкочастотным цилиндрическим соединителям серии 2РМД. Такие изделия применяются для электрического соединения цепей в приборах, аппаратуре и промышленном оборудовании, где требуется надёжный контакт, устойчивый к вибрации, ударам и перепадам температуры.

Соединитель предназначен для монтажа непосредственно в корпус прибора или аппарата. Блочное (приборное) исполнение корпуса позволяет устанавливать его в панель или панель-кожух, обеспечивая стационарное крепление ответной части и удобство подключения кабельных сборок.

Приёмка «5» подтверждает соответствие изделия требованиям военной приёмки, что указывает на повышенный уровень контроля качества и пригодность для использования в ответственных системах.

Подтверждённые особенности и характеристики

Ниже приведены основные параметры соединителя, установленные для данного исполнения серии 2РМД.

• Тип соединителя: низкочастотный цилиндрический негерметичный серии 2РМД.
• Посадочный диаметр корпуса: 18 мм.
• Конструкция корпуса: блочный (приборный), предназначен для установки в панели приборов.
• Количество контактов: 4.
• Тип контактов: вилка (штыри).
• Диаметр контактов: примерно 1,5 мм.
• Покрытие контактов: серебро, что характерно для исполнений 2РМД с индексом «В».
• Максимальное рабочее напряжение: до 560–700 В постоянного или переменного тока частотой до единиц мегагерц.
• Токовая нагрузка: до ~15 А на одиночный контакт, суммарно по соединителю порядка 50 А.
• Сопротивление контактов: не более нескольких миллиом, обычно не выше 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: порядка 1,8–2,3 кВ при рабочем напряжении 560–700 В.
• Температурный диапазон: от примерно минус 60 °С до плюс 180 °С.
• Влажность: допускается высокая относительная влажность до 98 % при пониженном давлении.
• Механическая стойкость: рассчитан на многократные включения и выключения, около 500 циклов, а также на удары и вибрацию в пределах нормативов ГОСТ и ТУ.

Применение и условия эксплуатации

Разъём 2РМД18БПН4ШВ1 востребован в приборах и аппаратуре, где необходимо надёжное четырёхконтактное штыревое соединение, устойчивое к механическим нагрузкам и температурным колебаниям. Типичные области применения включают промышленную автоматику, измерительную аппаратуру и бортовую электронику.

Благодаря блочному корпусу соединитель удобен для компоновки внутри шкафов, пультов и блоков, где требуется жёсткая фиксация вилки на панели. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и снижает потери при передаче сигнала и питания.

Высокая стойкость к вибрации и ударам позволяет использовать изделие в составе подвижной техники и оборудования, работающего в тяжёлых условиях. Допустимая влажность до 98 % при пониженном давлении расширяет область применения, включая высотные и неотапливаемые объекты.

Краткие технические сведения

1. Категория: 2РМД18.
2. Артикул: 1514.
3. Производитель: Каменск-Уральский.
4. Приёмка: «5».
5. Тип контактов: вилка (штыри), 4 контакта.
6. Посадочный диаметр корпуса: 18 мм.

Изделие относится к классу низкочастотных цилиндрических соединителей и предназначено для монтажа в панель или панель-кожух. Все указанные параметры соответствуют исполнению 2РМД18БПН4ШВ1 в блочном корпусе с четырьмя штыревыми контактами.
