Назначение соединителя 2РМД18БПН4ШВ1

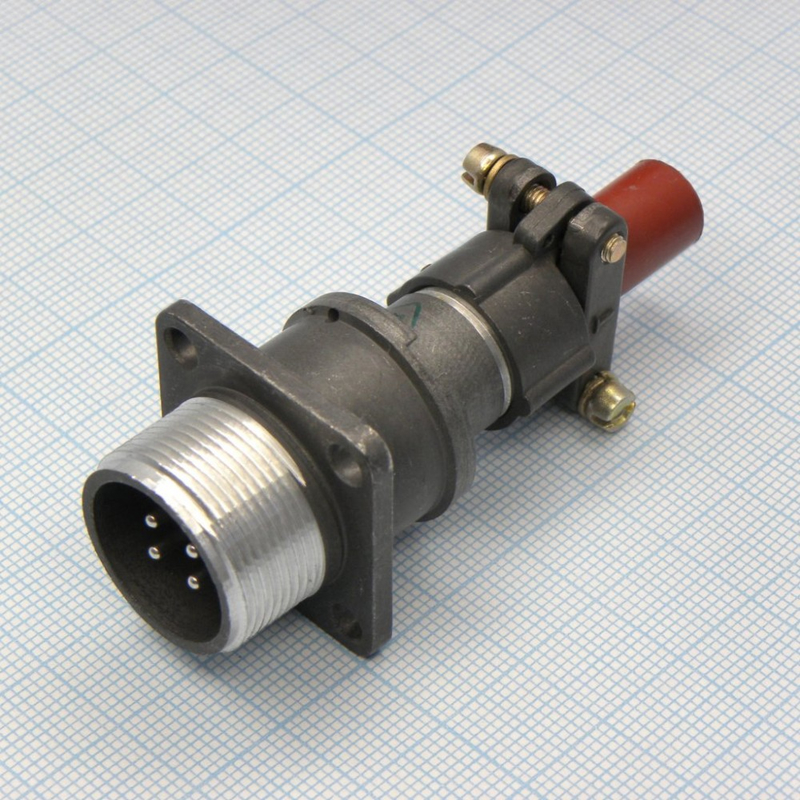

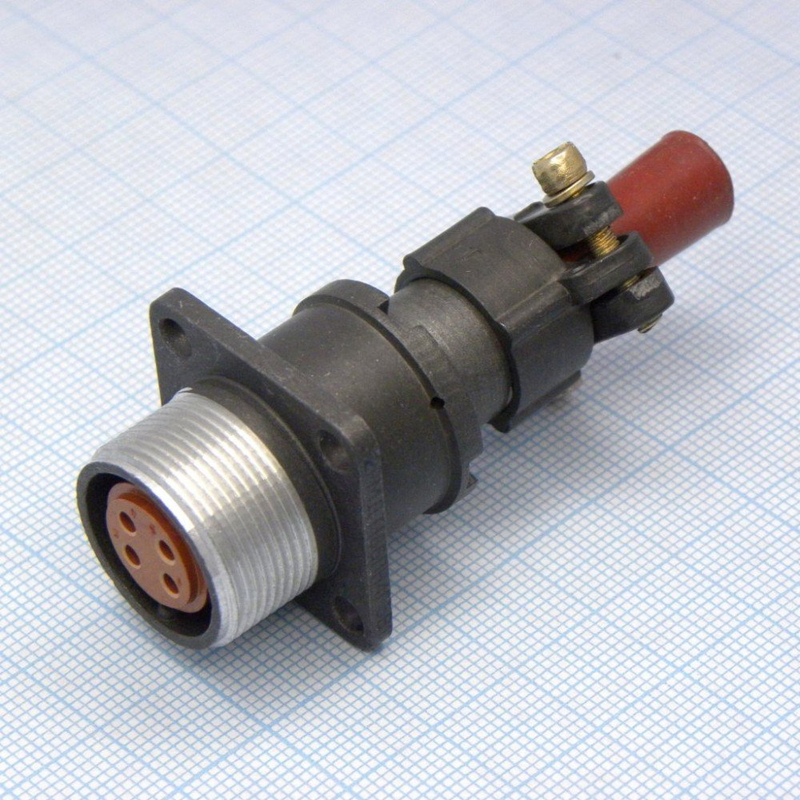

2РМД18БПН4ШВ1 от производителя Элекон — это блочная вилка с прямым кожухом из серии промышленных цилиндрических соединителей 2РМД. Изделие предназначено для надёжного соединения электрических цепей переменного тока частотой до 3 МГц либо постоянного тока в различных устройствах. Разъём применяется там, где требуется стабильная передача сигнала и питания при воздействии внешних факторов.

Серия 2РМД представляет собой дифференцированные разъёмы, которые не являются взаимосовместимыми с изделиями серии 2РМТ. Это важно учитывать при подборе ответных частей и проектировании жгутов.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о параметрах соединителя.

• 2РМД — серия разъёмов, дифференциационные, не взаимосовместимые с 2РМТ.
• 18 — условный размер корпуса.
• БП — блочная вилка, прямой кожух, без патрубка.
• Н — гайка для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — диаметр контактов 1,5 мм.
• В1 — покрытие серебром, вариант 1.
• «5» — вид приёмки, заводской контроль.

Соединитель имеет 4 контакта диаметром 1,5 мм. Монтаж осуществляется пайкой с внутренним креплением. Вид сочленения — резьбовой, что обеспечивает надёжную фиксацию ответной части. Контакты покрыты серебром, что снижает переходное сопротивление и повышает стабильность электрического соединения.

Технические характеристики

Изделие рассчитано на работу в жестких условиях эксплуатации и обладает следующими подтверждёнными параметрами.

• Рабочий ток на контакт — до 36 А.
• Максимальное напряжение — 700 В.
• Количество сочленений — не менее 500 циклов.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям — до 50 g.
• Исполнение — всеклиматическое по ГОСТ.

Сочетание высокого рабочего тока и широкого температурного диапазона делает соединитель пригодным для силовых и сигнальных цепей в ответственных узлах.

Применение и особенности эксплуатации

2РМД18БПН4ШВ1 используется в промышленной электронике, приборостроении и оборудовании для объёмного монтажа. Резьбовое сочленение и гайка для неэкранированного кабеля позволяют закрепить кабель надёжно и защитить зону контакта от механических нагрузок.

Изделие обеспечивает высокую герметичность и устойчивость к вибрациям, что подтверждается заявленной нагрузкой до 50 g. Всеклиматическое исполнение по ГОСТ позволяет эксплуатировать разъём при повышенной влажности, перепадах температуры и других неблагоприятных факторах без потери рабочих свойств.

При монтаже важно соблюдать полярность и не превышать предельные значения тока и напряжения. Пайка контактов должна выполняться с учётом внутреннего крепления, чтобы не нарушить целостность изоляции и корпуса. Для ответного соединения следует подбирать только совместимые части серии 2РМД, поскольку с 2РМТ данные разъёмы не стыкуются.

Благодаря четырём контактам и компактному корпусу условного размера 18, соединитель удобен для объёмного монтажа внутри приборов, блоков питания, пультов и另一ого промышленного оборудования. Заводская приёмка «5» подтверждает, что изделие прошло контроль на предприятии-изготовителе Элекон.
