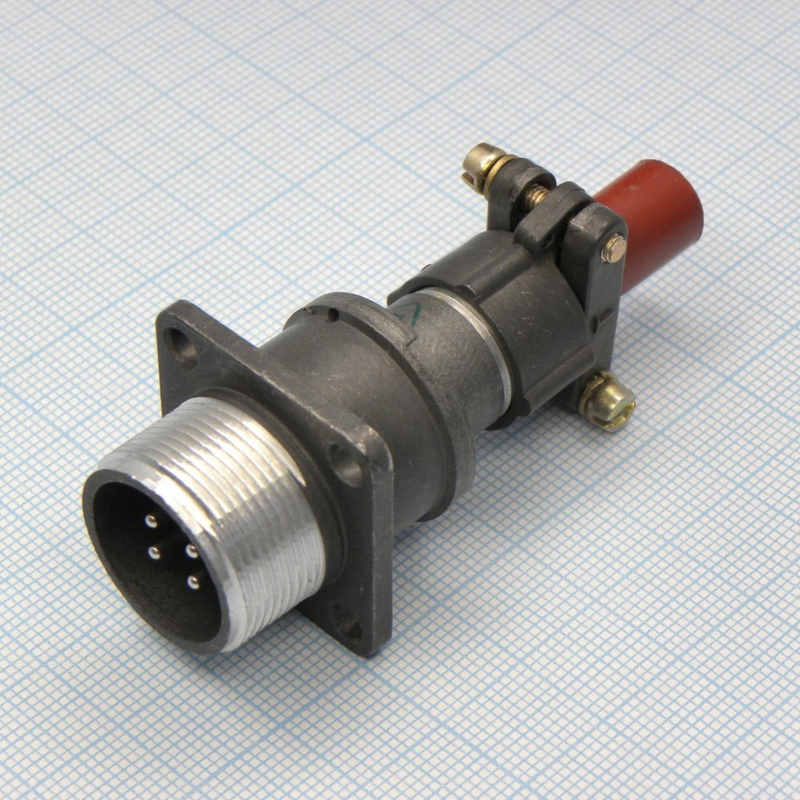

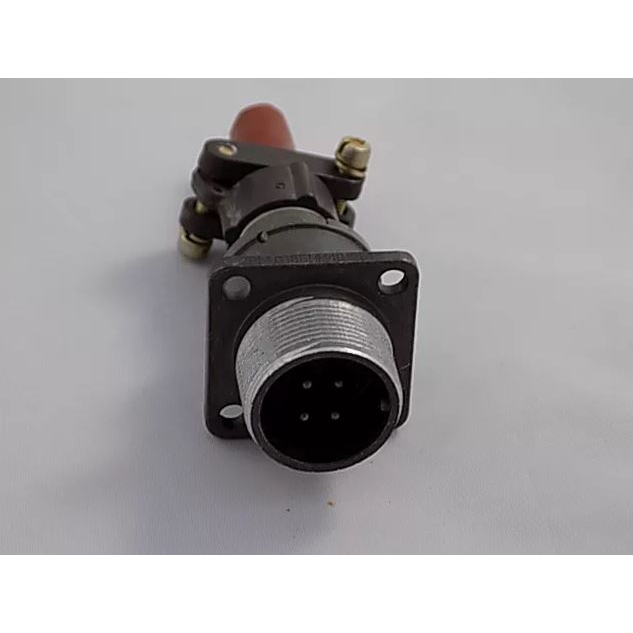

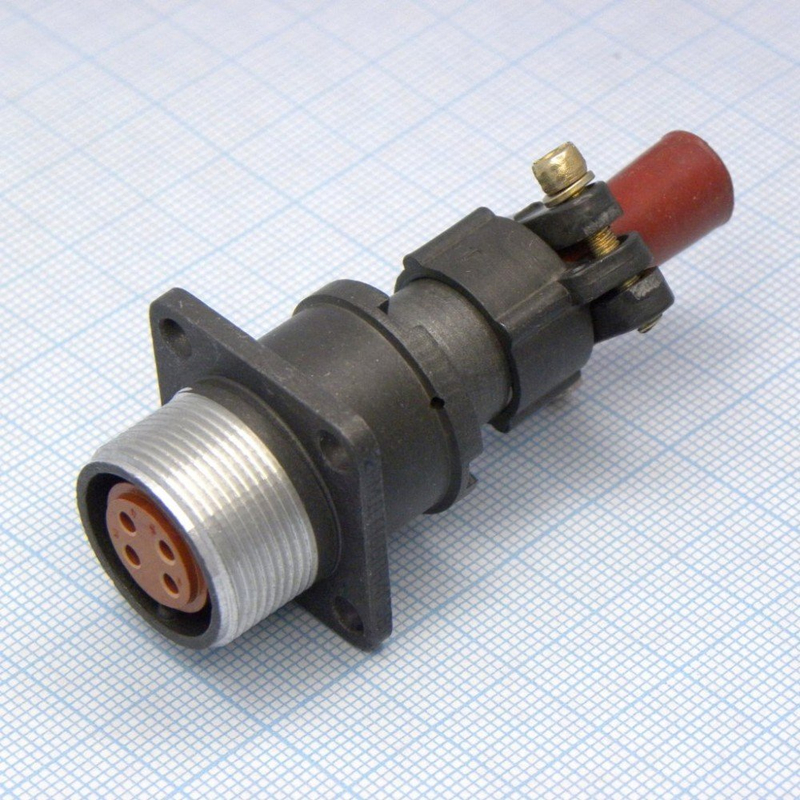

Назначение разъёма 2РМД18БПН4ШВ1

2РМД18БПН4ШВ1 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель) из серии 2РМД, предназначенный для соединения электрических цепей постоянного и переменного тока. Изделие применяется в составе приборных и кабельных электрических систем, где требуется надёжное и стабильное соединение длинных цепей. Конструкция блочного (приборного) типа без патрубка делает разъём удобным для монтажа непосредственно на корпусе прибора или оборудования.

Маркировка «5» в наименовании товара соответствует приёмке по пятой категории, что подтверждает пригодность изделия для использования в ответственных электрических соединениях в рамках установленных условий эксплуатации.

Конструкция и технические особенности

Разъём 2РМД18БПН4ШВ1 имеет условный размер корпуса 18 мм и оснащён 4 контактами диаметром 1,5 мм. Буква «В» в маркировке обозначает серебряное покрытие контактов, обеспечивающее стабильное переходное сопротивление и надёжный электрический контакт.

Корпус изделия выполнен из алюминиевого сплава, а изолятор изготовлен из пресс-материала АГ-4. Соединение частей разъёма — резьбовое, поляризация — одношпоночная, что исключает неправильное сочленение и обеспечивает точную ориентацию ответных частей.

Основные электрические параметры

• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 15 А на контакт.
• Суммарная токовая нагрузка на соединитель: до 50 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Усилие расчленения: до 34,7 Н.

Условия эксплуатации

Разъём рассчитан на работу в диапазоне температур от минус 60 °C до плюс 100 °C; по некоторым данным верхняя граница может достигать плюс 180 °C. Изделие сохраняет работоспособность при влажности до 98 % и в широком диапазоне давлений.

Ресурс работы включает до 500 циклов соединений-расчленений и наработку не менее 1000–5000 часов.

Применение и совместимость

Разъём 2РМД18БПН4ШВ1 предназначен для приборных применений и используется в различных электрических системах, где необходимо надёжное соединение длинных цепей постоянного и переменного тока. Блочный корпус без патрубка позволяет устанавливать соединитель непосредственно на оборудовании, а резьбовое сочленение и одношпоночная поляризация обеспечивают устойчивость к вибрационным и механическим воздействиям в пределах установленных норм.

Благодаря серебряному покрытию контактов и высокому сопротивлению изоляции изделие подходит для цепей, требующих стабильной передачи сигнала и питания. Разъём не является герметичным, поэтому его следует эксплуатировать в условиях, соответствующих заявленному диапазону температур, влажности и давления.

Ключевые характеристики

1. Серия: 2РМД, цилиндрический низкочастотный негерметичный соединитель.
2. Условный размер корпуса: 18 мм.
3. Количество контактов: 4, диаметр 1,5 мм, серебряное покрытие.
4. Материал корпуса: алюминиевый сплав; изолятор: пресс-материал АГ-4.
5. Приёмка: «5».
6. Артикул: 1517.
7. Категория: 2РМД18.

Изделие поставляется в рамках серийного производства и предназначено для применения в приборных электрических системах согласно установленным техническим условиям. Производитель в предоставленных данных не указан.
