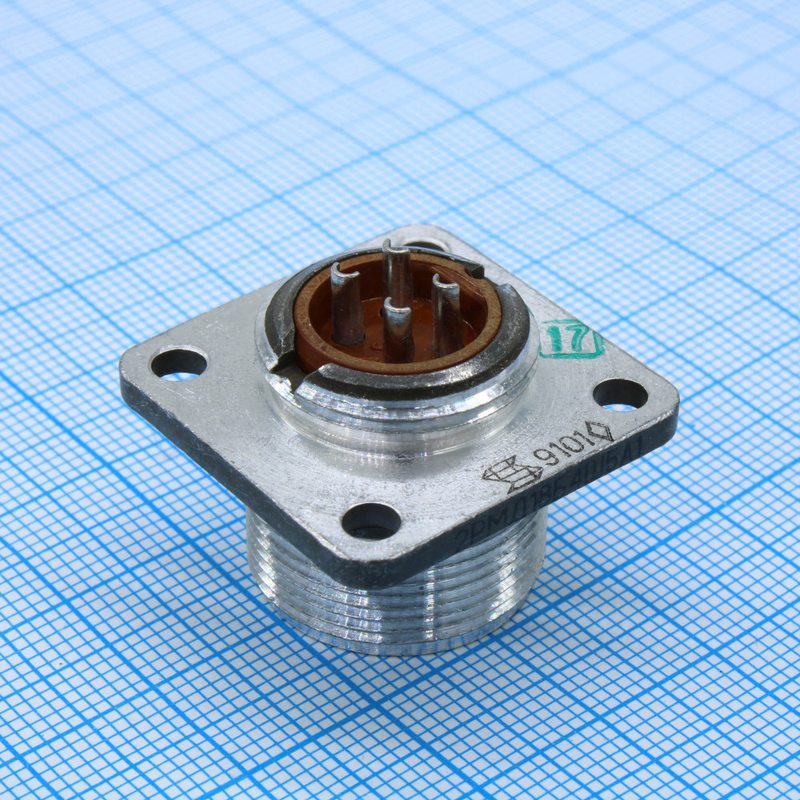

Назначение соединителя 2РМД18БПН4ША1 «5»

2РМД18БПН4ША1 «5» — низкочастотный цилиндрический негерметичный соединитель, предназначенный для электрических соединений в различных приборах и оборудовании. Изделие относится к серии 2РМД с блочным приборным корпусом и рассчитано на подключение неэкранированного кабеля. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества для данной категории продукции.

Соединитель применяется для коммутации цепей постоянного и переменного тока низкой частоты с рабочим диапазоном до 3 МГц. Он востребован в промышленных системах, электронике и приборостроении, где требуется надёжное и стабильное электрическое соединение при умеренных механических и климатических нагрузках.

Конструктивные и электрические особенности

Корпус соединителя имеет посадочный диаметр 18 мм и блочное приборное исполнение. Контактная группа включает 4 контакта диаметром 1,5 мм с серебряным покрытием, что обозначено в маркировке сочетанием ША. Такое покрытие обеспечивает стабильное переходное сопротивление и способствует долговременной работе контактной пары.

Ключевые электрические параметры изделия:

• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на контакт — до 15 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 2300 В.

Совокупность этих значений позволяет использовать соединитель в цепях, где предъявляются повышенные требования к надёжности изоляции и стабильности контактного сопротивления.

Условия эксплуатации и механическая стойкость

Климатическое исполнение УХЛ2.1 предусматривает работу в условиях умеренного и холодного климата. Теплостойкость соединителя достигает 100 градусов Цельсия, что допускает эксплуатацию в нагреваемом оборудовании в пределах указанного значения. Минимальная наработка составляет 1000 часов, а срок службы — до 15 лет.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц. Механические усилия расчленения находятся в пределах от 29,4 до 539,6 Н. Ресурс по сочленениям достигает 500 циклов. Кроме того, соединитель сохраняет работоспособность при пониженном давлении вплоть до 133,32 Па.

Область применения

Благодаря сочетанию электрических и механических характеристик соединитель 2РМД18БПН4ША1 «5» подходит для монтажа в приборах и оборудовании, работающих в промышленных условиях. Он применяется для соединения цепей низкой частоты, в том числе в системах управления, измерительной технике и электронных блоках, где требуются разъёмные соединения с нормированными параметрами и подтверждённой приёмкой.
