Назначение и область применения

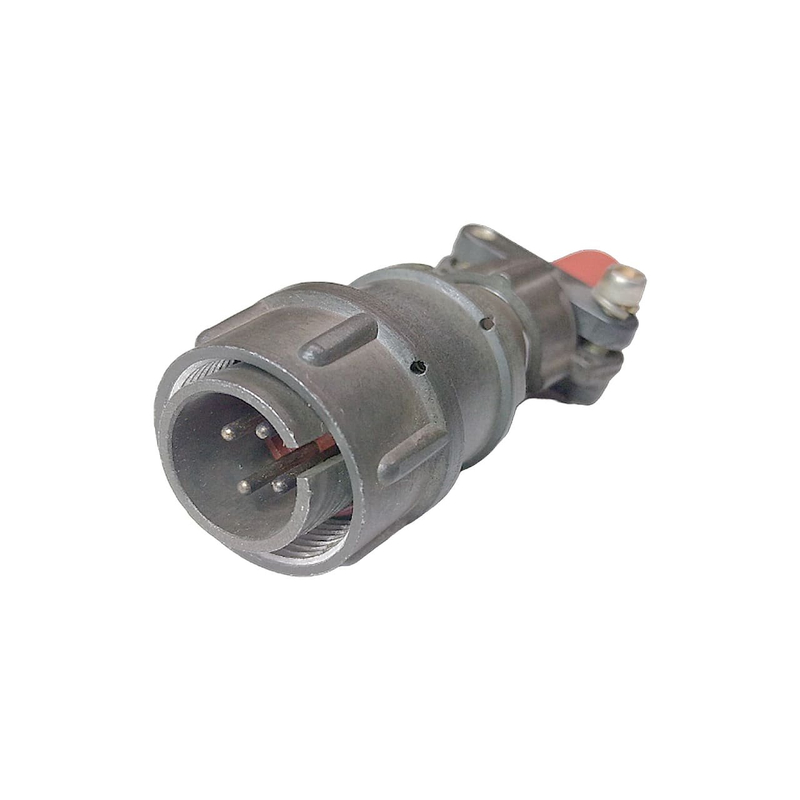

Вилка блочная 2РМД18БПН4Ш5В1 представляет собой электрический соединитель приборного типа, предназначенный для ручного сочленения и расчленения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии цилиндрических низкочастотных разъёмов 2РМД и применяется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания, системах автоматики и промышленном оборудовании, где требуется надёжное разъёмное соединение с ограниченным числом коммутаций.

Благодаря блочному исполнению корпуса вилка устанавливается стационарно на панель, шасси или корпус прибора, а ответная кабельная часть подключается со стороны монтажа. Конструкция рассчитана на ручное соединение, что делает её удобной при эксплуатации и техническом обслуживании оборудования.

Конструктивные особенности и технические характеристики

Изделие имеет негерметичную конструкцию с внутренним объёмным монтажом. Посадочный диаметр корпуса составляет 18 мм, что определяет принадлежность к типоразмеру 2РМД18. Вилка оснащена четырьмя контактами диаметром 1,5 мм. Токовая нагрузка на одиночный контакт достигает 15 А, электрическая прочность изоляции составляет 1850 В.

Механические параметры сочленения нормированы следующим образом:

• усилие расчленения гнёзд с контрольным штырём-калибром — от 0,7 Н до 3,92 Н (0,07–0,4 кгс);
• усилие расчленения соединителей — не более 34,7 Н (3,5 кгс);
• количество сочленений-расчленений — до 500 циклов;
• минимальная наработка — 1000 часов.

Разъём сохраняет работоспособность при рабочем давлении до 1,2·10⁴ Па, а предельное повышенное давление составляет 50,6·10⁴ Па. Температурный диапазон эксплуатации — от минус 60°C до плюс 100°C, при этом изделие выдерживает смену температур вплоть до плюс 180°C и минус 60°C.

Монтаж и эксплуатационные параметры

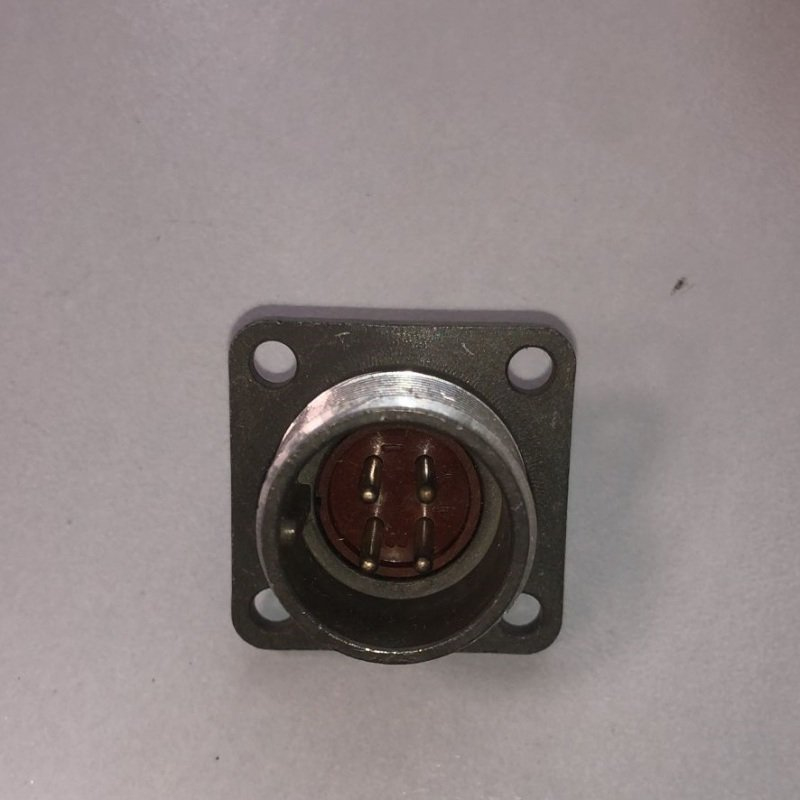

Блочная вилка 2РМД18БПН4Ш5В1 монтируется на несущую поверхность с помощью крепёжных элементов, соответствующих посадочному диаметру 18 мм. Внутренний объёмный монтаж предполагает пайку проводников к контактным хвостовикам с тыльной стороны корпуса. При монтаже следует учитывать негерметичное исполнение изделия и не допускать попадания влаги и агрессивных сред на контактные поверхности.

Гарантийный срок хранения составляет 15 лет. Изделие импортного производства, артикул — 70099. Разъём поставляется без ответной части, которая подбирается из соответствующей серии 2РМД18 с совместимым числом контактов и типом корпуса.

Особенности выбора и совместимость

При подборе ответного соединителя необходимо учитывать следующие параметры:

1. типоразмер корпуса — 18 мм;
2. количество контактов — 4;
3. диаметр контактов — 1,5 мм;
4. вид сочленения — ручное, блочное исполнение с кабельной или приборной ответной частью.

Указанные характеристики позволяют применять вилку 2РМД18БПН4Ш5В1 в аппаратуре, где требуется стабильное низкочастотное соединение с умеренной коммутационной нагрузкой и длительным сроком хранения.
