Назначение разъёма 2РМД18БПН4ГВ1В

2РМД18БПН4ГВ1В — это разъём цилиндрический низкочастотный негерметичный из серии 2РМД, предназначенный для соединения электрических цепей переменного и постоянного тока. Изделие применяется в составе приборных блоков и блоков радиоэлектронной аппаратуры, где требуется надёжное механическое соединение и стабильный электрический контакт.

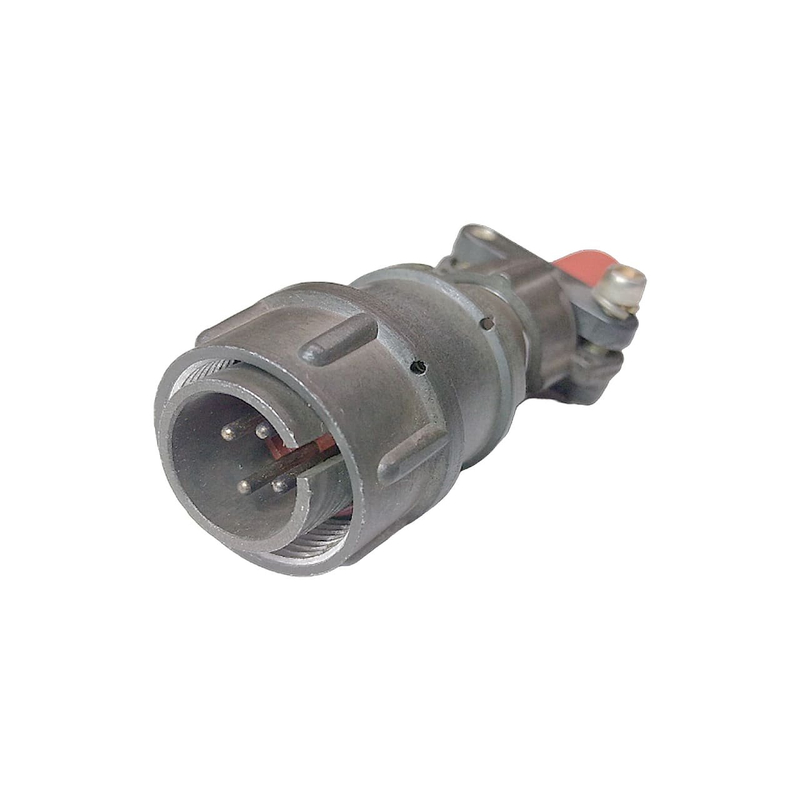

По конструктивному исполнению это приборная розетка (блочная) с прямым патрубком и гайкой для неэкранированного кабеля. Фиксация сочленения резьбовая, что обеспечивает устойчивость соединения к вибрационным и ударным нагрузкам. Модификация «5» в обозначении соответствует приёмке по соответствующему индексу, указанному в характеристиках товара.

Подтверждённые технические особенности

Розетка оснащена четырьмя контактами диаметром 1,5 мм. Ниже приведены электрические и механические параметры, подтверждённые для данной серии.

• Рабочее напряжение: до 560 В.
• Токовая нагрузка: до 15 А на контакт, до 50 А на соединитель в целом.
• Сопротивление контакта: не более 0,0025 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Устойчивость к синусоидальной вибрации: диапазон от 1 до 5000 Гц, ускорение до 490 м/с².
• Устойчивость к ударам: ускорение до 5000 м/с².
• Устойчивость к линейному ускорению: до 2000 м/с².
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Условия эксплуатации и исполнение

Разъём относится к всеклиматическому исполнению с теплостойкостью 100 градусов Цельсия. Рабочая температура лежит в диапазоне от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия.

Изделие рассчитано на эксплуатацию при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном атмосферном давлении вплоть до значений порядка 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Расшифровка обозначения

Маркировка 2РМД18БПН4ГВ1В построена по принятой для серии схеме и включает следующие элементы.

1. 2РМД — серия негерметичных соединителей тропикоустойчивых.
2. 18 — посадочный диаметр 18 мм.
3. БПН — блочный тип с прямым патрубком, неэкранированный.
4. 4 — количество контактов, равное четырём.
5. Г — розетка.
6. В — покрытие контактов серебром, при этом индекс 5 в ряде вариантов соответствует диаметру контакта 1,5 мм.
7. 1В — теплостойкость 100 градусов Цельсия и всеклиматическое исполнение.

Применение

Разъём 2РМД18БПН4ГВ1В применяется для коммутации цепей питания и сигнальных цепей в составе приборных блоков, где требуется негерметичное, но механически прочное соединение с резьбовой фиксацией и кабельным вводом под неэкранированный кабель. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и линейным ускорениям изделие подходит для аппаратуры, работающей в тяжёлых условиях эксплуатации.

Артикул товара — 1510. Категория — 2РМД18. Производитель в данных о товаре не указан.
