Назначение разъёма 2РМД18БПН4ГВ1

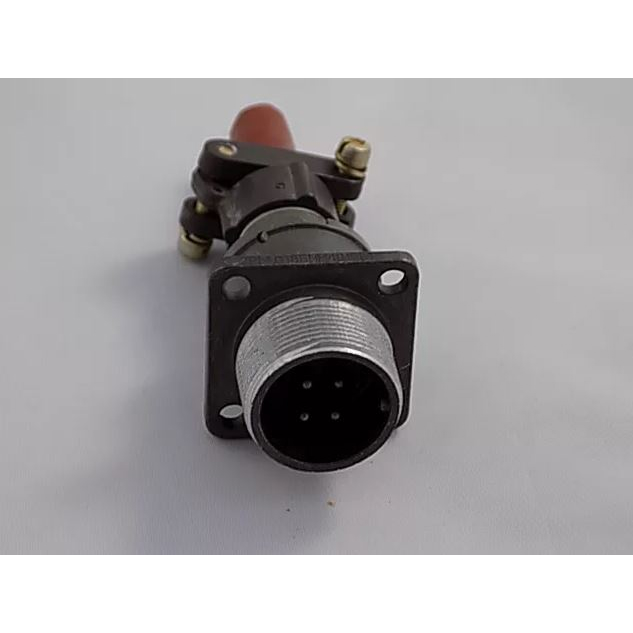

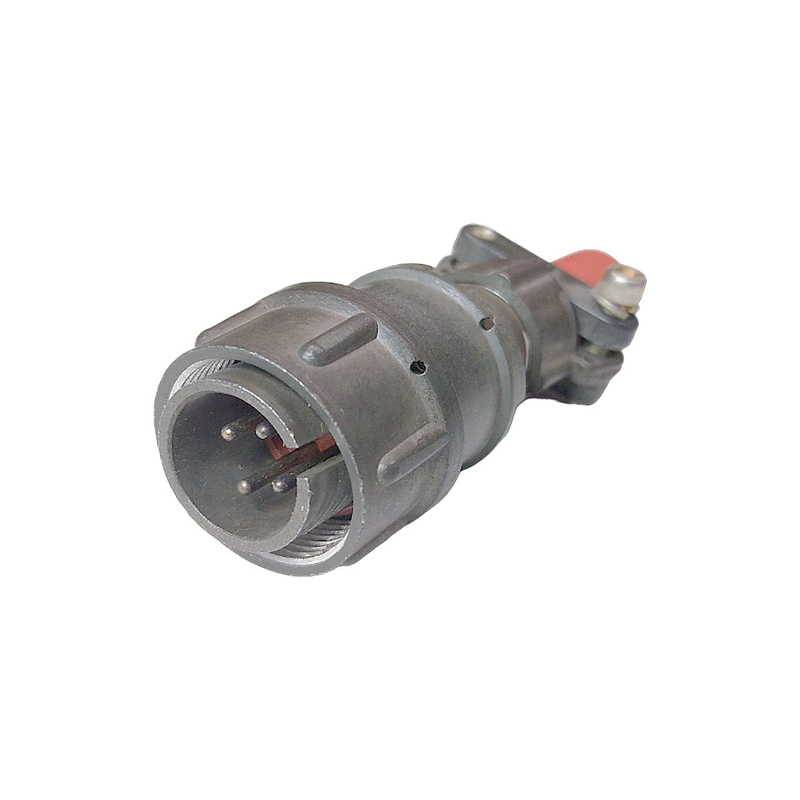

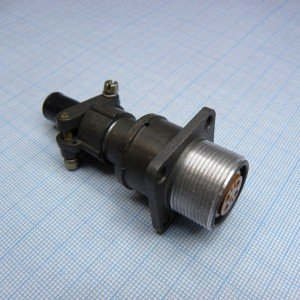

2РМД18БПН4ГВ1 — блочная розетка из серии цилиндрических низкочастотных разъёмов 2РМД(Т) производства завода «Октябрь». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при нагрузке до 260 А и напряжении до 700 В. Блочное исполнение корпуса рассчитано на внутренний монтаж на панель, плату или в блок аппаратуры, что позволяет компоновать разъём внутри корпуса устройства, а не выводить его на внешнюю поверхность.

Разъём применяется там, где требуются высокая механическая прочность соединения, герметичность стыка и стабильная работа при экстремальных условиях эксплуатации. Благодаря всеклиматическому исполнению В1 изделие сохраняет работоспособность в широком диапазоне температур, давлений и при интенсивных механических воздействиях.

Расшифровка обозначения 2РМД18БПН4ГВ1

Маркировка изделия построена по отраслевой системе обозначений цилиндрических соединителей и читается следующим образом:

• 2РМД — тип соединителя: цилиндрический, ручного соединения;
• 18 — условный размер корпуса, соответствующий посадочному диаметру 18 миллиметров;
• Б — блочный тип корпуса, предназначенный для внутреннего монтажа на панель или плату;
• ПН — патрубок прямой под неэкранированный кабель;
• 4 — количество контактов, равное четырём;
• Г — вариант исполнения гайки или покрытия контактов (в аналогах соответствует золотому или серебряному покрытию);
• В1 — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и давлений.

Такая схема обозначения позволяет однозначно определить конструктивные особенности разъёма и подобрать ответную часть с совместимыми параметрами корпуса и контактной группы.

Подтверждённые технические особенности

Разъём рассчитан на токовую нагрузку от 4 до 36 А на каждый контакт, при этом суммарная нагрузка по всем контактам достигает 260 А. Переходное сопротивление контактов не превышает 2,5 мОм, что обеспечивает минимальные потери и нагрев в местах соединения. Сопротивление изоляции составляет не менее 5000 МОм, а электрическая прочность изоляции достигает 1850 В.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, кратковременно допускается нагрев до плюс 180 градусов Цельсия. Атмосферное давление в зоне эксплуатации — от 133 Па до 399 кПа. Изделие устойчиво к вибрациям с частотой до 10000 Гц и уровнем 170 дБ, к ударам с ускорением до 5000 метров на секунду в квадрате и к линейным ускорениям до 2000 метров на секунду в квадрате.

Контакты размещены в карболитовом основании, корпус выполнен металлическим. Сочленение производится резьбой с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает плотный механический стык.

Применение

Розетка 2РМД18БПН4ГВ1 используется в авиатехнике для подключения гиромоторов и датчиков, в корабельном оборудовании, в системах контроля и в промышленной автоматике. Основная сфера применения — надёжное соединение электрических цепей с жёсткими требованиями к герметичности, виброустойчивости и механической прочности.

Разъём востребован в изделиях, где недопустимы сбои при перепадах давления, тряске и значительных ударных нагрузках. Всеклиматическое исполнение В1 делает его пригодным для эксплуатации как в отапливаемых помещениях, так и на открытых площадках, в том числе в условиях пониженного атмосферного давления.

Комплектация и условия эксплуатации

Изделие выпускается в России производителем «Октябрь». Поставляется в виде блочной розетки с прямым патрубком под неэкранированный кабель. Монтаж выполняется внутри блока или панели; для соединения требуется ответная часть серии 2РМД с соответствующим числом контактов и совместимым размером корпуса.

При установке важно учитывать направление патрубка, тип кабеля и способ крепления корпуса на панели. Благодаря одношпоночной поляризации сочленение возможно только в одном положении, что упрощает сборку и снижает риск ошибки при монтаже.

Артикул изделия — 1507, категория — 2РМД18. Заполненные характеристики в карточке товара VirtueMart отсутствуют, поэтому все приведённые сведения основаны на данных описания и маркировки изделия.
