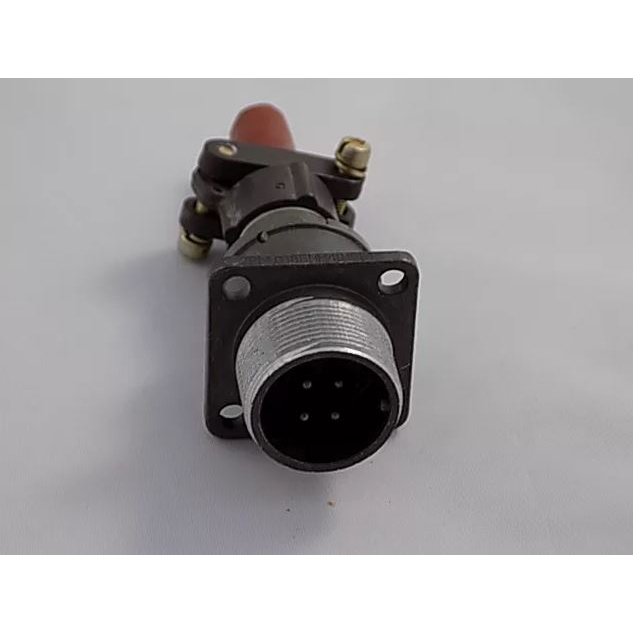

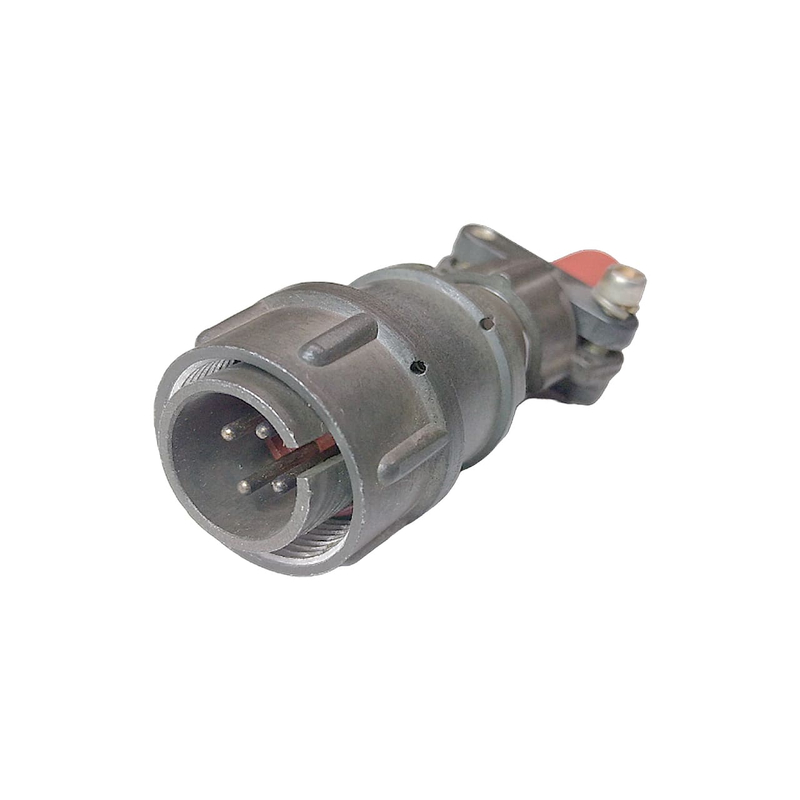

Назначение разъёма 2РМД18БПН4ГВ1

2РМД18БПН4ГВ1 — это низкочастотный цилиндрический негерметичный разъём серии 2РМД, предназначенный для коммутации электрических цепей постоянного и переменного тока в приборной и промышленной аппаратуре. Изделие относится к стандартной серии 2РМД, которая применяется в военной и специальной технике, а также в авиационном и транспортном оборудовании.

По типу это вилка или розетка с блочной посадкой и резьбовой фиксацией соединения. Такая конструкция обеспечивает надёжное механическое удержание ответной части при воздействии вибрации и ударов.

Расшифровка условного обозначения

Обозначение 2РМД18БПН4ГВ1 построено по стандартной схеме и содержит информацию об основных параметрах изделия:

• 2РМД — тип соединителя: низкочастотный цилиндрический негерметичный разъём серии 2РМД.
• 18 — условный размер корпуса, номинальный диаметр около 18 мм.
• Б — исполнение по монтажу или конструкции корпуса (блочное или приборное).
• ПН — вид разъёма (розетка или вилка с определённым типом крепления).
• 4 — количество контактов.
• ГВ1 — модификация по теплостойкости и другим параметрам, в том числе по диапазону рабочих температур до плюс 100 градусов Цельсия.

Технические особенности и подтверждённые характеристики

Разъём рассчитан на низкочастотные цепи, обычно до нескольких мегагерц. Максимальное рабочее напряжение лежит в диапазоне около 560–700 В и зависит от конкретного исполнения и условий эксплуатации. Ток на один контакт обычно составляет порядка десятков ампер; в типичных аналогах это значение находится в пределах от 4 до 15 А на контакт, а суммарный ток на весь разъём достигает нескольких десятков ампер.

Контакты часто выполняются из биметалла с серебряным покрытием, что обеспечивает хорошую проводимость и устойчивость к окислению. Сопротивление отдельного контакта не превышает примерно 2,5 мОм, а сопротивление изоляции между контактами составляет не менее 5000 МОм в нормальных условиях. Ёмкость между соседними контактами обычно не более нескольких пикофарад, порядка 6 пФ, что важно для низкочастотных коммутаций.

Рабочий диапазон температур окружающей среды типичен для серии 2РМД: примерно от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременных перегревов до около плюс 180 градусов Цельсия. Разъём рассчитан на работу при высокой влажности до 98 процентов при температуре до плюс 40 градусов Цельсия и на перепады давления, включая разрежение.

Условия эксплуатации и надёжность

Серия 2РМД обычно имеет климатическое исполнение УХЛ2.1 по ГОСТ 15150. Это означает применение в условиях умеренного и холодного климата, в помещениях и на открытом воздухе с ограниченной защитой. Соединитель выдерживает интенсивную вибрацию с частотой до 1–5000 Гц и многократные механические удары, типичные для авиационной, транспортной и военной техники.

Количество допустимых сочленений и разъединений разъёма обычно составляет порядка нескольких сотен циклов. Гарантированный срок сохраняемости для изделий серии 2РМД достигает 15 лет.

Применение

2РМД18БПН4ГВ1 применяется для коммутации электрических цепей в приборной и промышленной аппаратуре, в военной и специальной технике, а также в авиационном и транспортном оборудовании. Благодаря блочной посадке и резьбовой фиксации разъём подходит для условий повышенной вибрации, ударов, высокой влажности и перепадов давления. Изделие относится к категории 2РМД18, артикул 1509.
