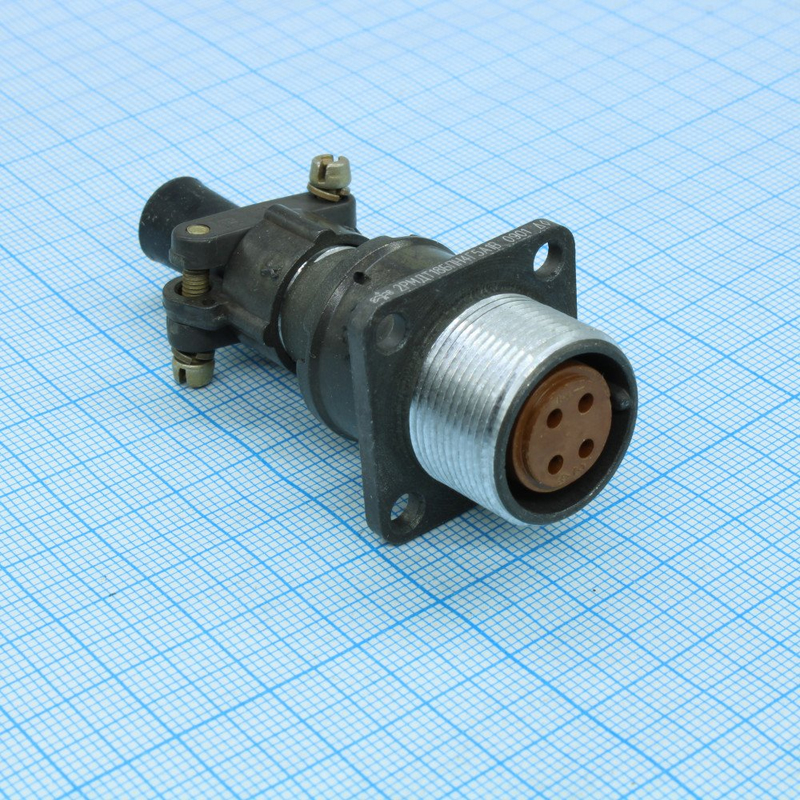

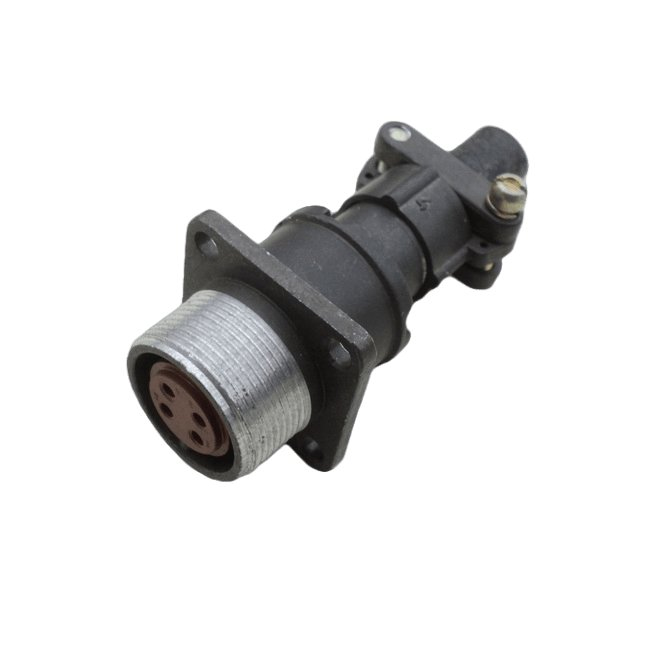

2РМД18БПН4ГА1В «5»

Цена:

1800 ₽

Технические характеристики

2РМД18БПН4ГА1В «5» — это блочная розетка низкочастотного цилиндрического соединителя серии 2РМД с посадочным диаметром корпуса 18 мм. Она предназначена для электрических цепей постоянного и переменного тока (до 3 МГц) при внутреннем объемном монтаже, с прямым патрубком для неэкранированного кабеля.

Соединитель имеет 4 контакта, максимальную токовую нагрузку 15 А на контакт (суммарно до 50 А) и рабочее напряжение до 560 В. Сопротивление контактов не превышает 2,5 мОм, изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ; электрическая прочность изоляции достигает 1850 В.

Работает при температурах от -60°C до +100°C (теплостойкость «1»), влажности до 98% при +25°C и давлениях от 12 кПа до 506 кПа. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и линейное ускорение 2000 м/с²; климатическое исполнение УХЛ2.1.

Минимальная наработка — 5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет; сочленение резьбовое с серебряным покрытием контактов («В»). Приёмка «5» соответствует ГОСТ или ТУ (ГЕ0.364.126ТУ).

Эта розетка применяется в промышленных и специальных системах для надежного соединения.

Описание

Назначение и область применения

2РМД18БПН4ГА1В «5» — это блочная розетка низкочастотного цилиндрического соединителя серии 2РМД с посадочным диаметром корпуса 18 миллиметров. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Конструкция рассчитана на внутренний объемный монтаж, а прямой патрубок обеспечивает ввод неэкранированного кабеля.

Розетка применяется в промышленных и специальных системах, где требуется надежное и стабильное соединение при воздействии неблагоприятных внешних факторов. Благодаря блочному исполнению она удобна для установки в аппаратуре, имеющей ответную часть той же серии с соответствующим числом контактов и типом корпуса.

Основные электрические характеристики

Соединитель имеет четыре контакта. Максимальная токовая нагрузка составляет 15 ампер на контакт, суммарно допускается до 50 ампер. Рабочее напряжение достигает 560 вольт.

Сопротивление контактов — не более 2,5 миллиома.
Сопротивление изоляции — не менее 5000 мегаом.
Ёмкость между контактами — до 6 пикофарад.
Электрическая прочность изоляции — до 1850 вольт.

Контакты имеют серебряное покрытие, что обозначено буквой «В» в наименовании. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и стабильность переходного сопротивления при вибрационных нагрузках.

Условия эксплуатации и климатическое исполнение

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Показатель теплостойкости обозначен индексом «1». Допустимая влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Рабочий диапазон атмосферного давления составляет от 12 до 506 килопаскалей. Климатическое исполнение — УХЛ2.1.

Розетка выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Такие параметры позволяют использовать соединитель в составе оборудования, подвергающегося интенсивным механическим воздействиям.

Надежность, приемка и ресурс

Минимальная наработка составляет 5000 часов. Число сочленений и расчленений — не менее 500 циклов. Срок сохраняемости — 15 лет. Приемка «5» соответствует требованиям ГОСТ или технических условий ГЕ0.364.126ТУ.

Блочная розетка с посадочным диаметром корпуса 18 миллиметров.
Четыре контакта с серебряным покрытием.
Прямой патрубок под неэкранированный кабель.
Резьбовое сочленение с ответной частью.

Указанные особенности делают 2РМД18БПН4ГА1В «5» пригодным для применения в ответственных узлах промышленной и специальной аппаратуры, где важны устойчивость к температуре, влажности, вибрации и ударам в сочетании с высокими электрическими параметрами.
