Назначение соединителя

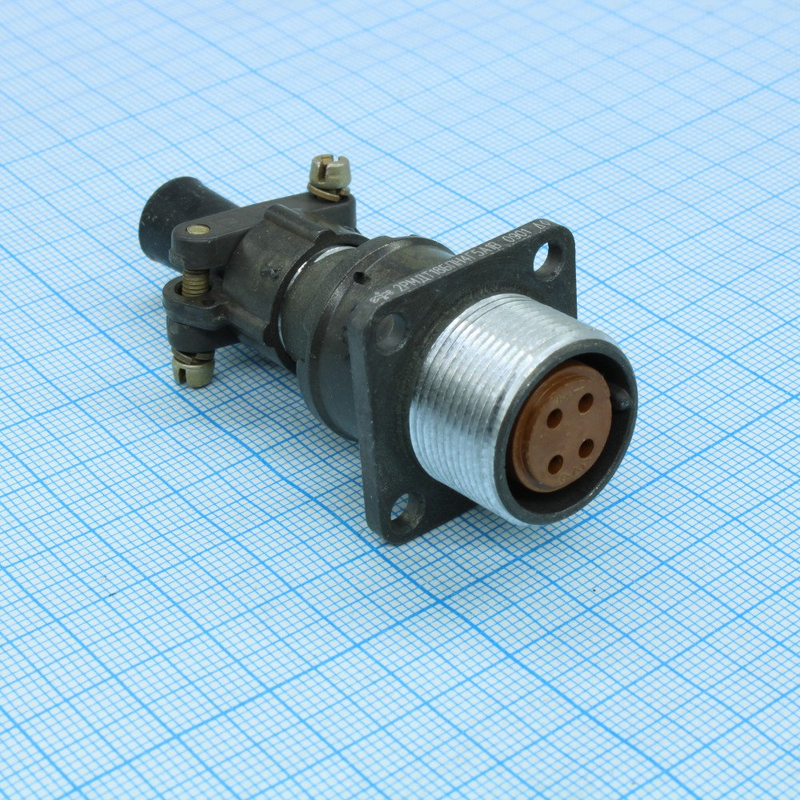

2РМД18БПН4ГА1 производства Элекон — это блочная (приборная) розетка цилиндрического низкочастотного соединителя серии 2РМД. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока при внутреннем объёмном монтаже. Розетка обеспечивает надёжное соединение и разъединение электрических цепей в составе приборов, блоков и устройств, где требуется компактная установка на панель или шасси.

Соединитель рассчитан на эксплуатацию в условиях умеренного и холодного климата (климатическое исполнение УХЛ2.1). Конструкция выдерживает воздействие вибрации, ускорений, а также влажного тепла, инея, росы и озона, что делает её пригодной для ответственных узлов промышленной и специальной аппаратуры.

Расшифровка обозначения

Маркировка 2РМД18БПН4ГА1 построена по стандартной схеме серии и содержит следующие сведения:

• 2РМД — тип соединителя: негерметичный цилиндрический низкочастотный.
• 18 — условный размер корпуса.
• БПН — блочный приборный неэкранированный монтаж.
• 4 — количество контактов.
• Г — гайка для фиксации.
• А1 — прямой патрубок, теплостойкость до +100 °C.

Такая расшифровка позволяет быстро определить назначение изделия, способ монтажа и число коммутируемых цепей без обращения к дополнительной документации.

Основные технические характеристики

Максимальное рабочее напряжение соединителя достигает 560–700 В. Рабочая частота — до 3 МГц, сопротивление изоляции — не менее 5000 МОм. Эти параметры определяют применимость розетки в слаботочных и силовых цепях низкой и средней частоты.

Изделие устойчиво к синусоидальной вибрации в диапазоне 1–5000 Гц при ускорении до 490 м/с², к линейному ускорению до 2000 м/с², к пониженному давлению до 12 кПа и к повышенной влажности 98 % при температуре +40 °C.

• Рабочая температура: от минус 60 до плюс 100 °C.
• Наработка: не менее 1000 часов.
• Количество сочленений-расчленений: до 500.
• Срок сохраняемости: 15 лет.

Совокупность этих параметров подтверждает способность розетки работать в жёстких условиях эксплуатации без потери электрических свойств.

Область применения

Розетка 2РМД18БПН4ГА1 применяется во внутреннем объёмном монтаже радиоэлектронной аппаратуры, измерительных приборов, блоков питания и систем управления. Четыре контакта позволяют коммутировать цепи питания и сигнальные линии, а наличие гайки для фиксации обеспечивает механическую стабильность соединения при вибрационных нагрузках.

Приёмка «5» указывает на соответствие изделия требованиям, предъявляемым к продукции данной категории, и подтверждает возможность использования в составе ответственных устройств. Неэкранированное исполнение и прямой патрубок с теплостойкостью до +100 °C упрощают монтаж и расширяют диапазон применений.
