Назначение соединителя 2РМД18БПН4ГА1 «5»

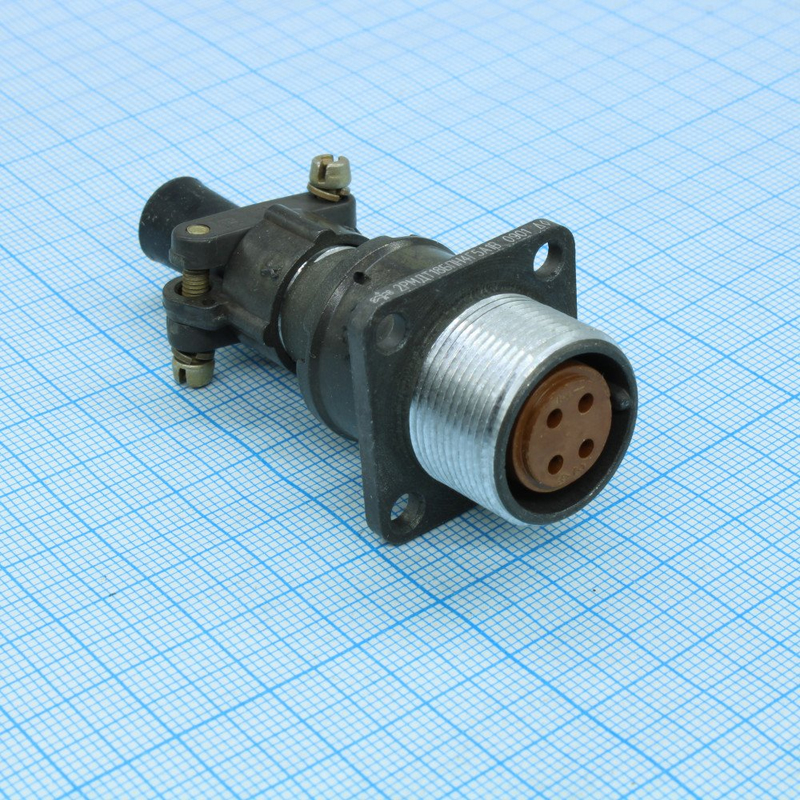

2РМД18БПН4ГА1 «5» — это цилиндрический низкочастотный негерметичный соединитель, который применяется для электрического соединения цепей в составе блоков, приборов и кабельных сборок. Конструктивно изделие представляет собой розетку блочную (приборную) с прямым патрубком и гайкой, предназначенную для неэкранированного кабеля. Соединитель обеспечивает механическое крепление ответной части и надёжный электрический контакт в условиях воздействия вибрации, ударных нагрузок, повышенной влажности и широкого диапазона температур.

Артикул позиции — 1504, категория — 2РМД18. Приемка изделия — «5», что подтверждает соответствие установленным требованиям по данному виду приёмки.

Подтверждённые технические характеристики

Соединитель имеет условный размер корпуса 18 и четыре контакта диаметром 1,5 мм. Ниже приведены основные электрические и эксплуатационные параметры.

• Максимальный ток на контакт — до 15 А.
• Рабочее напряжение — 560 В.
• Рабочая частота — до 3 МГц.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Вибрация — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Удары — до 5000 метров на секунду в квадрате.
• Давление — от 10 в минус двенадцатой степени до 5 килограмм-сил на квадратный сантиметр.
• Наработка — минимум 1000 часов.
• Число сочленений-расчленений — до 500.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМД18БПН4ГА1 расшифровывается следующим образом: 2РМД — тип соединителя, негерметичный, климатическое исполнение УХЛ; 18 — размер корпуса; БПН — блочный приборный неэкранированный; 4 — число контактов; Г — покрытие серебром или его аналог; А1 — исполнение с прямым патрубком.

Розетка блочная (приборная) предназначена для установки на корпусе прибора или блока. Прямой патрубок и гайка обеспечивают ввод неэкранированного кабеля и его механическое закрепление. Негерметичное исполнение определяет область применения — работа в условиях, где не требуется полная герметизация корпуса соединителя.

Применение

Соединитель 2РМД18БПН4ГА1 «5» применяется в приборостроении, радиоэлектронной аппаратуре и промышленном оборудовании для коммутации низкочастотных электрических цепей. Он подходит для эксплуатации в составе блоков и приборов, работающих при температурах от минус 60 до плюс 100 градусов Цельсия, при влажности до 98 процентов, а также в условиях вибрационных и ударных нагрузок. Изделие рассчитано на неэкранированный кабель и используется там, где требуется розетка приборного типа с прямым патрубком и гайкой.
